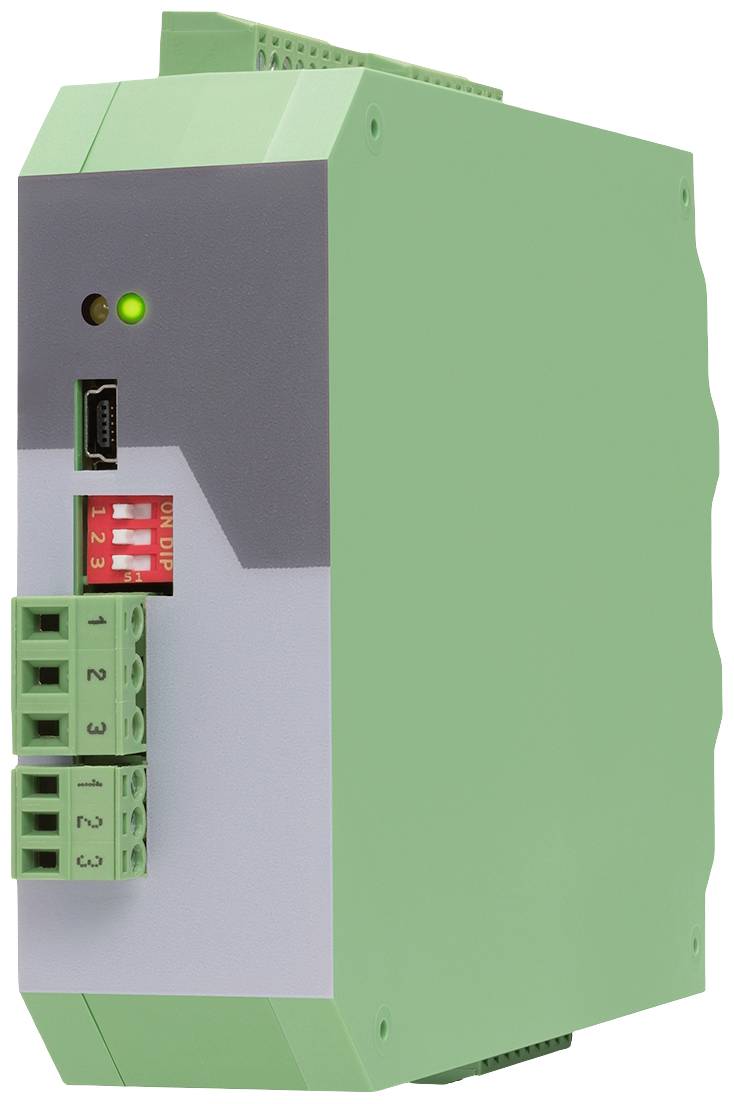

Motrona 6877.5021 I/O-Modul Schraubklemme Anzahl digitale Eingänge: 1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
I/O-Modul
Schnittstellen
Schraubklemme
Typ
6877.5021
Betriebsspannung (Details)
18 - 30 V/DC
Höhe
140 mm
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 270.07 / Stück)
CHF 270.07
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Signalwandler DMS >>> IO-Link (1 kanalig)
- 6-Leiter-Anschluss für einen DMS Vollbrücken-Sensor
- 1 x Strom-Spannungs-Ausgang
- Einstellbare Brückenspannung pro von 3 VDC bis 10 VDC
- Empfindlichkeit der Sensoreingänge 1 … 10 mV
- Übertragung der Sensordaten via RS-485
- Programmierung via USB und der Bedieneroberfläche OS (Freeware)
- 4 x Control-Eingänge HTL/PNP
- 4 x Control-Ausgänge zur Signalisierung verschiedener Betriebszustände
Technische Daten
- Anschlüsse Anschlussart: Schraubklemmen, 1,5 mm2 / AWG 16
- Spannungsversorgung Eingangsspannung: 18 ... 30 VDC
- Spannungsversorgung Schutzschaltung: Verpolungsschutz
- Spannungsversorgung Restwelligkeit: ≤ 10 %
- Spannungsversorgung Stromaufnahme: ca. 50 mA (bei 24 V, unbelastet)
- DMS Versorgung Ausgangsspannung: 3-10 VDC
- DMS Versorgung Ausgangsstrom: max. 50 mA
- DMS Eingänge Anzahl: 1 mit Rücklesung
- DMS Eingänge Konfiguration: Spannung
- DMS Eingänge Empfindlichkeit: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- DMS Eingänge Auflösung: 16 Bit
- DMS Eingänge Genauigkeit: +/- 0.01% / 10K
- Analoge Ausgänge Anzahl: 1
- Analoge Ausgänge Spannung: +/- 10V (externe Last max. 5kOhm)
- Analoge Ausgänge Strom: 0/4mA...20mA (Bürde max. 270 Ohm)
- Analoge Ausgänge Auflösung: 16 Bit
- Analoge Ausgänge Genauigkeit: +/- 0.01% / 10K
- Analoge Ausgänge Reaktionszeit: Abhängig von der Sampling Time und Filter
- Control Eingänge Anzahl: 4
- Control Eingänge Format: HTL, PNP (Low 0 ... 4 V, High 10 ... 30 V)
- Control Eingänge Frequenz: max. 1 kHz
- Control Eingänge Ansprechzeit: 1 ms
- Control Eingänge Belastung: max. 3mA bei 24VDC
- Control Ausgänge Anzahl: 4
- Control Ausgänge Format / Pegel: HTL: 17 ... 29 V (je nach Versorgungsspannung)
- Control Ausgänge Ausgangsstrom: max. 30 mA, High Side Driver
- USB Ausführung: USB 2.0 Mini Typ B
- Gehäuse Ausführung: 2-Leiter RS-422
- Gehäuse Protokol: LECOM, MODBUS
- Gehäuse Material: Kunststoff
- Gehäuse Montage: auf 35 mm Hutschiene (nach EN 60715)
- Gehäuse Abmessungen (B x H x T): 34 x 140 x 118 mm
- Gehäuse Schutzart: IP20
- Gehäuse Gewicht: ca. 100 g
- Umgebungstemperatur Betrieb: 0 °C ... +60 °C (nicht kondensierend)
- Umgebungstemperatur Lagerung: -25 °C ... +70 °C (nicht kondensierend)
- Ausfallrate MTBF in Jahren (Dauerbetrieb bei 60 °C): 66.5
- Produkt-Art
I/O-Modul
- Schnittstellen
Schraubklemme
- Typ
6877.5021
- Betriebsspannung (Details)
18 - 30 V/DC
- Höhe
140 mm
- Länge
118 mm
- Breite
34 mm
- Anzahl digitale Eingänge
1
- Abm.
(L x B x H) 118 x 34 x 140 mm
- Herst.-Teilenr.
6877.5021
Dokumente & Downloads
Datenblatt
Datenblatt 2899376 Motrona 6877.5021 I/O-Modul Schraubklemme Anzahl digitale Eingänge: 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2899376 Motrona 6877.5021 I/O-Modul Schraubklemme Anzahl digitale Eingänge: 1
Beschreibung
An diesen Messverstärker kann ein DMS Vollbrückensensor angeschlossen werden, es steht ein analoger Ausgang (Strom/Spannung) zur Verfügung.
Es ist eine USB Programmierschnittstelle und eine RS-485 Kommunikationsschnittstelle mit LECOM bzw. MODBUS Protokoll vorhanden. Mit Hilfe von vier HTL Control Eingängen kann eine Nullsetzung der DMS Sensoren ausgelöst werden.
Die vier HTL Control Ausgänge übermitteln das Überschreiten, das Unterschreiten von Schaltpunkten, sowie Bewegungen außerhalb eines Bereichs. Es kann auch ein DMS Fehler ausgegeben werden.
Durch die HTL Control Eingänge kann die Selbsthaltung an den Ausgängen zurückgenommen werden.
Weiterhin ist auch eine Setzfunktion des analogen Ausgangs über die HTL Control Eingänge realisierbar.
Es ist eine USB Programmierschnittstelle und eine RS-485 Kommunikationsschnittstelle mit LECOM bzw. MODBUS Protokoll vorhanden. Mit Hilfe von vier HTL Control Eingängen kann eine Nullsetzung der DMS Sensoren ausgelöst werden.
Die vier HTL Control Ausgänge übermitteln das Überschreiten, das Unterschreiten von Schaltpunkten, sowie Bewegungen außerhalb eines Bereichs. Es kann auch ein DMS Fehler ausgegeben werden.
Durch die HTL Control Eingänge kann die Selbsthaltung an den Ausgängen zurückgenommen werden.
Weiterhin ist auch eine Setzfunktion des analogen Ausgangs über die HTL Control Eingänge realisierbar.
Ausführung
- Robustes Kunststoffgehäuse zum direkten Aufschnappen auf Hutschiene
Lieferumfang
- Bedienungsanleitung
