Highlights & Details

VDE 0100 Installationstester EurotestXC Standartset

Touch your Coloured Feature Touch Display Installationstester
Vordefinierte Mini- AUTO SEQUENCE ® s:
Auto TT (U, Zln, Zs, Uc)
Auto TN/RCD (U, Zln, Zs, Rpe)
Auto TN (U, Zln, Zlpe, Rpe)
Auto IT (U, Zln, Isc, Isfl, IMD)
Integrierte Hilfe-Bildschirme: Für eine Unterstützung vor Ort
Integrierte Sicherungskennlinien: für eine automatische Bewertung der Leitungs- /Schleifenimpedanzergebnisse.
Online Überwachung aller 3 Spannungen: in Echtzeit.
Automatische Polaritätsumkehr bei Durchgangsprüfung
Automatisches RCD-Prüfverfahren
Eingebautes Ladegerät und Akkus als Standardzubehör
Bluetooth-Kommunikation zwischen PC oder, Androidendgeräten über integriertes Bluetooth-Modul.
PC Software ME: (Metrel Electrical Safety) Manager für die Erstellung von Teststrukturen, Hoch-/Herunterladen von Testergebnissen und zur Berichtserstellung.
EuroLink Android APP: Datenverwaltungstool (optional)

Technische Daten

Produkt-Art: VDE-Prüfgerät

: Werksstandard (mit Zertifikat)

Abm.: (L x B x H) 375 x 130 x 195 mm

Gewicht: 1350 g

Breite: 130 mm

Höhe: 195 mm

Länge: 375 mm

Typ: MI 3152 ST

Dokumente & Downloads

Datenblatt

Datenblatt 1400378 Metrel MI 3152 ST VDE-Prüfgerät

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1400378 Metrel MI 3152 ST VDE-Prüfgerät

Beschreibung

MI 3152 EurotestXC ist ein Messgerät der neuen Generation von Metrel‘s multifunktionalen Messgeräten. Die bereits bekannten Funktionen, wie komplette Installation Sicherheitsprüfung nach IEC / EN 61557 und AUTO SEQUENZ Prüfung von TN, TT und IT Erdungssystemen werden durch eine komplett neue Benutzeroberfläche auf Basis eines großen Farb-Touchscreen-Displays gesteuert. Eine breite Palette von Funktionen angefangen von der Online-Spannungsüberwachung, Drehfeldprüfung, Erdungswiderstandsmessung, Beleuchtungsmessung, TRMS Strommessung, RCD-Prüfungen, Leitungs- und Schleifenimpedanz Messungen, Erdungswiderstandsmessungen, ISFL-Messungen bis hin zu IMD-Prüfungen.

Ausführung

Isolationswiderstand mit Gleichspannung von 50 V bis 1000 V
Durchgang von PE-Leitern mit Polaritätsänderung, Prüfstrom 200 mA;
Durchgang von PE-Leitern mit Prüfstrom von 7 mA (fortlaufende Messung) ohne RCD-Auslösen;
Leitungsimpedanz / Schleifenimpedanz;
Schleifenimpedanz ohne RCD Auslösung;
Spannung (Effektivwert) und Frequenz;
Phasenfolge;
Leistung und Oberschwingungen;
RCD-Prüfung (allgemein und selektiv, Typen AC, A , F, B, B+);
Erdungswiderstand (Dreileitermethode,
Einzangenmethode, Zweizangenmethode);
Spezifischer Erdungswiderstand mit Ro-Adapter (optional);
Effektivwert Leck- und Lastströme; (optional);
Erstfehler-Ableitstroms (ISFL);
Prüfung der Isolationswächter (IMD);
Beleuchtungsstärke (optional).
Hohe Auflösung der Schleifenimpedanz (mΩ).

Lieferumfang

MI 3152 ST
Messgerät EurotestXC
Commander-Stecker 1,5 Meter

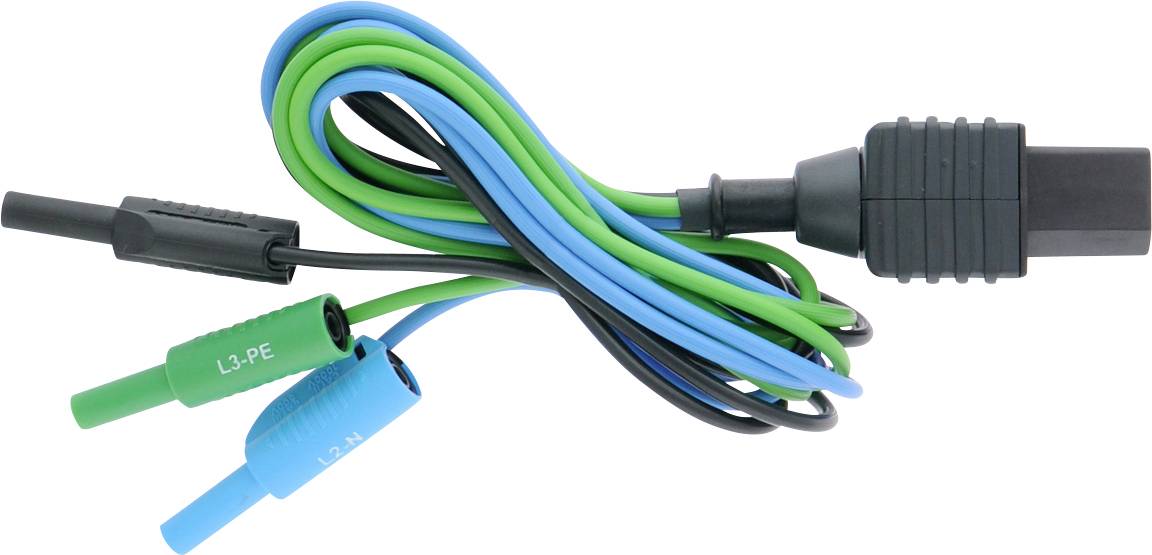

Prüfleitung, 3 x 1,5 m
Netzteil + 6 NiMH-Akkus, Typ AA
Prüfspitzen, 3 Stück (blau, schwarz, grün)
Krokodilklemmen, 3 Stück (blau, schwarz, grün)
RS232-PS/2 Kabel
USB Kabel
Gepolsterte Tragetasche
Gepolsterter Nackentragegurt
PC Software MES Manager
Kurzanleitung
Bedienungsanleitung auf CD
Handbuch auf CD
ISO-Kalibrierzertifikat

Hinweise

Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.

Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
