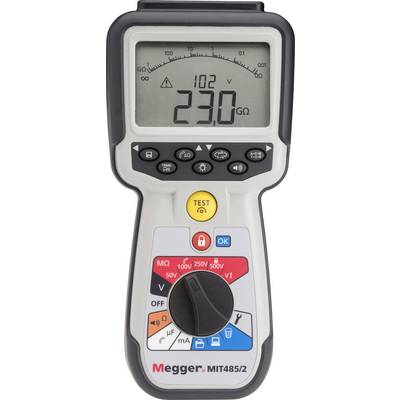

Megger MIT485/2 Isolationsmessgerät 50 V, 100 V, 250 V, 500 V 100 GΩ
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Anzahl
Gesamt (CHF 1’364.43 / Stück)
CHF 1’364.43
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
MIT485/2 Isolationsprüfgerät
- Isolationsprüfung bis zu 500 V und 100 GΩ Bereich in einem Handmessgerät
- 3-Leiter-Anschluss für A, B und E (Spitze, Ring und Erde) Anschluss (neu)
- Geschützter Zugang zu 500 V zum Schutz vor versehentlichen Schäden (Neu)
- Wiederaufladbare Optionen für Netz- und Auto-Laden (Neu)
- Schnellere Durchgangsprüfung mit einem Bereich von 0,01 Ω bis 1 MΩ (Neu)
- Differenzielle Messfähigkeit (Neu)
- Stabilisierte Isolationsprüfspannung (Neu)
- 600 V Trms Wechsel- und Gleichspannungsmessung
- Speicherung der Prüfergebnisse und Bluetooth®-Download
- CAT IV 600 V
- Wetterfestigkeit – Jedes Prüfgerät ist gemäß IP54 abgedichtet und verfügt über ein wetterfestes Gehäuse, um das Risiko von Wassereintritt, z. B. auch in die Batterie- und Sicherungsabdeckung, zu reduzieren.
- Robustes Gehäuse – Der Gummi über dem Formteil sorgt für eine ideale Kombination aus stoßdämpfendem Außenschutz und exzellenter Griffigkeit in einem stark modifiziertem ABS-Gehäuse. Dies führt zu einem nahezu unzerstörbarem Gehäuse.
- Batterien – Es werden sechs standardmäßige alkalische AA-Batterien oder wiederaufladbare Nickel-Metall-Hydrid Batterien (NiMH) benötigt, mit denen mindestens 3.000 Isolationsprüfungen bei 500 V möglich sind.
Technische Daten
- Isc: 200 mA R ≤ 4Ω
- Differenzmessung [REL]
- Leitung null (bis zu 10 Ω)
- TRMS
- Spannung AC/DC 600 V
- Kapazität 0.1 nF - 10 μF
- Distanz nach μF (offener Kreis)
- REN-Berechnung
- Strommessung mA AC / DC
- A/B/E- oder T/R/G-Umschaltung
- Integrierter Speicher
- Geschaltete Sonde enthalten
- μA Taste (Leckage)
- ARRETIEREN-Taste an MΩ
- Produkt-Art
Isolationsmessgerät
- Prüfspannung
50 V
100 V
250 V
500 V
- Messfunktion
Isolationswiderstand
Werksstandard (ohne Zertifikat)
- Messbereich Widerstand
10 - 100 GΩ
- Schnittstellen
Bluetooth®
IP54
- Spannungs-Versorgung (Details)
6 x Batterie 1,5 V IEC LR6 AA (wahlweise NiMH Akkus)
- Abm.
(L x B x H) 22.8 x 6.3 x 10.8 cm
- Gewicht
600 g
- Anzeige-Art
digital
analog
akustisch
- Frequenz (max.)
400 Hz
- Frequenz (min.)
15 Hz
- Frequenz-Bereich
15 Hz - 400 Hz
- Isolationswiderstand (max.)
100 GΩ
- Messbereich Spannung (max.)
500 V
- Messbereich Spannung (min.)
10 V
- Messkategorie
CAT IV 600 V
- Breite
6.3 cm
- Höhe
10.8 cm
- Länge
22.8 cm
Dokumente & Downloads
Datenblatt
Datenblatt 3431113 Megger MIT485/2 Isolationsmessgerät 50 V, 100 V, 250 V, 500 V 100 GΩ
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3431113 Megger MIT485/2 Isolationsmessgerät 50 V, 100 V, 250 V, 500 V 100 GΩ
Beschreibung
Die Isolations- und Durchgangsprüfer der Serie MIT480 mk2 ersetzen die ursprüngliche MIT480-Reihe und wurden speziell für die Telekommunikations- und Kabeltestmärkte entwickelt.
Die neuen Geräte verfügen über ein überarbeitetes Gehäuse, einen Ständer und ein 6-Zellen
Batteriefach mit separatem Zugang zu den Sicherungen.
Alle Geräte sind für erhöhten Schutz umspritzt und erreichen die Schutzart IP54.
Die neuen Geräte verfügen über ein überarbeitetes Gehäuse, einen Ständer und ein 6-Zellen
Batteriefach mit separatem Zugang zu den Sicherungen.
Alle Geräte sind für erhöhten Schutz umspritzt und erreichen die Schutzart IP54.
Ausführung
- Prüfspannung – 50 V, 100 V, 250 V und 500 V
- Variable Prüfspannung – Von 10 V bis 500 V einstellbare Prüfspannung
- 2%ige Genauigkeit der Prüfspannung – Die Ausgangsprüfspannung wird innerhalb der
- Toleranz oder innerhalb von –0 % bis +2 % + 2 V gehalten.
- PASS/FAIL-Anzeige (BESTANDEN/NICHT BESTANDEN) – Abhängig vom Spannungsgrenzwert wird PASS (BESTANDEN) oder FAIL (NICHT BESTANDEN) (✓/✖) angezeigt.
- Stabilisierte Prüfspannung – Die Spannung ist rückführungsgesteuert, um
- sicherzustellen, dass sie im gesamten Prüfbereich innerhalb der Spezifikation bleibt.
- Prüfspannungsanzeige – Die tatsächliche Prüfspannung wird auf einem
- kleineren Digitalanzeige und die Messungen auf der größeren Digitalanzeige dargestellt.
- Prüfbereich – Isolationsprüfung von 100 GΩ* bis 500 V.
- Anzeige des Messbereichs – Der Spannungsbereich wird bei der Auswahl angezeigt.
- Anzeige der Messspannung – Die Messspannung wird während der Prüfung angezeigt.
- Analoger Bogen – Die Anzeige umfasst auch einen analogen Bogen, mit dem die Reaktion beweglichen Spule dargestellt wird.
- Getimte Prüfung – Automatische Prüfung auf Basis einer zeitlichen Begrenzung.
- Silikonkabel – Qualitativ hochwertige, biegbare und benutzerfreundliche Silikonprüfkabel verhindern Messfehler in den GΩ-Bereichen über 5 GΩ.
- Prüfsperre – Prüfung wird verhindert, wenn Spannungen über 25, 30, 50, 75 oder 100 V (vom Nutzer eingestellt) während der Isolationsprüfung festgestellt werden. Standardwert ist 50 V.
- Isolationssummer – Der Summer kann so eingestellt werden, dass er aktiviert wird, wenn der Isolationswiderstand über die vom Nutzer festgelegten Grenze steigt. Er kann im Einrichtungsmenü konfiguriert werden.
- Prüfungssperre – Die Isolationsprüfung wird dauerhaft gesperrt

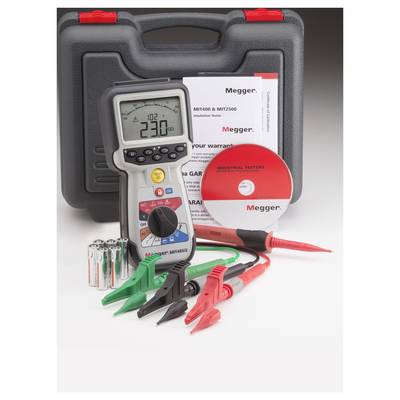

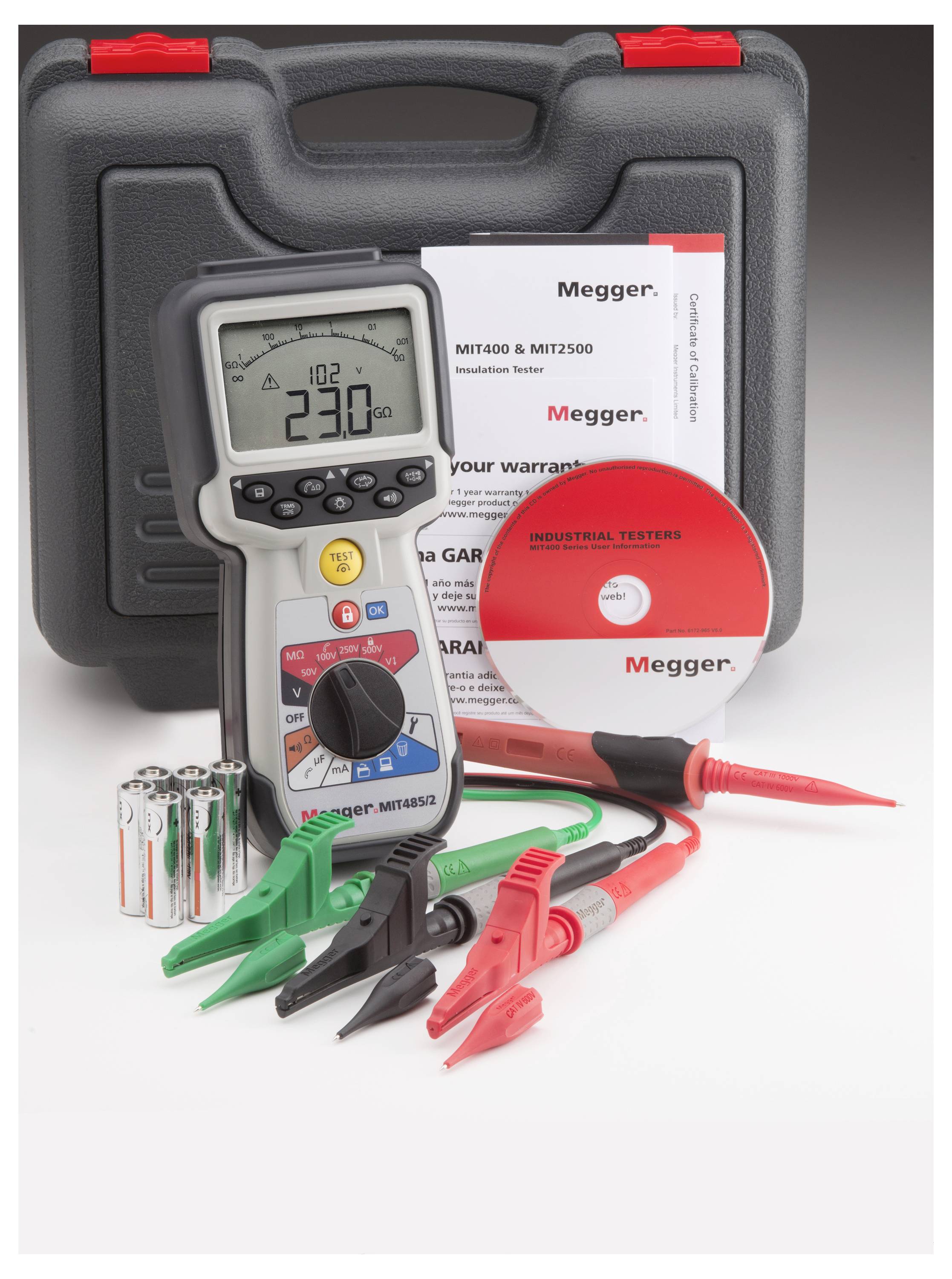

Lieferumfang
- Rot/schwarze Silikonmessleitungen mit Stiften und Clips
- SP5 Geschalteter Tastkopf (nicht MIT400/2)
- CD mit Informationen für den Besitzer
- Batterien 6 x AA Alkaline
- Hartschalenkoffer
Hinweise
Stromversorgung: 6 x alkalische NiMH-Batteriender 1,5-V-Zelltypen IEC LR6 (AA, MN1500, HP7, AM3 R6HP), es können wiederaufladbare Zellen verwendet werden.
Separat bestellbar: Netzladegerät (nur MIT485/2) Art. Nr. 1007-464
DC-Batterieladegerät Art. Nr. 1004-183
