Name: MEAN WELL SFTN01M-12 DC/DC-Wandlermodul 84 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.
Brand: MEAN WELL
SKU: 2143467
Availability: InStock

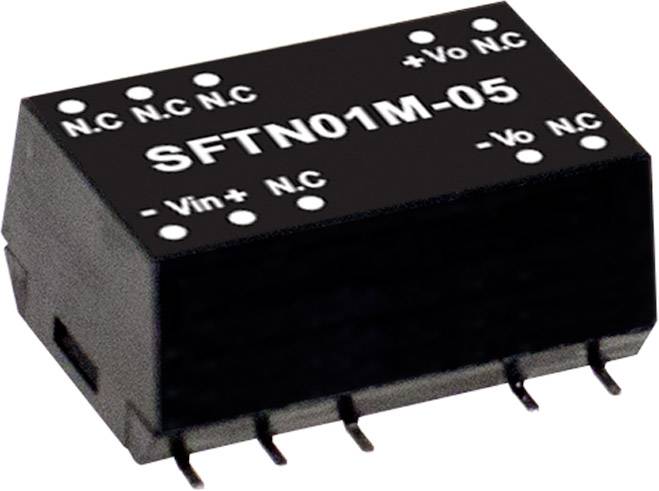

Schwarzer elektrischer Bauteil-Chip mit Aufdruck 'SFTN01M-05'. Pins an der Unterseite für die Montage in elektronischen Schaltungen.

Unser Service für Sie

Datenblatt (PDF)

Lieferung Do., 15. Okt.

5 Stück

Anzahl

Stück

Gesamt (CHF 3.85 / Stück)

CHF 6.05

-36 %

CHF 3.85

inkl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

MW MEANWELL SMD DC/DC-Wandler-Module Serie SFTN01 SMD Case Single Output Eingangsspannungsverhältnis: 1:1 Leistung: 1W ungeregel

SMD-Gehäuse
für direkte Leiterplattenmontage
Ein-/Ausgangsisolation 3000V DC
entspricht der EN55032-Klasse B ohne zusätzliche Komponenten
Effizienz bis zu 82%
Kurzschlussfest
Low Cost

Technische Daten

Produkt-Art: DC/DC-Wandlermodul

Typ: SFTN01M-12

Eingangsspannung (min.): 10.8 V/DC

Eingangsspannung (max.): 13.2 V/DC

Anzahl Ausgänge: 1 x

Ausgangsstrom (max.): 84 mA

Ausgangsstrom (max.) - gerundet: 84 mA

Wirkungsgrad (max): 82 %

: 1 W

Isolationsspannung: 3000 V/DC

Anschluss: Pins

Netzgeräte-Besonderheiten: DC/DC Wandler

Betriebstemperatur (min.): -40 °C

Betriebstemperatur (max.): +90 °C

Abm.: (L x B x H) 15.24 x 10.9 x 7.1 mm

Höhe: 7.1 mm

Länge: 15.24 mm

Breite: 10.9 mm

RoHS-konform: Ja

Ausgangsspannung (max.): 12 V/DC

Ausgangsstrom (min.): 8.4 mA

Gewicht: 1.2 g

Inhalt: 1 St.

Compliance & Zertifizierungen

Certified by EU Garan

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Eingangsspannung (max.)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

MEAN WELL SFTN01M-12 DC/DC-Wandlermodul 84 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143467

Lieferung Do., 15. Okt.

5 StückConrad Electronic

Dieser Artikel

13.2 V/DC

84 mA

10.8 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 3.85^*

MEAN WELL SFTN01L-05 DC/DC-Wandlermodul 200 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143518

Lieferung Do., 15. Okt.

4 StückConrad Electronic

5.5 V/DC

200 mA

4.5 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.70^*

MEAN WELL SFTN01L-12 DC/DC-Wandlermodul 84 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143394

Lieferung Do., 15. Okt.

2 StückConrad Electronic

5.5 V/DC

84 mA

4.5 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.75^*

MEAN WELL SFTN01L-15 DC/DC-Wandlermodul 67 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143617

Lieferung Do., 15. Okt.

2 StückConrad Electronic

5.5 V/DC

67 mA

4.5 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.05^*

MEAN WELL SFTN01M-05 DC/DC-Wandlermodul 200 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143466

Lieferung Do., 15. Okt.

2 StückConrad Electronic

13.2 V/DC

200 mA

10.8 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.05^*

MEAN WELL SFTN01M-15 DC/DC-Wandlermodul 67 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143441

Lieferung Do., 15. Okt.

2 StückConrad Electronic

13.2 V/DC

67 mA

10.8 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.85^*

MEAN WELL SFTN01N-05 DC/DC-Wandlermodul 200 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143395

Lieferung Do., 15. Okt.

7 StückConrad Electronic

26.4 V/DC

200 mA

21.6 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.05^*

MEAN WELL SFTN01N-12 DC/DC-Wandlermodul 84 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143401

Lieferung Do., 15. Okt.

2 StückConrad Electronic

26.4 V/DC

84 mA

21.6 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.05^*

MEAN WELL SFTN01N-15 DC/DC-Wandlermodul 67 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bestell-Nr.:2143618

Lieferung Do., 15. Okt.

2 StückConrad Electronic

26.4 V/DC

67 mA

21.6 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 4.05^*

Dokumente & Downloads

Datenblatt

Datenblatt 2143467 MEAN WELL SFTN01M-12 DC/DC-Wandlermodul 84 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2143467 MEAN WELL SFTN01M-12 DC/DC-Wandlermodul 84 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Garantiebedingungen

Garantiebedingungen 2143467 MEAN WELL SFTN01M-12 DC/DC-Wandlermodul 84 mA 1 W Anzahl Ausgänge: 1 x Inhalt 1 St.

Beschreibung

Meanwell hat sein Programm an Konvertern um die ungeregelten 1W SMD-DC/DC-Wandler mit Single Output erweitert. Im Vergleich zu den Wandlern der letzten Generation SFT01 weist die neuen Serie SFTN01 einen größeren Betriebstemperaturbereich (-40 bis +90°C) und einen höheren Wirkungsgrad (max. 83%) auf. Darüber hinaus ist die Pinbelegung der neuen Serien SFTN01 identisch mit den ursprünglichen SFT01 Wandlern, so dass kein Redesign des Leiterplattenlayouts nötig ist, um die neuen Wandler einzusetzen. Geeignete Anwendungen umfassen IoT, Elektronik, Telekommunikation, Netzwerke, Industriesteuerung und verteilte Power-Architekturen.
