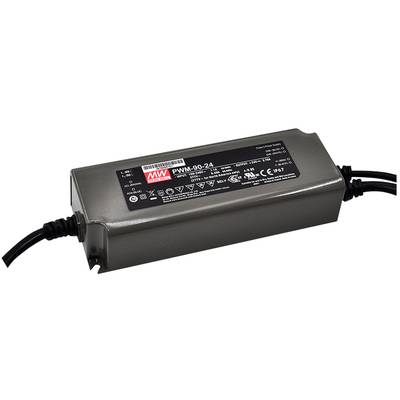

MEAN WELL PWM-90-24DA LED-Treiber Konstantspannung 90 W 3.75 A 24 V/DC Dali, dimmbar, Montage auf entflammbaren Oberfläc
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
59 Stück
Anzahl
Gesamt (CHF 62.86 / Stück)
CHF 62.86
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Wir freuen uns, die neuen DALI-Varianten PWM-90-12DA und PWM-90-24DA mit 90 W aus der bekannten LED-Treiber-Serie PWM-90 von Mean Well vorstellen zu dürfen. Diese Netzteile wurden speziell für intelligentes Dimmen entwickelt und verfügen über einen pulsweitenmodulierbaren Konstantspannungsausgang (PWM) mit einer Frequenz von 1,47 kHz. Sie entsprechen den internationalen DALI-Standards IEC62386-101, 102 und 207 und bieten eine hohe
LED-Netzteil
Highlights & Details
- unabhängiges Betriebsgerät
- IP67, DALI
- Universaleingang
- Kunststoffgehäuse
- Überlastschutz durch Strombegrenzung (Hiccup), auto recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
- eingebauter PFC-Schaltkreis
- für LED- und Beleuchtungsanwendungen
- PWM Ausgangsspannung
- EN61000-3-2, Class C, EN55015, EN61347-1, EN61347-2-13
Technische Daten
- Produkt-Art
LED-Treiber
- Ausführung
Konstantspannung
- Abm.
(L x B x H) 171 x 63 x 37.5 mm
- Herstellerfarbe
Anthrazit
- Ausgangsspannung (max.)
24 V/DC
- Prüfzeichen
CB, UL, SELV, ENEC, MM
- Ausgangsstrom (max.)
3.75 A
- Ausgangsstrom (max.) - gerundet
3.75 A
- Betriebsspannung
115 V/AC
230 V/AC
- Schutzklasse
II
- LED-Treiber-Besonderheiten
Dali
dimmbar
Montage auf entflammbaren Oberflächen
Möbelzulassung
Outdoor
Überlastschutz
Überspannung
3 in 1 Dimmer Funktion
IP67
- Anschluss
Kabel, offenes Ende
- Leistung (max.)
90 W
- Anzahl Ausgänge
1 x
- Anzahl Eingänge
1 x
- Eingangsspannung (max.)
305 V/AC
431 V/DC
- Eingangsspannung (min.)
90 V/AC
127 V/DC
- Gewicht
770 g
- Leistungsbereich
90 W (max)
- Typ
Getaktet
- Breite
63 mm
- Höhe
37.5 mm
- Länge
171 mm
- Max. Temperatur
+85 °C
- Min. Temperatur
-40 °C
- UKCA
Ja
Compliance & Zertifizierungen
Certified by EU Garan
Dokumente & Downloads
Datenblatt
Datenblatt 2142585 MEAN WELL PWM-90-24DA LED-Treiber Konstantspannung 90 W 3.75 A 24 V/DC Dali, dimmbar, Montage auf entflammbaren Oberfläc
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2142585 MEAN WELL PWM-90-24DA LED-Treiber Konstantspannung 90 W 3.75 A 24 V/DC Dali, dimmbar, Montage auf entflammbaren Oberfläc
Garantiebedingungen
Garantiebedingungen 2142585 MEAN WELL PWM-90-24DA LED-Treiber Konstantspannung 90 W 3.75 A 24 V/DC Dali, dimmbar, Montage auf entflammbaren Oberfläc
Beschreibung
Für Sie haben wir die DALI-Variante PWM-90-12DA und PWM-90-24DA mit 90W aus der bekannten LED-Treiber-Serie PWM-90 von Meanwell neu ins Programm aufgenommen. Die Netzteile PWM-90-DA wurden speziell auf Anwendungen für intelligentes Dimmen ausgelegt und verfügen über einen pulsweitenmodulierbaren Konstantspannungsausgang (PWM) mit einer Frequenz von 1,47kHz. Die Schaltnetzteile entsprechen den internationalen DALI-Standards IEC62386-101,102 und 207, was die Nutzersicherheit gewährleistet. Im Standbybetrieb liegt der Stromverbrauch der DALI-Variante bei unter 0,5W. Dank vollverkapseltem IP67-Plastikgehäuse sind die LED-Treiber der Schutzklasse II besonders robust und wasserdicht designt. Zu den passenden Anwendungen zählen kommerzielle LED-Beleuchtung, Bürobeleuchtung und dekorative LED-Beleuchtung für den Innen- und Außenbereich. PWM-90-DA besitzt eine eingebaute aktive Leistungsfaktorkorrektur (PFC), der Betriebstemperaturbereich liegt zwischen -40 bis +85°C.
Ausführung
- unabhängiges Betriebsgerät
- IP67, DALI
- Universaleingang
- Kunststoffgehäuse
- Überlastschutz durch Strombegrenzung (Hiccup), auto recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
- eingebauter PFC-Schaltkreis
- für LED- und Beleuchtungsanwendungen
- PWM Ausgangsspannung
Hinweise
Wichtige Information!
Bitte dimensionieren Sie Ihren LED-Treiber/LED-Trafo nicht zu klein!
Wählen Sie einen LED-Treiber/LED-Trafo, welcher etwa 1/3 mehr Leistung (Watt) hat.
Entscheidend für die Belastung des LED-Treibers ist nicht die Watt- Angabe des LED-Herstellers sondern die tatsächliche Stromaufnahme (Ampere) der LED.
Es muss berücksichtigt werden, dass der Einschaltstrom wesentlich höher ausfällt.
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
