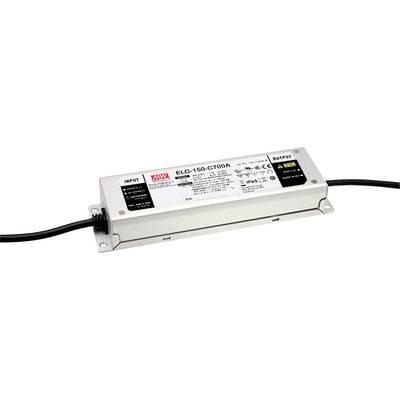

MEAN WELL ELG-150-C1750B-3Y LED-Treiber Konstantstrom 105 W 1750 mA 43 - 86 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montag
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
28 Stück
Anzahl
Gesamt (CHF 38.81 / Stück)
CHF 38.81
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ELG-150-C1750B-3Y
- IP67
- Dimmung über ausgeführte Steuerleitung, 3 in 1 Dimmfunktion (0...10V DC, PWM, 100k Ohm Potentiometer)
- im Primärkabel ausgeführter Schutzleiter
- Konstantstrom
- unabhängiges Betriebsgerät
- Weitbereichseingang
- Metallgehäuse
- Überlastschutz durch Strombegrenzung, auto recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
- eingebauter PFC-Schaltkreis
- geeignet für LED-Beleuchtungsanwendungen
- SELV Konform
- Sicherheitsnormen: EN61347-1, EN61347-2-13 und weitere
- EMV Normen: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61547 und weitere
- entspricht 6kV Surge Immunity Level
Technische Daten
- - unabhängiges Betriebsgerät/NL- Metallgehäuse/NL- ELG-150_: ohne ausgeführten Schutzleiter, PE Anschluss erfolgt über das Gehäuse/NL- ELG-150_3Y: im Primärkabel ausgeführter Schutzleiter, weltweit zertifiziertes Anschlusskabel/NL- Überlastschutz durch Strombegrenzung, auto recovery/NL- geschützt gegen Kurzschluss, Überlast, Überspannung/NL- für LED- und Beleuchtungsanwendungen/NL- UL1310 Class 2/NL- EN61000-3-2, Class C, EN55015, EN61347-1, EN61347-2-13/NL- ELG-150_: IP67, Konstantstrom/NL- ELG-150_A: IP65, Konstantstrom einstellbar über internen Potentiometer auf der Gehäuseunterseite/NL- ELG-150_B: IP67, dimmbare Ausführung, Konstantstrom einstellbar 0...10V DC, PWM, Potentiometer/NL- ELG-150_DA: IP67, Konstantstrom, DALI/NL
- Produkt-Art
LED-Treiber
- Ausführung
Konstantstrom
- Abm.
(L x B x H) 219 x 63 x 35.5 mm
- Herstellerfarbe
Metall
- Ausgangsspannung (max.)
86 V/DC
- Ausgangsspannung (min.)
43 V/DC
- Prüfzeichen
CB, MM, SELV, UL, ENEC
- Ausgangsstrom (max.)
1750 mA
- Ausgangsstrom (max.) - gerundet
1.75 A
- Betriebsspannung
230 V/AC
115 V/AC
- LED-Treiber-Besonderheiten
3 in 1 Dimmer Funktion
dimmbar
Montage auf entflammbaren Oberflächen
Möbelzulassung
Outdoor
PFC-Schaltkreis
Überlastschutz
Überspannung
IP67
- Anschluss
Kabel, offenes Ende
- Leistung (max.)
105 W
- Anzahl Ausgänge
1 x
- Anzahl Eingänge
1 x
- Eingangsspannung (max.)
305 V/AC
431 V/DC
- Eingangsspannung (min.)
100 V/AC
142 V/DC
- Gewicht
950 g
- Leistungsbereich
105 W (max)
- Typ
getaktet
- Breite
63 mm
- Höhe
35.5 mm
- Länge
219 mm
- Max. Temperatur
+90 °C
- Min. Temperatur
-40 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2176619 MEAN WELL ELG-150-C1750B-3Y LED-Treiber Konstantstrom 105 W 1750 mA 43 - 86 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montag
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2176619 MEAN WELL ELG-150-C1750B-3Y LED-Treiber Konstantstrom 105 W 1750 mA 43 - 86 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montag
Garantiebedingungen
Garantiebedingungen 2176619 MEAN WELL ELG-150-C1750B-3Y LED-Treiber Konstantstrom 105 W 1750 mA 43 - 86 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montag
Beschreibung
Mit der ELG-Serie von Meanwell führen wir für Sie LED-Netzteile im Programm, die sich durch ihre Variantenvielfalt auszeichnen. Neben den bekannten Versionen CV+CC (Konstantspannung und Konstantstrom) sowie CC als analog dimmbare und nicht dimmbare Ausführung steht zudem eine DA-Variante zur Verfügung, die sich digital über den Dali-Bus steuern lässt. Mit einer Setup-Zeit von kleiner 500ms und einem Stand-by-Verbrauch von unter 0,5W erfüllen die Netzteile der Serie ELG auch den im September 2016 verschärften Grenzwert der Ökodesign-Richtlinie 2009/125/EG.
Ausführung
- IP67
- Dimmung über ausgeführte Steuerleitung, 3 in 1 Dimmfunktion (0...10V DC, PWM, 100k Ohm Potentiometer)
- im Primärkabel ausgeführter Schutzleiter
- Konstantstrom
- unabhängiges Betriebsgerät
- Weitbereichseingang
- Metallgehäuse
- Überlastschutz durch Strombegrenzung, auto recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
- eingebauter PFC-Schaltkreis
- geeignet für LED-Beleuchtungsanwendungen
- SELV Konform
- entspricht 6kV Surge Immunity Level
Lieferumfang
- 1 Stück
Hinweise
Wichtige Information!
Bitte dimensionieren Sie Ihren LED-Treiber/LED-Trafo nicht zu klein!
Wählen Sie einen LED-Treiber/LED-Trafo, welcher etwa 1/3 mehr Leistung (Watt) hat.
Entscheidend für die Belastung des LED-Treibers ist nicht die Watt- Angabe des LED-Herstellers sondern die tatsächliche Stromaufnahme (Ampere) der LED.
Es muss berücksichtigt werden, dass der Einschaltstrom wesentlich höher ausfällt.
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
