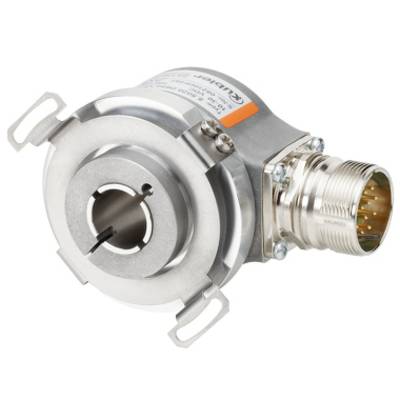

Kübler Group Inkremental Drehgeber 1 St. Sendix 5020 50 mm Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Drehgeber
Ausführung
Inkremental
Anschluss
M12, 8 polig
Wellen-Art
Hohlwelle
Datenblatt (PDF)
Anzahl
Gesamt (CHF 268.22 / Stück)
CHF 268.22
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Inkremental-Drehgeber Universalbaureihe Typ Sendix 5000 / 5020
- Robuster Safety-Lock Lageraufbau
- Zink-Druckguss-Gehäuse
- Geringe Bautiefe von 35 mm
Technische Daten
- Drehzahl ohne Wellendichtung: max. 12000 U/min
- Drehzahl mit Wellendichtung: max. 6000 U/min
- Trägheitsmoment des Rotors: ca. 6 x 10-6 kgm²
- Anlaufdrehmoment ohne Wellendichtung: < 0,01 Nm
- Anlaufdrehmoment mit Wellendichtung: < 0,05 Nm
- Wellenbelastbarkeit radial: 80 N
- Wellenbelastbarkeit axial: 40 N
- Gewicht: 0,4 kg
- Schutzart nach EN 60 529: IP 65
- Arbeitstemperaturbereich: -40 - +85 °C
- Welle: Nichtrostender Stahl
- Schockfestigkeit nach DIN-IEC 68-2-27: 2500 m/s², 6 ms
- Vibrationsfestigkeit nach DIN-IEC 68-2-6: 100 m/s², 10 - 2000 Hz
- Stromaufnahme (ohne Last) typ. 40 mA, max. 90 mA
- Zul. Last/Kanal: max. ±20 mA
- Impulsfrequenz: max. 300 kHz
- Signalpegel high: min. 2,5 V
- Signalpegel low: max. 0,5 V
- Anstiegszeit tr max. 200 ns
- Abfallzeit tf max. 200 ns
- Verpackungsart
Piece
- Produkt-Art
Drehgeber
- Typ
Sendix 5020
- Ausführung
Inkremental
- Betriebsspannung
5 V/DC
- Schnittstellen
RS-422
- Anschluss
M12, 8 polig
- Max. Pulse pro Umdrehung
3600
- Flansch-Ø
50 mm
- Wellen-Art
Hohlwelle
- Wellen-Ø
15 mm
- Material (Welle)
Stahl nicht rostend
- Gehäusematerial
Zinkdruckguss
- Min. Temperatur
-40 °C
- Max. Temperatur
+85 °C
- Höhe
35 mm
- Durchmesser
50 mm
- Abm.
(Ø x H) 50 mm x 35 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 198763 Kübler Group Inkremental Drehgeber 1 St. Sendix 5020 50 mm Piece
Datenblatt 198763 Kübler Group Inkremental Drehgeber 1 St. Sendix 5020 50 mm Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 198763 Kübler Group Inkremental Drehgeber 1 St. Sendix 5020 50 mm Piece
Bedienungs- und Sicherheitshinweise 198763 Kübler Group Inkremental Drehgeber 1 St. Sendix 5020 50 mm Piece
Konformitätserklärung
Konformitätserklärung 198763 Kübler Group Inkremental Drehgeber 1 St. Sendix 5020 50 mm Piece
Beschreibung
Besonders robuster und kompakter inkremental Drehgeber.
