Name: Koppelrelais IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 10 x 75 x 112 mm Mit Meldes
Brand: Phoenix Contact
SKU: 3579333
Availability: BackOrder

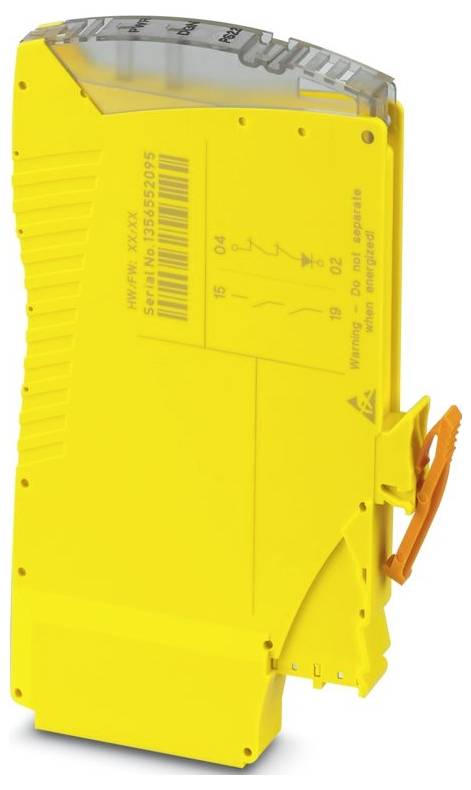

Ein helles gelbes Industriegerät mit einer gezackten oberen Kante und einem orangefarbenen Clip an der Seite, mit einem Etikett mit technischen Details.

Abbildung ähnlich

Produkt-Art

Koppelrelais

Anschluss

Stecksockel

Betriebsspannung

24 V/DC

Typ

IOA-PSR-PS22-1NO-1NC-24DC

Ansprechzeit

150 ms

Datenblatt (PDF)

Lieferung Fr., 20. Nov.

Anzahl

Stück

Gesamt (CHF 177.95 / Stück)

CHF 177.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelrelais

Grundgerät, Tragschienenmontage möglich: nein, Mit abnehmbaren Klemmen: ja, DC, 24 V, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein

Technische Daten

Produktfamilie: PSRmini
Anschlussart: Steckbar auf VIP-Sockelmodul
Breite: 10 mm
Höhe: 75 mm
Tiefe: 112 mm
Material Gehäuse: PA 6.6
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
Einbaulage: vertikal oder horizontal
ATEX: ATEX
IECEx: IECEx
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 1,86 W (bei UB = 30 V DC, UBD = 30 V DC, IL = 9 A²)
CE: CE
Zertifikat: E360692
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leiteranschluss: Leiteranschluss
Schaltfrequenz: 0,1 Hz
Montagehinweis: siehe Derating-Kurve
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Schock: 15g (Bei Dauerbelastung durch Schock sind Kontaktreaktionen möglich.)
Schutzbeschaltung: Überspannungsschutz | 35 V-Suppressordiode (Pins 05/06)33 V-Suppressordiode (Pins 04/03)35 V-Suppressordiode (Pins 02/03);Verpolschutz für Bemessungssteuerstromkreisspeisespannung und Diagnoseversorgungsspannung
Statusanzeige: 2 x LED Bi-Colour (grün, rot)
Schaltspannung: min. 19,2 V DC;max. 30 V DC
Anwendung: Sicher Ausschalten;High Demand;Low Demand;Ex
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: min. 1 mA;max. 100 mA
Beschreibung des Ausgangs: sicherheitsgerichtete Öffnerkontakte
Kontaktausführung: 1 Rückmeldestrompfad
Grenzdauerstrom: 100 mA
Bemessungsisolationsspannung: 250 V AC
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +25 %
Bemessungssteuerspeisestrom IS: typ. 25 mA
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Lebensdauer mechanisch: 10x 106 Schaltspiele
Rückfallzeit typisch: 30 ms (bei Ansteuerung über Pins 05/06)
Kontaktmaterial: AgCuNi, + Au
Schaltvermögen: 3 A (24 V (DC13));3 A (230 V (AC15))
Ausgangssicherung: 150 mA Flink
CSA, USA/Canada: CSA, USA/Canada
Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Zeiten: Zeiten
Typ. Anzugszeit bei Us: 150 ms (bei Ansteuerung über Pins 05/06)
Wiederbereitschaftszeit: 500 ms
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse;Sichere Trennung, verstärkte Isolierung 6 kV vom Steuerstromkreis (05/06) und Diagnosekreis (03/04/02) zum Freigabestrompfad (15/19)
Filterzeit: max. 3 ms (an Pins 05/06 bei Spannungseinbrüchen bei Us);max. 3 ms (an Pins 05/06 | Low-Testpulsbreite);≥ 50 ms (an Pins 05/06 | Low-Testpulsrate);max. 17 ms (an Pins 05/06 | High-Testpulsbreite);≥ 600 ms (an Pins 05/06 | High-Testpulsbreite)
Anzahl der Ausgänge: 1 (unverzögert)
Schaltleistung: min. 20 mW
Quadr. Summenstrom: 9 A2 (Derating beachten)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (3 A DC13 | 3 A AC15 | 8760 Schaltspiele/Jahr)
Safety Integrity Level (SIL): 3
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 0,77 W
Diagnoseversorgungsspannung UD: 24 V DC -20 % / +25 % (an Pin 04)
Eingangsstrom an UD: 7 mA (an Pins 04/03 bei UD | + 100 mA je nach Belastung an Pin 02)
Einschaltstrom an UD: typ. 200 mA (Δt < 1 ms | an Pins 04/03 bei UD)
Relais: Freigabestrompfad: Relais: Freigabestrompfad
Relais: Rückmeldestrompfad: Relais: Rückmeldestrompfad
Stopp-Kategorie: 0
Sicherheitstechnische Daten: EN 50156-2: Sicherheitstechnische Daten: EN 50156-2
Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand

Produkt-Art: Koppelrelais

Typ: IOA-PSR-PS22-1NO-1NC-24DC

Anschluss: Stecksockel

Betriebsspannung: 24 V/DC

Ansprechzeit: 150 ms

Schaltspannung (max.): 230 V DC/AC
30 V/DC

Performance Level: PL e

Safety Integrity Level: SIL 3

Zulassungen (Sensoren): CE

Besonderheiten: Mit Meldestrompfad

: IP20

Betriebstemperatur (min.): -40 °C

Betriebstemperatur (max.): 70 °C

Tiefe: 112 mm

Breite: 10 mm

Höhe: 75 mm

Abm.: (B x H x T) 10 x 75 x 112 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Koppelrelais IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 10 x 75 x 112 mm Mit Meldestrompfad 1 St.

Bestell-Nr.:3579333

Lieferung Fr., 20. Nov.

Conrad Electronic

Dieser Artikel

Stecksockel

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Koppelrelais PSR-PC21-2NO-2NC-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 2 Öffner (B x H x T) 12.5 x 112.2 x 114.5 mm Mit Rückmeldestrompfad 1 St.

Bestell-Nr.:3563444

Lieferung Di., 17. Nov.

Conrad Electronic

Schraubanschluss

Stück

Min.: 1

Vielfache: 1

CHF 145.95^*

Koppelrelais PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC 2 Öffner (B x H x T) 12.5 x 116.6 x 114.5 mm 1 St.

Bestell-Nr.:3563451

Lieferung Di., 17. Nov.

Conrad Electronic

Push-In-Klemme

Stück

Min.: 1

Vielfache: 1

CHF 139.95^*

Koppelrelais PSR-PC52-1NO-1NC-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 1 Öffner (B x H x T) 17.5 x 112.2 x 114.5 mm Mit Meldestrompfad 1 St.

Bestell-Nr.:3561798

Lieferung Di., 17. Nov.

Conrad Electronic

Schraubanschluss

Stück

Min.: 1

Vielfache: 1

CHF 275.95^*

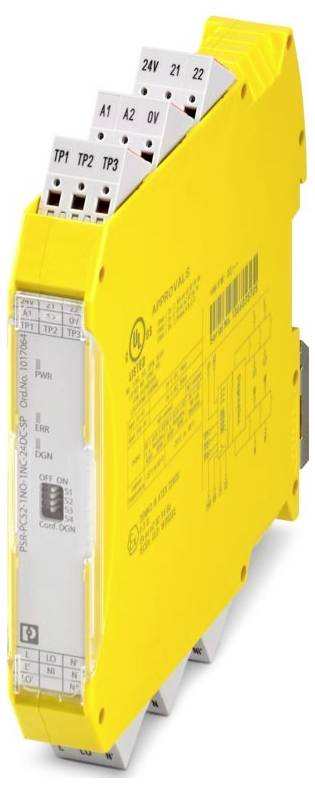

Koppelrelais PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC 1 Öffner (B x H x T) 17.5 x 117.4 x 114.5 mm 1 St.

Bestell-Nr.:3561808

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Push-In-Klemme

Stück

Min.: 1

Vielfache: 1

CHF 275.95^*

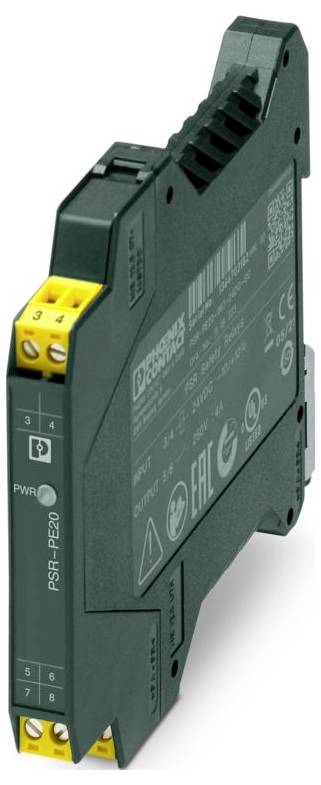

Koppelrelais PSR-PE20-1NO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 12.5 x 99 x 114.5 mm 1 St.

Bestell-Nr.:3564340

Nicht verfügbar

Conrad Electronic

Schraubanschluss

Stück

Min.: 1

Vielfache: 1

CHF 151.95^*

Koppelrelais PSR-PE60-3NO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 1 Schließer (B x H x T) 12.5 x 99 x 114.5 mm 1 St.

Bestell-Nr.:3583696

Nicht verfügbar

Conrad Electronic

Schraubanschluss

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

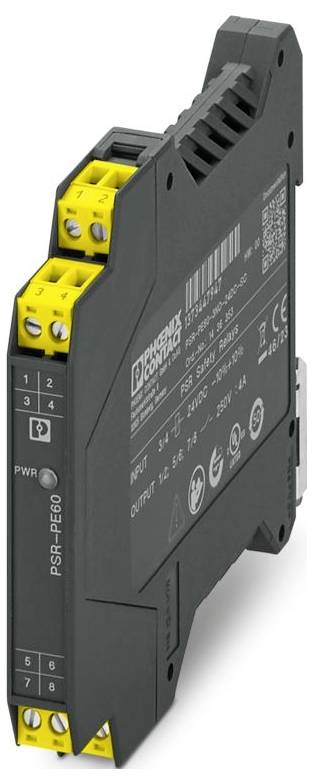

Koppelrelais PSR-PE60-3NO-24DC-SC-SET60 Phoenix Contact Betriebsspannung: 24 V/DC 1 Schließer (B x H x T) 12.5 x 99 x 114.5 mm 1 St.

Bestell-Nr.:3569002

Nicht verfügbar

Conrad Electronic

Schraubanschluss

Stück

Min.: 1

Vielfache: 1

CHF 6'799.95^*

Koppelrelais PSR-PLC21-2CO-24DC-PT Phoenix Contact Betriebsspannung: 24 V/DC 2 Wechsler (B x H x T) 14 x 80 x 104 mm 10 St.

Bestell-Nr.:3568709

Nicht verfügbar

Conrad Electronic

Push-In-Klemme

Stück

Min.: 1

Vielfache: 1

CHF 589.95^*

Koppelrelais PSR-PLC21-2CO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 2 Wechsler (B x H x T) 14 x 80 x 104 mm 10 St.

Bestell-Nr.:3568728

Nicht verfügbar

Conrad Electronic

Schraubanschluss

Stück

Min.: 1

Vielfache: 1

CHF 589.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3579333 Koppelrelais IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 10 x 75 x 112 mm Mit Meldes

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579333 Koppelrelais IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 10 x 75 x 112 mm Mit Meldes

Beschreibung

Steckbares SIL-Koppelrelais als Ein-/Ausgabezubehör für VIP-Sockelmodul, SIL 3 High- und Low-Demand-Anwendungen, Safe-State-Off, koppelt digitale Ausgangssignale an die Peripherie, ein Freigabestrompfad, ein Rückmeldestrompfad, Testpulsfilter
