Jumo 00543005 Eingangsmodul RS-485 1 St.

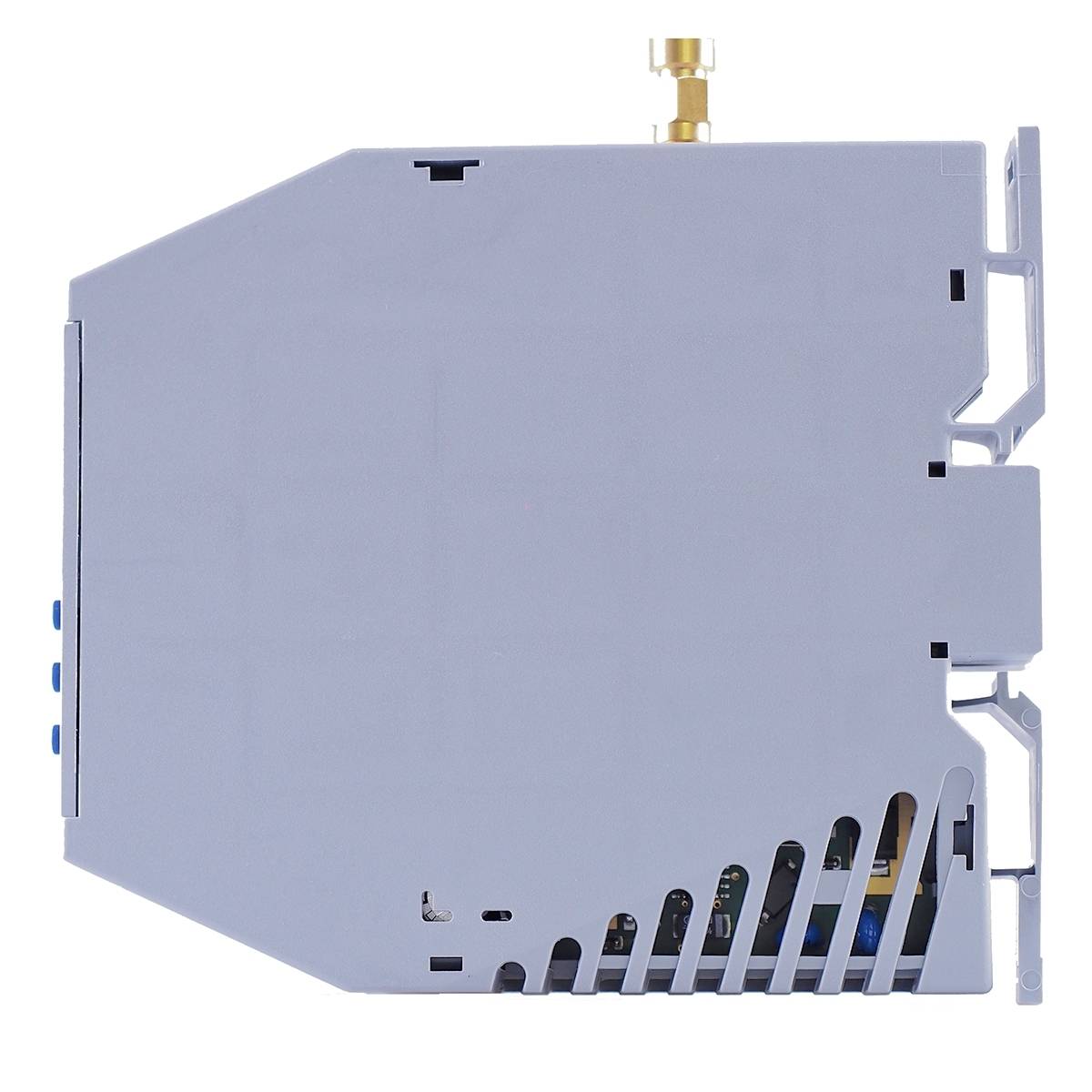

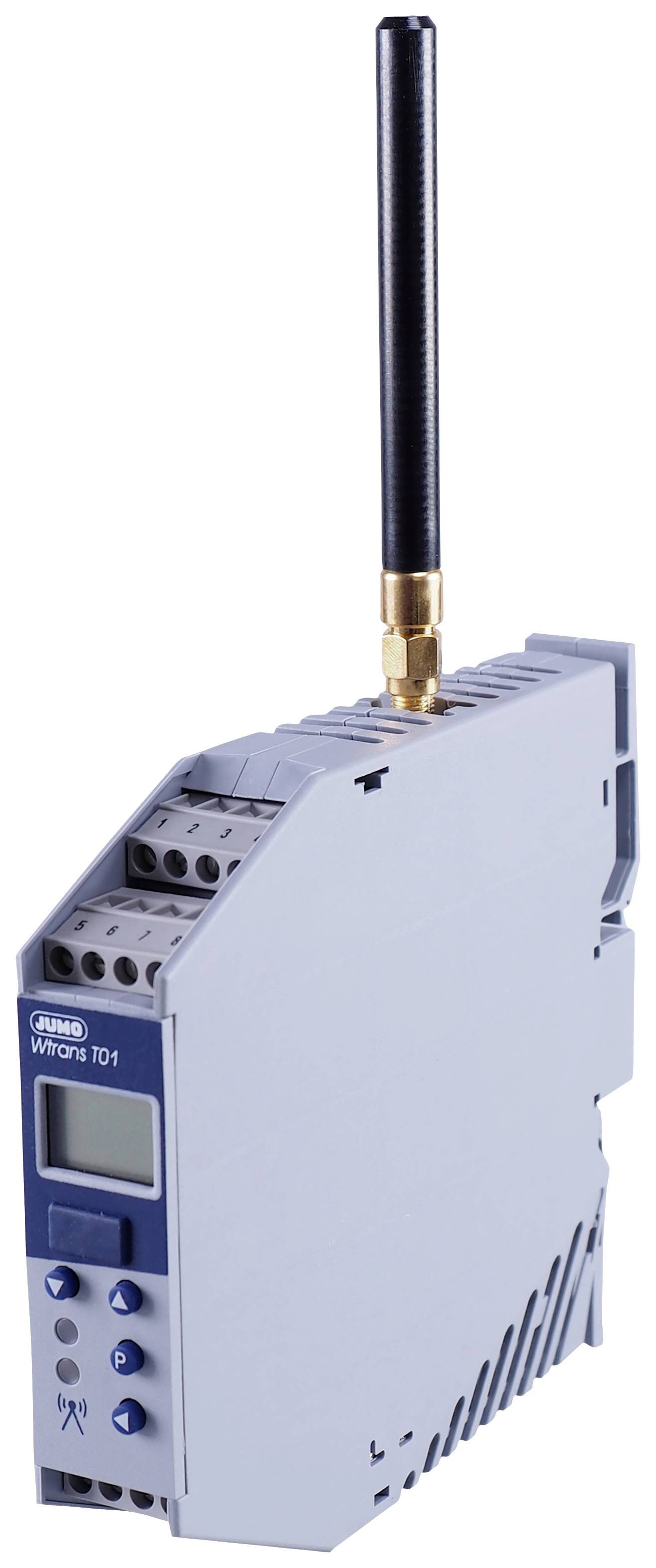

Der Funk-Empfänger wird in Verbindung mit passenden Sendern zur mobilen oder stationären Messung der physikalischen Größen eingesetzt. Durch den Einsatz zukunftsweisender Funktechnologie der industriellen Funkfrequenz 868,4 MHz ergibt sich eine deutliche Reduzierung des Installationsaufwandes. Leitungsverbindungen können entfallen, die funkbasierte Sensortechnik funktioniert auch in rauer Industrieumgebung. Die mitgelieferte Lambda/4-Antenne mit einer Impedanz von 50 Ohm kann direkt aufgeschraubt oder extern montiert werden. Wird die optional lieferbare Antennen-Wandhalterung mit 3 m langer Antennenleitung verwendet, beträgt die Freifeldreichweite 300 m. Die vom Sender empfangenen Messwerte werden im Empfänger umgeformt, angezeigt und stehen als lineare Strom- oder Spannungssignale (0(4) bis 20 mA, 0 bis 10 V) und über digitale Schnittstelle RS485 zur Verfügung. Alle vir Analogausgänge des Empfängers sind galvanisch getrennt. Über die digitale Schnittstelle mit Modbus-Protokoll ist eine Anbindung an übergeordnete Systeme, so beispielsweise an Anlagenvisualisierungs-Software oder Modbus-Master-fähigen Bildschirmschreibern möglich. Die Bedienung und Konfiguration ist über die Tastatur in Verbindung mit einer zweizeiligen LCD-Anzeige oder komfortabler durch ein Setup-Programm möglich. So können für jeden Kanal getrennt Parameter wie Filterkonstanten, Offset, Alarme sowie Schleppzeiger (Minimal- und Maximalwertspeicher) eingestellt werden. Hierfür befindet sich frontseitig ein Stecker für ein PC-Interface mit TTL/RS232- oder USB/TTL-Umsetzer zur Verbindung zwischen Empfänger und PC. Der Empfänger im Tragschienen-Gehäuse ist zur Montage auf Hutschiene 35 × 7,5 mm nach DIN EN 60715 vorgesehen. Die Schraubklemmen für den elektrischen Anschluss sind in verschiedenen Ebenen angeordnet. Der Leitungsquerschnitt darf maximal 2,5 mm2 betragen. Als Spannungsversorgung dient ein Anschluss an AC/DC 20 bis 30 V, 48 bis 63 Hz.
