Name: Joy-it UPD1M3A USB-C® Kabel 1 m Schwarz
Brand: Joy-it
SKU: 3828245
Availability: BackOrder

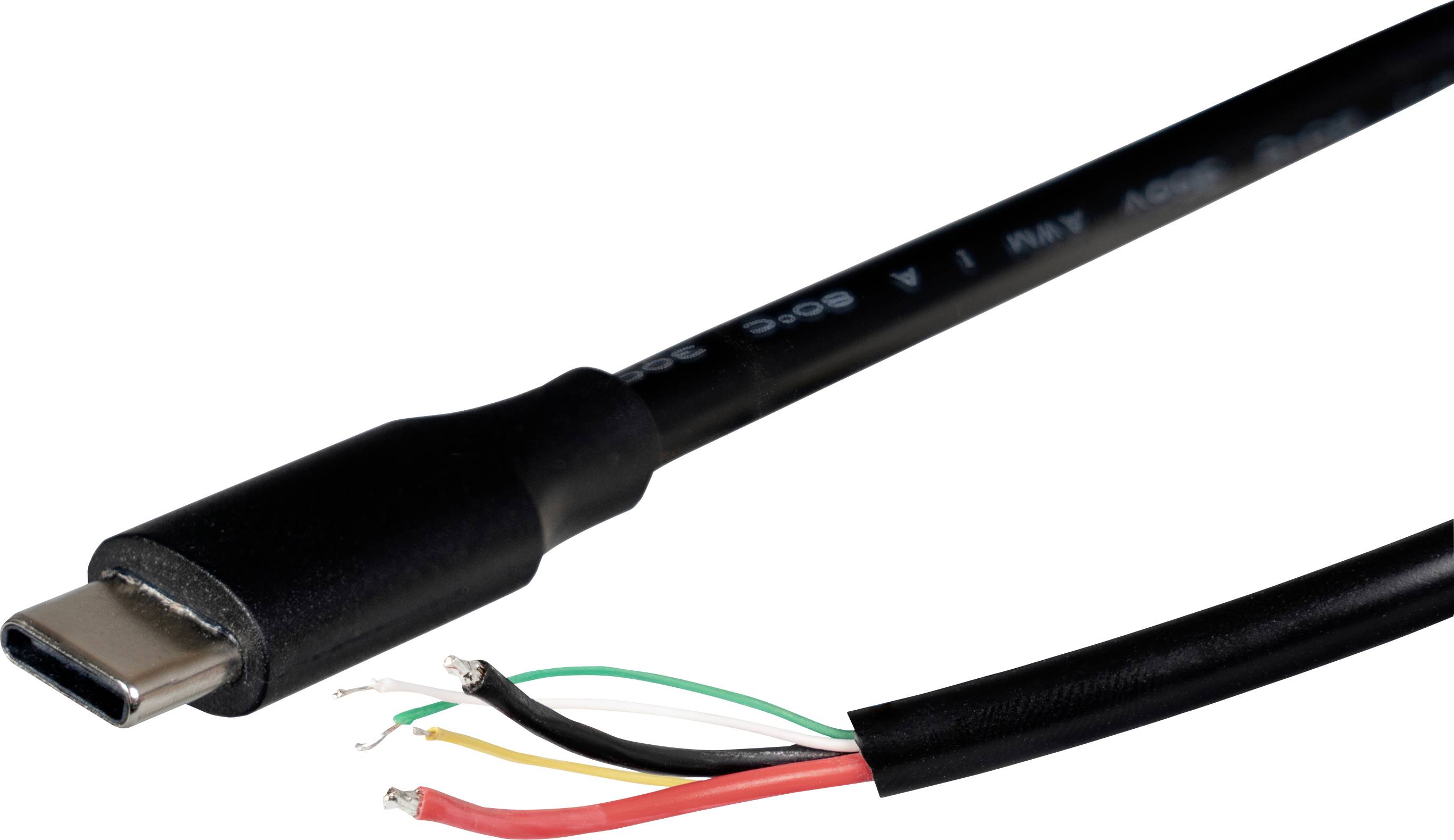

USB-C-Kabel mit freiliegendem Ende, das rote, schwarze, grüne und weiße Drähte für Verdrahtung oder Reparatur zeigt.

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 4.25 / Stück)

CHF 4.25

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

USB-C PD Kabel mit Litzen (Strom und PD) , 1m, max 3 A / 60W / 20V

Kompatibel mit USB-C PD
Separate CC1- & D-Litzen für die PD-Kommunikation
Offene, verzinnte Anschlussenden für individuelle Beschaltung
Unterstützt Spannungen bis 20 V
Großzügiger Leitungsquerschnitt für minimale Spannungsverluste
Bis zu 3 A bzw. 60 W Leistung

Technische Daten

Leiterquerschnitt: 16 AWG (1,31 mm²)
Maximaler Strom 3A
Maximale Spannung 20V
Maximale Leistung 60 W
Unterstütze Protokolle:
PD3.0 60W PDO:6
Apple 5 V 2,4 A
BC1.2 DCP
AFC 9 V, 12 V
FCP 5 V, 9 V, 12 V
SCP 3,4 - 5,5 V @ 25 W
QC2.0 5 V, 9 V, 12 V, 20 V
QC3.0 20 V max.
QC4.0
QC4.0+
PE+1.1
PE+2.0
Kabelbelegung:
Rot: VBUS
Schwarz: GND
Gelb: CC1
Grün: D+
Weiß: D-

Produkt-Art: USB-C® Kabel

Kabellänge: 1 m

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3828245 Joy-it UPD1M3A USB-C® Kabel 1 m Schwarz

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3828245 Joy-it UPD1M3A USB-C® Kabel 1 m Schwarz

Beschreibung

Dieses USB-C Power-Delivery-Kabel verbindet eine leistungsfähige Stromversorgung mit besonders flexiblen Anschlussmöglichkeiten. Neben den offenen Leitungen für Versorgungsspannung und Masse stehen auch die für USB-C PD & QC erforderlichen Kommunikationsleitungen zur Verfügung. Dadurch lässt sich das Kabel optimal in individuelle Schaltungen, Geräte und Entwicklungsprojekte integrieren.

Über die herausgeführten PD-Leitungen kann die Spannungsanforderung zwischen einer geeigneten USB-C-PD-Stromquelle und der angeschlossenen Elektronik ausgehandelt werden. In Verbindung mit einer passenden PD-Steuerung ermöglicht das Kabel die Nutzung verschiedener Spannungsstufen und eignet sich damit für deutlich mehr Anwendungen als ein herkömmliches USB-Stromkabel.

Die offenen, verzinnten Litzen lassen sich unkompliziert verlöten oder mit Klemmen, Steckverbindern und eigenen Platinen verbinden. So entsteht eine saubere und anpassbare Lösung für Prototypen, Prüfaufbauten, Reparaturen sowie die Entwicklung eigener USB-C-PD-Geräte.

Mit einer möglichen Übertragungsleistung von bis zu 60 W bietet das Kabel ausreichend Reserven für anspruchsvolle Anwendungen. Es richtet sich an Entwickler, Elektronikenthusiasten und professionelle Anwender, die USB-C Power Delivery schnell und flexibel in ihre Projekte einbinden möchten.
