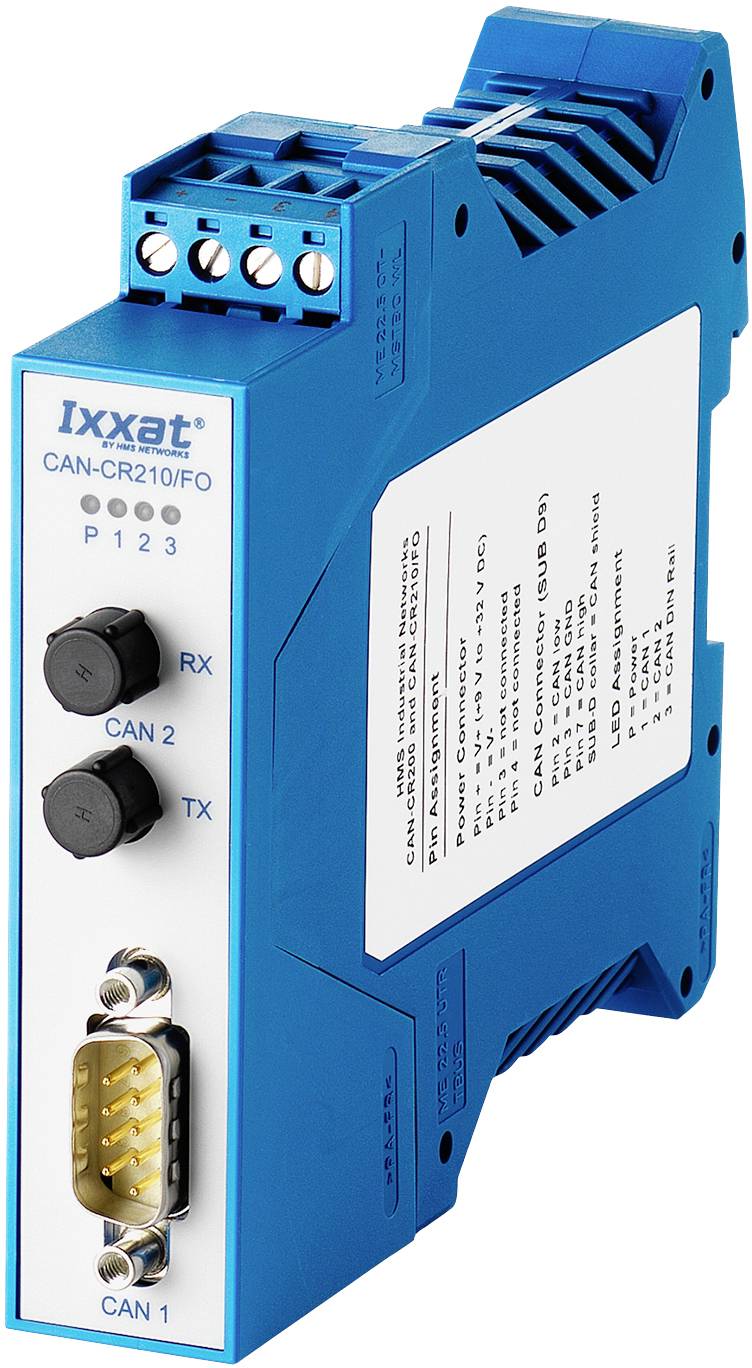

Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO Repeater Glasfaser, CAN Bus, Sub-D9 24 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 629.00 / Stück)
CHF 629.00
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CAN-CR210/FO - Glasfaser mit F-SMA-Stecker
- Kostenersparnis durch einfache Verdrahtung
- Nahezu kein Einfluss auf das Echtzeitverhalten
- Größere Flexibilität bei der Gestaltung von CAN-Netzwerken
- Trennt ein defektes Segment ab, so dass das restliche Netzwerk weiter funktionieren kann
- Lichtwellenleiter ermöglichen die zuverlässige Signalübertragung in Bereichen mit hohen elektromagnetischen Störungen
Technische Daten
- Schnittstellen: CAN, Sub-D9, Glasfaser, F-SMA, Hutschienenbus (TBUS)
- CAN-Bus-Interface: ISO 11898-2 mit CAN-Drossel. Sub-D9-Anschluss und ein Hutschienenbus. CAN-Abschlusswiderstände integriert (schaltbar).
- LWL-Anschluss: 2 x F-SMA-Anschluss für Duplexkabel (Multimode-Glasfaser 50/125 µm, 62,5/125 µm duplex)
- CAN-Bitraten: Bis zu 1 Mbit/s
- Verzögerung: ca. 300 ns (entspricht ca. 60 Meter Buslänge) vom Kupferanschluss eines FO-Repeaters über LWL zum Kupferanschluss eines zweiten FO-Repeaters (ohne Verzögerungszeit der LWL-Leitung; ca. 5 ns/m)
- Galvanische Isolierung 1 kV für 1 Sek.; CAN 1
- Gehäuse, Maße: Kunststoff-Hutschienengehäuse
- Zertifizierung: FCC.
- Produkt-Art
CAN FO Repeater
- Schnittstellen
Glasfaser
CAN Bus
Sub-D9
- Typ
CAN-CR210/FO
- Betriebsspannung
24 V/DC
- Max. Betriebstemperatur
70 °C
- Min. Betriebstemperatur
-20 °C
- Betriebsspannung (Details)
9-32 V/DC
- Betriebstemperatur
-20 bis 70 °C
- Abm.
(B x H) 22.5 mm x 100 mm
- Höhe
100 mm
- Breite
22.5 mm
- Herst.-Teilenr.
1.01.0068.45010
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 2497721 Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO Repeater Glasfaser, CAN Bus, Sub-D9 24 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2497721 Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO Repeater Glasfaser, CAN Bus, Sub-D9 24 V/DC 1 St.
Beschreibung
Modularer ISO 11898-2 CAN Repeater mit F-SMA Glasfaser-Schnittstelle und CAN Hutschienenbus, galvanisch isoliert
Der CAN-CR210/FO Repeater mit zwei CAN Kanälen (davon eine als LWL-Schnittstelle) und einem CAN Hutschienenbus (Backbone-Bus) dient der Umsetzung des CAN Signals von Kupferdraht (ISO 11898-2) auf Lichtwellenleiter. Er kann zur Erhöhung der Belastbarkeit des CAN-Busses mit Knoten, zur physikalischen Kopplung von CAN-Bussystemen oder zum Einfügen einer galvanischen Trennung eingesetzt werden.
Der CAN Repeater schafft die notwendige Flexibilität, um die Struktur von CAN Netzwerken zu optimieren und CAN Netzwerke von der Beschränkung auf die Busstruktur zu befreien. Er kann für die Implementierung von Baum- oder Sterntopologien sowie Stichleitungen verwendet werden. Zur Realisierung von Baum- oder Sterntopologien können mehrere CAN-CR210/FO Repeater über den integrierten Backbone-Bus angereiht und an einen CAN Hub angeschlossen werden.
Als besondere Eigenschaft trennt der Repeater ein defektes Segment vom restlichen Netzwerk, so dass das verbleibende Netzwerk weiter funktionieren kann. Nach Behebung der Störung wird das Segment automatisch wieder an das Netzwerk angeschaltet.
Die galvanische Trennung ist sowohl für die CAN Segmente als auch für die Versorgungsspannung ausgeführt und erhöht zuverlässig den Schutz des Gerätes vor Schäden an der Elektronik durch Spannungsspitzen.
Der CAN-CR210/FO ist als Variante mit ST- oder F-SMA-Stecker verfügbar.
Der CAN-CR210/FO Repeater mit zwei CAN Kanälen (davon eine als LWL-Schnittstelle) und einem CAN Hutschienenbus (Backbone-Bus) dient der Umsetzung des CAN Signals von Kupferdraht (ISO 11898-2) auf Lichtwellenleiter. Er kann zur Erhöhung der Belastbarkeit des CAN-Busses mit Knoten, zur physikalischen Kopplung von CAN-Bussystemen oder zum Einfügen einer galvanischen Trennung eingesetzt werden.
Der CAN Repeater schafft die notwendige Flexibilität, um die Struktur von CAN Netzwerken zu optimieren und CAN Netzwerke von der Beschränkung auf die Busstruktur zu befreien. Er kann für die Implementierung von Baum- oder Sterntopologien sowie Stichleitungen verwendet werden. Zur Realisierung von Baum- oder Sterntopologien können mehrere CAN-CR210/FO Repeater über den integrierten Backbone-Bus angereiht und an einen CAN Hub angeschlossen werden.
Als besondere Eigenschaft trennt der Repeater ein defektes Segment vom restlichen Netzwerk, so dass das verbleibende Netzwerk weiter funktionieren kann. Nach Behebung der Störung wird das Segment automatisch wieder an das Netzwerk angeschaltet.
Die galvanische Trennung ist sowohl für die CAN Segmente als auch für die Versorgungsspannung ausgeführt und erhöht zuverlässig den Schutz des Gerätes vor Schäden an der Elektronik durch Spannungsspitzen.
Der CAN-CR210/FO ist als Variante mit ST- oder F-SMA-Stecker verfügbar.
Lieferumfang
- CAN-CR210/FO
- Kurzanleitung
