ifm Electronic Ultraschalltaster Ultraschall M18 PNP UGT526

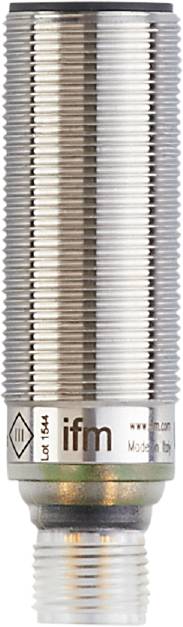

Das Bild zeigt die Nahaufnahme eines gestapelten Metallgewindes, was auf ein technisches Bauteil oder eine Schraube hindeutet.

Abbildung ähnlich

Produkt-Art

Ultraschalltaster

Betriebsspannung max.

30 V/DC

Ausgänge

PNP

Schaltabstand (max.)

1200 mm

Ausführung

Ultraschall

Datenblatt (PDF)

Lieferung Do., 12. Nov.

Anzahl

Stück

Gesamt (CHF 270.07 / Stück)

CHF 270.07

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm UGT526 Ultraschallreflextaster

Ausgangsfunktion Schließer / Öffner programmierbar
Gut sichtbare LED zur Anzeige von Schaltzustand und Echo
Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
Besonders platzsparende Bauform für den Einsatz in beengten Einbauverhältnissen

Unser Service für Sie

Technische Daten

Abmessungen [mm]: M18 x 1 / L = 60,5
Anzahl der digitalen Ausgänge: 1
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1
Anzeige: Schaltzustand: 1 x LED, gelb; Echo: 1 x LED, grün
IO-Link Revision: 1.1
SDCI-Norm: IEC 61131-9
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Umgebungstemperatur-1 [°C]: -20...70
Anzugsdrehmoment [Nm]: 50
Auflösung [mm]: 1
Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
Benötigte Masterportklasse: A
Bereitschaftsverzögerungszeit [s]: < 0,3
Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
Blindzone [mm]: 80
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
Elektrische Ausführung: PNP
Gehäuse: Gewindebauform
Gesamtzahl Ausgänge: 1
Gewicht [g]: 115.500
Gewindebezeichnung: M18 x 1
Hinweise zur Genauigkeit / Abweichung: Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
Hysterese [%]: < 1
IO-Link Funktionen (azyklisch): Anwendungsspezifische Markierung; Betriebsstundenzähler
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°C]: -30...80
Max. Abweichung vom 90° Winkel Sensor / Objekt [°]: ± 4
max. Spannungsabfall Schaltausgang DC [V]: 2,2
Min. Prozesszykluszeit [ms]: 16
MTTF: 210
Multiplexeingang: nein
Öffnungswinkel zylindrisch [°]: 14; (±2)
Parametriermöglichkeiten: Hysterese / Fenster; Zweiter Schaltpunkt; Einschalt- und Ausschaltverzögerung; Einschaltvorgänge; Teach-Funktion; Hell-/Dunkelschaltung
Profile: Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
Schaltabstand [mm]: 80...1200; (Target: 200 x 200 )
Schaltfrequenz DC [Hz]: 5
Schaltpunktdrift [%]: -2,5...2,5
Schutzart: IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
Stromaufnahme [mA]: < 35
Synchronisationseingang: nein
Temperaturkompensation: ja
Überlastfest: ja
Verpolungsschutz: ja
Wandlerfrequenz [kHz]: 200
Wiederholgenauigkeit IO-Link [%]: < 0,7
