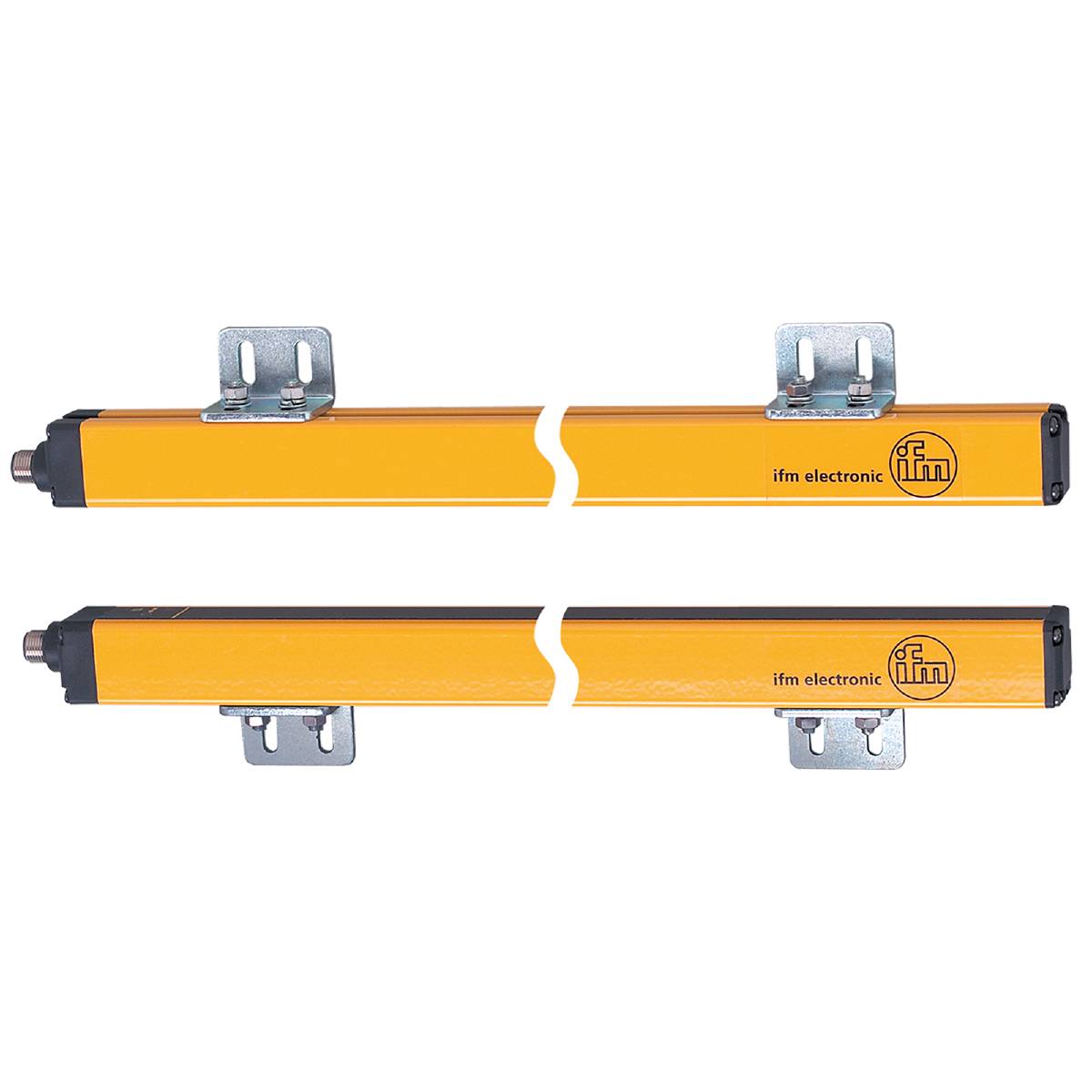

Abbildung ähnlich
Abbildung ähnlich
ifm Electronic Sicherheits-Lichtvorhang OY224S Schutzfeldhöhe 610 mm 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheits-Lichtvorhang
Länge
663 mm
Typ
OY224S
Anwendungsgebiet
Handschutz
Besonderheiten
Anschluss über 2 Steckverbinder M12
Datenblatt (PDF)
Anzahl
Gesamt (CHF 2’728.91 / Stück)
CHF 2’728.91
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm OY224S Sicherheitslichtvorhang
- Zuverlässige Absicherung von Gefahrenbereichen und Zugängen
- Entspricht den Anforderungen von Typ 4 nach IEC 61496
- Hohe, am Gerät wählbare Reichweite
- Schmale, robuste Bauform für den Einsatz in rauer Industrieumgebung
- Einfacher Anschluss durch bewährte M12-Steckverbindung
Unser Service für Sie
Technische Daten
- Abmessungen [mm]: 663 x 28 x 30
- Ansprechzeit [ms]: 9
- Anzahl der OSSD-Ausgänge: 2
- Anzeige: : LED, gelb; : LED, grün; : LED, rot; : LED, blau; : LED, orange
- Umgebungstemperatur-1 [°C]: -10...55
- Auflösung (Detektionsvermögen d) [mm]: 20
- Bereitschaftsverzögerungszeit [s]: < 2
- Betriebsspannung [V]: 24 DC
- Betriebsspannungstoleranz [%]: 20
- BWS-Typ (IEC 61496-1): 4
- Einsatzort: Klasse C nach EN 60654-1 Wettergeschützter Einsatzort
- Elektrische Ausführung: PNP
- Gebrauchsdauer TM (Mission Time) [h]: 175200
- Gewicht [g]: 2505.000
- Kurzschlussschutz: ja
- Länge L [mm]: 663
- Lichtart: Infrarotlicht
- Max. zulässige relative Luftfeuchtigkeit [%]: 95
- PFH [1/h]: 1,8E-08
- Prüfzeichen (Sonderfälle): CCC
- Schutzart: IP 65; IP 67
- Schutzfeldbreite (hohe Lichtleistung) [m]: 3...20
- Schutzfeldbreite (niedrige Lichtleistung) [m]: 0...10
- Schutzfeldhöhe [mm]: 610
- Schutzfunktion: Zugangsabsicherung Handschutz
- Schutzklasse: III
- Steckverbindung: Empfänger - Pinlayout: 0095 - Steckverbindung: 1 x M12; Codierung: A; Max. Leitungslänge: 100 m; bei Adernquerschnitt 0,34 mm² / Sender - Pinlayout: 0063 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme - Empfaenger_singular [mA]: 83
- Stromaufnahme - Sender_singular [mA]: 42
- Strombelastbarkeit je OSSD-Ausgang [mA]: 400; (24 V)
- Verpolungsschutz: ja
- Wellenlänge [nm]: 950
- Produkt-Art
Sicherheits-Lichtvorhang
- Typ
OY224S
- Anwendungsgebiet
Handschutz
- Besonderheiten
Anschluss über 2 Steckverbinder M12
- Betriebsspannung
24 V/DC
- Max. Stromaufnahme
83 mA
- Ansprechzeit
9 ms
- Kontaktart
1 PNP
- Kleinstes zu erkennendes Objekt (Durchmesser)
20 mm
- Anschluss
M12
- Sendertyp
LED Infrarot
- Wellenlänge
950 nm
- Ausgänge
PNP
- Ausgangsstrom
400 mA
- Sicherheitskategorie
4
- Schutzfeldhöhe
610 mm
- Inhalt
1 St.
IP65
IP67
- Länge
663 mm
- Min. Temperatur
-10 °C
- Max. Temperatur
55 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3322127 ifm Electronic Sicherheits-Lichtvorhang OY224S Schutzfeldhöhe 610 mm 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3322127 ifm Electronic Sicherheits-Lichtvorhang OY224S Schutzfeldhöhe 610 mm 24 V/DC
Beschreibung
ifm OY224S Sicherheitslichtvorhang
Lieferumfang
- Geliefert wird: Ifm Electronic Sicherheitslichtvorhang OY224S, Verpackungseinheit: 1 Stk., EAN: 4021179256650
