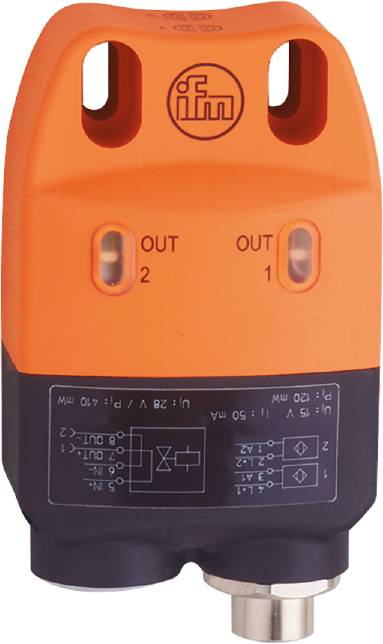

Abbildung ähnlich
ifm Electronic Sensor Induktiv NN505A NN505A nicht bündig NAMUR
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
8.2 V/DC
Kontaktart
2 Öffner
Schaltabstand (max.)
4 mm
Ausgänge
NAMUR
Datenblatt (PDF)
Anzahl
Gesamt (CHF 161.95 / Stück)
CHF 161.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm NN505A Induktiver Sensor
- Für die Überwachung der Stellung von Ventilklappen
- Zur zuverlässigen Rückmeldung der Position an Schwenkantrieben
- Für den Anschluss an eigensichere Stromkreise
- Berührungsloses und selbstreinigendes System
Technische Daten
- Abmessungen [mm]: 33 x 60 x 92
- Aktuatorschaltung: Anschluss an bescheinigte eigensichere Stromkreise von Magnetventilen mit den Höchstwerten: U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P = 650 mW (bis 70 °C); (Bei Anwendung in Gasatmosphären (Gruppe II) sind folgende Maximalwerte zulässig: U = 28 V / P = 1,1 W; Diese Werte dürfen nicht überschritten werden.)
- Anschluss an Schaltverstärker: ja
- Anschlussspannung DC [V]: 7,5...15; (bei Anwendung außerhalb des Ex-Bereichs)
- Anzeige: Schaltzustand: 2 x LED, gelb
- Arbeitsabstand [mm]: 0...3,25
- Umgebungstemperatur-1 [°C]: -25...70
- ATEX Gerätekennzeichnung: II 1G Ex ia IIB T4 Ga Ta: -25...70 °C; II 2G Ex ia IIC T4 Gb Ta: -25...70 °C; II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C
- Ausgangsfunktion: 2 x Öffner
- Betriebsspannung [V]: 8,2 DC; (1kΩ)
- Einbauart: nicht bündig einbaubar
- Elektrische Ausführung: NAMUR
- Gehäuse: Quaderförmig
- Gewicht [g]: 221.500
- Hysterese: 1...15
- Konfektionierbarer Anschluss / Klemmen: Klemmleiste im Anschlussraum: ...2,5 mm²; Kabelverschraubung: M20 X 1,5
- Korrekturfaktor (Al): 0.4
- Korrekturfaktor (Cu): 0.3
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Max. Eigeninduktivität [µH]: 130; (je eigensicherer Stromkreis)
- Max. Eigenkapazität [nF]: 60; (je eigensicherer Stromkreis)
- MTTF: 1268
- Realschaltabstand Sr [mm]: 4 ± 10 %
- Schaltabstand [mm]: 4
- Schaltfrequenz DC [Hz]: 500
- Schaltpunktdrift: -10...10
- Schaltverstärker: Anschluss an bescheinigte eigensichere Stromkreise mit den Höchstwerten: U = 15 V / I = 50 mA / P = 120 mW
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- Steckverbindung: Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 1; (sperrend; leitend: > 2,1)
- Überlastfest: ja
- Zulassung: BVS 14 ATEX E 005 X; IECEx BVS 14.0005X
- Produkt-Art
Sensor
- Typ
NN505A
- Betriebsspannung max.
8.2 V/DC
- Betriebsspannungsbereich
8.2 V/DC (max)
- Kontaktart
2 Öffner
- Schaltabstand (max.)
4 mm
- Ausgänge
NAMUR
- Ausführung
Induktiv
- Einbauart
nicht bündig
- Anschluss
M12
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
- Inhalt
1 St.
- Schalt-Frequenz
500 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3319838 ifm Electronic Sensor Induktiv NN505A NN505A nicht bündig NAMUR
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3319838 ifm Electronic Sensor Induktiv NN505A NN505A nicht bündig NAMUR
Beschreibung
ifm NN505A Induktiver Sensor
Lieferumfang
- Geliefert wird: Ifm Electronic Sensor induktiv NN505A, Verpackungseinheit: 1 Stk., EAN: 4021179276849
