ifm Electronic Sensor Induktiv NN5009 NN5009 nicht bündig NAMUR (L x B x H) 40 x 26 x 26 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Kontaktart
2 Öffner
Schaltabstand (max.)
4 mm
Ausgänge
NAMUR
Ausführung
Induktiv
Datenblatt (PDF)
Anzahl
Gesamt (CHF 125.95 / Stück)
CHF 125.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

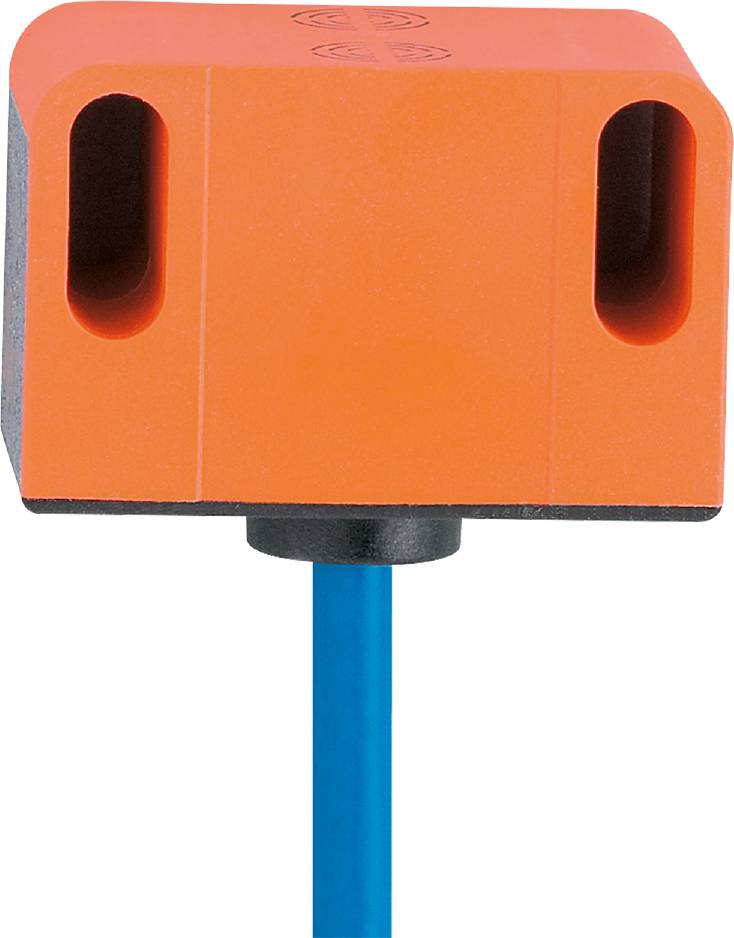

ifm NN5009 Induktiver Sensor
- Für die Überwachung der Stellung von Ventilklappen
- Zur zuverlässigen Rückmeldung der Position an Schwenkantrieben
- Für Anwendungen in explosionsgefährdeten Bereichen
- Für den Anschluss an eigensichere Stromkreise
- Schnelle und sichere Montage mit nur drei Schrauben
Technische Daten
- Abmessungen [mm]: 40 x 26 x 26
- Anschluss an Schaltverstärker: ja
- Anschlussspannung DC [V]: 7,5...15
- Anzeige: Schaltzustand: 2 x LED, gelb
- Umgebungstemperatur-1 [°C]: -20...80
- ATEX Gerätekennzeichnung: II 1G Ex ia IIB T6 Ga Ta -20...70°C; II 1G Ex ia IIB T5 Ga Ta -20...80°C; II 2G Ex ia IIC T6 Gb Ta -20...70°C; II 2G Ex ia IIC T5 Gb Ta -20...80°C; II 1D Ex ia IIIC T20090°C Da Ta: -20...70°C; II 1D Ex ia IIIC T200100° C Da Ta: -20...80°C
- Ausgangsfunktion: 2 x Öffner
- Einbauart: nicht bündig einbaubar
- Elektrische Ausführung: NAMUR
- Gehäuse: Quaderförmig
- Gewicht [g]: 162.500
- Hysterese: 1...15
- Kabel: Kabel: 2 m, Silikon; 4 x 0,34 mm²
- Korrekturfaktor (Al): 0.4
- Korrekturfaktor (Cu): 0.3
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Max. Eigeninduktivität [µH]: 130; (je eigensicherer Stromkreis)
- Max. Eigenkapazität [nF]: 140; (je eigensicherer Stromkreis)
- MTTF: 1253
- Nennspannung DC [V]: 8,2; (1kΩ)
- Realschaltabstand Sr [mm]: 4 ± 10 %
- Schaltabstand [mm]: 4
- Schaltfrequenz DC [Hz]: 1800
- Schaltpunktdrift: -10...10
- Schaltverstärker: Anschluss an bescheinigte eigensichere Stromkreise mit den Höchstwerten: U = 15 V / I = 50 mA / P = 120 mW
- Schock-/Schwingbeanspruchung: 30 g (11 ms) / 10-55 Hz (1 mm)
- Schutzart: IP 67
- Schutzklasse: III
- Stromaufnahme [mA]: < 1; (sperrend; leitend: > 2,1)
- Zulassung: DMT 02 ATEX E 028; BVS 04 ATEX E 153 X; IECEx BVS 06.0003X; TIIS TC17612
- Produkt-Art
Sensor
- Typ
NN5009
- Kontaktart
2 Öffner
- Schaltabstand (max.)
4 mm
- Ausgänge
NAMUR
- Ausführung
Induktiv
- Einbauart
nicht bündig
- Anschluss
Kabel, offenes Ende
- Kabellänge
2 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-20 °C
- Max. Temperatur
80 °C
- Länge
40 mm
- Breite
26 mm
- Höhe
26 mm
- Abm.
(L x B x H) 40 x 26 x 26 mm
- Ex Zone
1
- Inhalt
1 St.
- Schalt-Frequenz
1800 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3319345 ifm Electronic Sensor Induktiv NN5009 NN5009 nicht bündig NAMUR (L x B x H) 40 x 26 x 26 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3319345 ifm Electronic Sensor Induktiv NN5009 NN5009 nicht bündig NAMUR (L x B x H) 40 x 26 x 26 mm
Beschreibung
ifm NN5009 Induktiver Sensor
Lieferumfang
- Geliefert wird: Ifm Electronic Namur-Sensor induktiv NN5009, Verpackungseinheit: 1 Stk., EAN: 4021179168960
