Name: ifm Electronic Sensor Induktiv NN5002 NN5002 12 x 26 x 40 mm nicht bündig NAMUR (L x B x H) 40 x 12 x 26 mm
Brand: ifm Electronic
SKU: 3316906
Availability: BackOrder

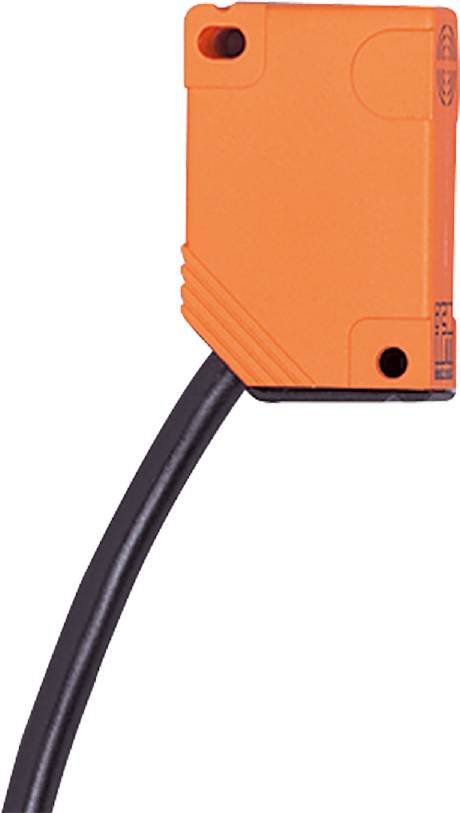

Orangefarbener Rechtecksensor mit Kabelanschluss, verwendet in Automatisierungstechnologien zur Objekterkennung und Abstandsmessung.

Abbildung ähnlich

Produkt-Art

Sensor

Kontaktart

1 Öffner

Schaltabstand (max.)

4 mm

Ausgänge

NAMUR

Ausführung

Induktiv

Datenblatt (PDF)

Lieferung Fr., 20. Nov.

Anzahl

Stück

Gesamt (CHF 49.95 / Stück)

CHF 49.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm NN5002 Induktiver Sensor

Für den Einsatz in beengten Einbauverhältnissen
Besonders platzsparende rechteckige Bauform
Für Anwendungen in explosionsgefährdeten Bereichen
Sehr hohe Schaltfrequenz
Für den Anschluss an eigensichere Stromkreise

Technische Daten

Abmessungen [mm]: 40 x 12 x 26
Anschluss an Schaltverstärker: ja
Anschlussspannung DC [V]: 7,5...30; (bei Anwendung außerhalb des Ex-Bereichs)
Umgebungstemperatur-1 [°C]: -20...80
Anzugsdrehmoment - Befestigungsbohrung [Nm]: < 0,5
Anzugsdrehmoment - Gewindebuchse [Nm]: < 1,2; (bei Auflage der Messingbuchse auf die Gegenspannfläche)
ATEX Gerätekennzeichnung: II 1G Ex ia IIB T6 Ga Ta -20...70°C; II 1G Ex ia IIB T5 Ga Ta -20...80°C; II 2G Ex ia IIC T6 Gb Ta -20...70°C; II 2G Ex ia IIC T5 Gb Ta -20...80°C; II 1D Ex ia IIIC T20090°C Da Ta: -20...70°C; II 1D Ex ia IIIC T200100° C Da Ta: -20...80°C
Ausgangsfunktion: Öffner
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 30; (bei Anwendung außerhalb des Ex-Bereichs)
Einbauart: nicht bündig einbaubar
Elektrische Ausführung: NAMUR
Gehäuse: Quaderförmig
Gewicht [g]: 147.500
Hysterese: 1...15
Kabel: Kabel: 2 m, PVC; 2 x 0,5 mm²
Korrekturfaktor (Al): 0.4
Korrekturfaktor (Cu): 0.3
Korrekturfaktor (Ms): 0.5
Korrekturfaktor (V2A): 0.7
Korrekturfaktor Stahl (St37): 1
Max. Eigeninduktivität [µH]: 135
Max. Eigenkapazität [nF]: 110
MTTF: 4899
Nennspannung DC [V]: 8,2; (1kΩ)
Realschaltabstand Sr [mm]: 4 ± 10 %
Schaltabstand [mm]: 4
Schaltfrequenz DC [Hz]: 400
Schaltpunktdrift: -10...10
Schaltverstärker: Anschluss an bescheinigte eigensichere Stromkreise mit den Höchstwerten: U = 15 V / I = 50 mA / P = 120 mW
Schock-/Schwingbeanspruchung: 30 g (11 ms) / 10-55 Hz (1 mm)
Schutzart: IP 67
Schutzklasse: II
Stromaufnahme [mA]: < 1; (sperrend; leitend: > 2,1)
Zulassung: PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X

Produkt-Art: Sensor

Typ: NN5002

Kontaktart: 1 Öffner

Schaltabstand (max.): 4 mm

Ausgänge: NAMUR

Ausführung: Induktiv

Einbauart: nicht bündig

Baugröße: 12 x 26 x 40 mm

Anschluss: Kabel, offenes Ende

Kabellänge: 2 m

Min. Temperatur: -20 °C

Max. Temperatur: 80 °C

Länge: 40 mm

Breite: 12 mm

Höhe: 26 mm

Abm.: (L x B x H) 40 x 12 x 26 mm

Inhalt: 1 St.

Schalt-Frequenz: 400 Hz

UKCA: Ja
