ifm Electronic EVW023 Verbindungsleitung Stecker, gerade, Buchse, gerade 0.5 m Polzahl Sensoren: 4, 5 1 St.

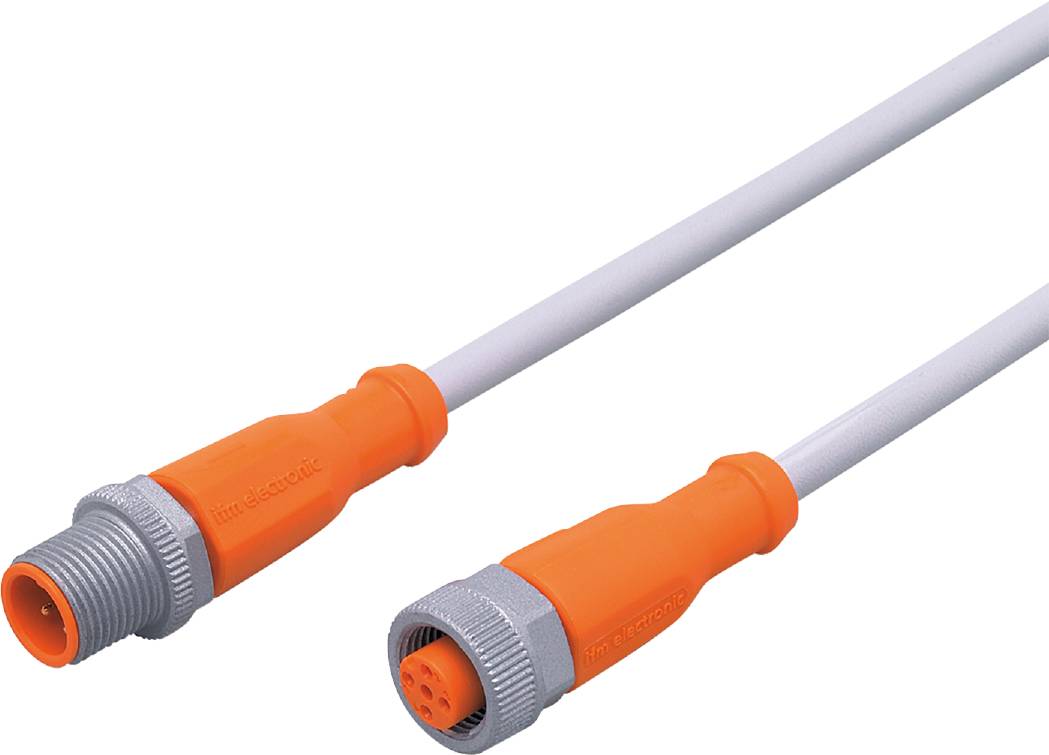

Ein graues und oranges Kabel mit zylinderförmigen Steckern an beiden Enden. Es könnte für elektronische Verbindungen verwendet werden.

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker, gerade

Buchse, gerade

Anschlussseite A

M12

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

Lieferung Do., 12. Nov.

Anzahl

Stück

Gesamt (CHF 24.93 / Stück)

CHF 24.93

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm EVW023 Verbindungskabel

Schweißfunkenbeständiges PUR-Kabel mit Schleppketteneignung
Mutter mit schweißperlenabweisender Spezialbeschichtung
Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag

Technische Daten

Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 2 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -25...90
Applikation: Schweißapplikationen
Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Betriebsspannung [V]: < 250 AC / < 300 DC
Gewicht [g]: 50.900
Kabel: 2. - Kabel: 0,5 m, PUR, halogenfrei, grau, Ø 4,9 mm; nicht strahlenvernetzt (recyclebar); schweißfunkenbeständig; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Lagerfeuchte [%]: 10...100
Lagertemperatur [°C]: -25...55
Schutzart: IP 65; IP 67; IP 68; IP 69K
Schutzklasse: II
Silikonfrei: ja
Steckverbindung: 1.Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, antihaftbeschichtet; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, antihaftbeschichtet; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Strombelastbarkeit gesamt [A]: 4
Umgebungstemperatur bewegt [°C]: -25...90
Werkstoff Überwurfmutter: Messing, antihaftbeschichtet

Typ: EVW023

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gerade
Buchse, gerade

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 4
5

Kabellänge: 0.5 m

Mantelmaterial: PUR

Nennspannung: 250 V/AC
300 V/DC

Kodierung: A
A

Min. Temperatur: -25 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: EVW023

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja
