ifm Electronic EVT046 Verbindungsleitung M12 Stecker, gerade, Buchse, gewinkelt 0.3 m Polzahl Sensoren: 4, 5 1 St. Piece

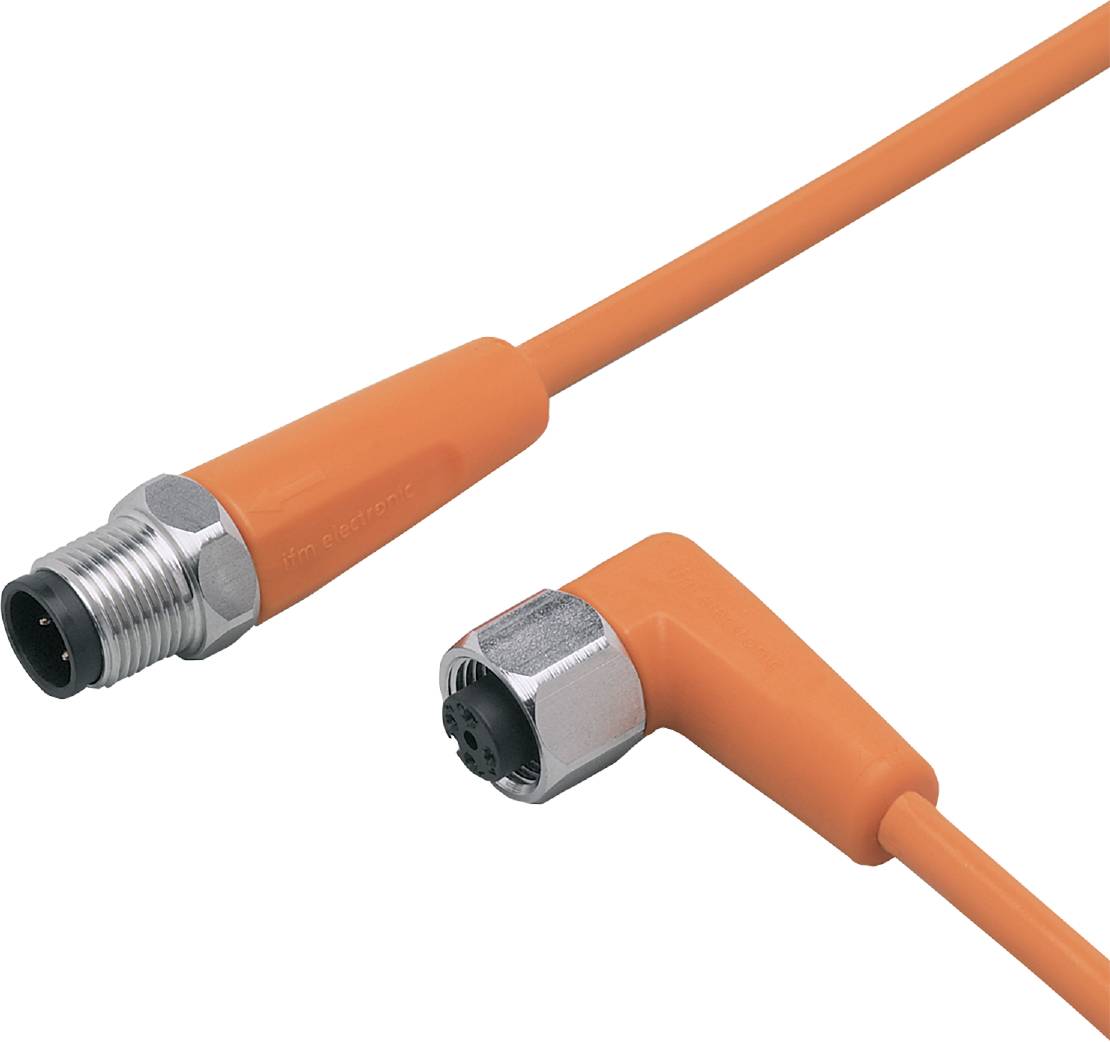

Ein orangefarbenes sensorkabel mit rechtwinkligem Stecker auf der einen Seite und einem geraden Stecker auf der anderen Seite.

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker, gerade

Buchse, gewinkelt

Anschlussseite A

M12

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

Lieferung Do., 12. Nov.

Anzahl

Stück

Gesamt (CHF 35.11 / Stück)

CHF 35.11

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm EVT046 Verbindungskabel

Für den Einsatz in Hygiene- und Nassbereichen in der Lebensmittelindustrie
Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
Großer Betriebstemperaturbereich und hohe Schutzart
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag

Technische Daten

Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 1 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -25...100
Applikation: Hygiene- und Nassbereiche in der Lebensmittelindustrie
Besondere Eigenschaft: silikonfrei; Vergoldete Kontakte; Schleppketteneignung
Betriebsspannung [V]: < 250 AC / < 300 DC
Gewicht [g]: 45.000
Kabel: 2. - Kabel: 0,3 m, PVC, orange, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Lagerfeuchte [%]: 10...100
Lagertemperatur [°C]: -25...55
Schutzart: IP 65; IP 67; IP 68; IP 69K
Schutzklasse: II
Silikonfrei: ja
Steckverbindung: 1.Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Strombelastbarkeit gesamt [A]: 4
Umgebungstemperatur bewegt [°C]: 5...100
Werkstoff Überwurfmutter: 1.4404 (Edelstahl / 316L)

Verpackungsart: Piece

Typ: EVT046

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gerade
Buchse, gewinkelt

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 4
5

Kabellänge: 0.3 m

Mantelmaterial: PVC

Nennspannung: 250 V/AC
300 V/DC

Anschlussquerschnitt (max.): 0.34 mm²

Außen-Ø: 4.9 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: M12 Stecker

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A
A

Kontaktoberfläche: Vergoldet

max. Querschnitt: 0.34 mm²

: IP67/IP69K

Besonderheiten: schleppkettenfähig

Min. Temperatur: -25 °C

Max. Temperatur: 100 °C

Verschlussart: Schraub

Herst.-Teilenr.: EVT046

Inhalt: 1 St.

Kabel-Ø: 4.9 mm

UKCA: Ja
