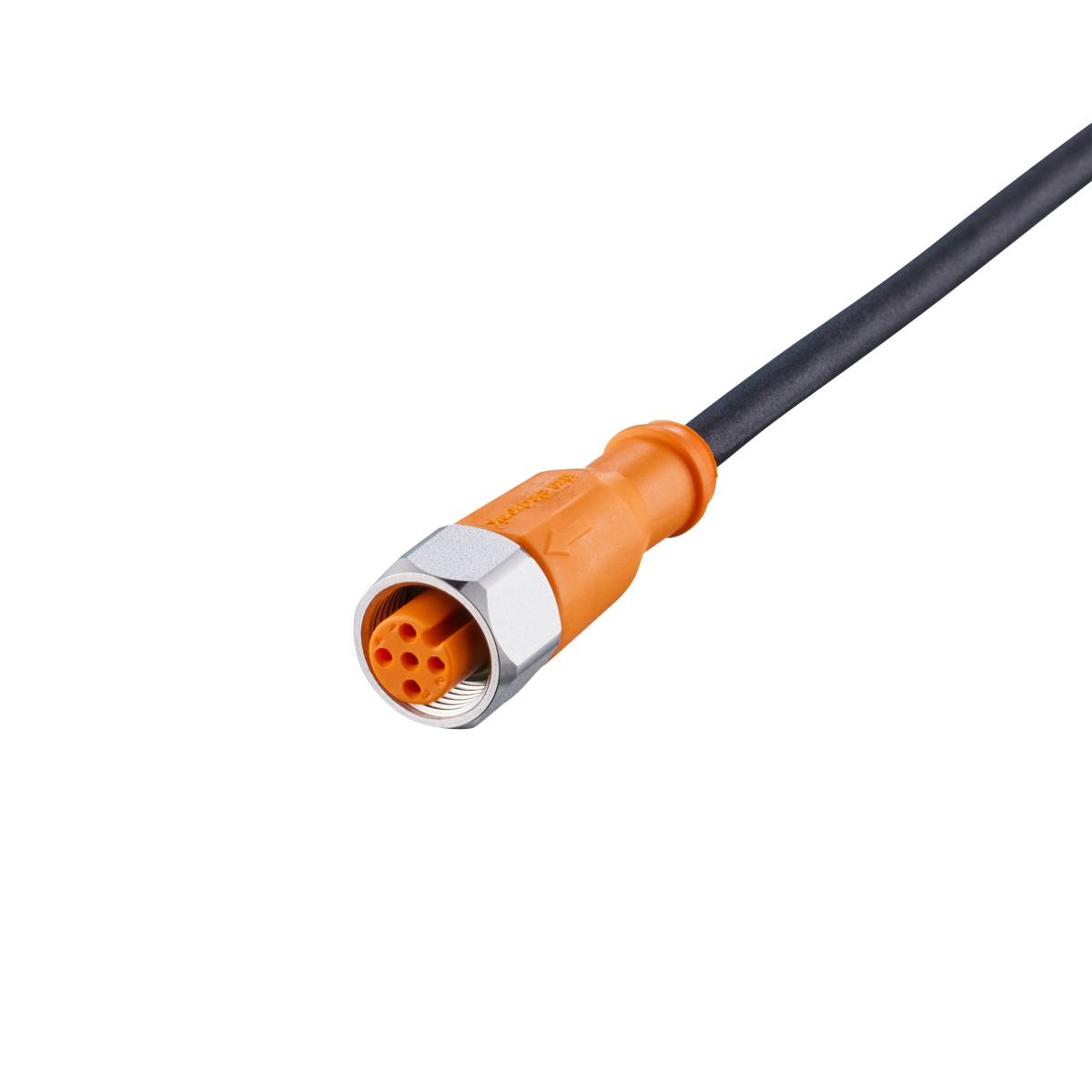

ifm Electronic EVM077 Anschlussleitung M12 Buchse, gerade 5 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Anschlussleitung
Bauform
Buchse, gerade
Anschlussseite A
M12
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 25.86 / Stück)
CHF 25.86
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVM077 Anschlusskabel mit Buchse
- Für den Einsatz in mobilen Arbeitsmaschinen und besonders rauer Industrieumgebung
- Großer Betriebstemperaturbereich und hohe Schutzart
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Widersteht schnellen Temperaturwechseln und Salzsprühnebel
- Resistent gegen Öle und Kühlschmiermittel
Technische Daten
- Abmessungen [mm]: 15,5 x 15,5 x 45
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 2 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -40...90
- Applikation: Anwendungen in besonders rauer Umgebung
- Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
- Betriebsspannung [V]: < 50 AC / < 60 DC
- Gewicht [g]: 214.600
- Kabel: Kabel: 5 m, PUR, halogenfrei, schwarz, Ø 4,9 mm, abgeschirmt; 4 x 0,34 mm² (42 x Ø 0,1 mm )
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: II
- Silikonfrei: ja
- Steckverbindung: Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Geschirmte Anschlussleitung: Schirm nicht aufgelegt
- Strombelastbarkeit gesamt [A]: 4
- Umgebungstemperatur bewegt [°C]: -25...90
- Werkstoff Überwurfmutter: 1.4404 (Edelstahl / 316L)
- Typ
EVM077
- Produkt-Art
Anschlussleitung
- Bauform
Buchse, gerade
- Anschlussseite A
M12
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
5 m
- Mantelmaterial
PUR
- Nennspannung
50 V/AC
60 V/DC
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.9 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
M12 Buchse
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktmaterial
Vergoldete Kontakte
- max. Querschnitt
0.34 mm²
- Besonderheiten
mit Rüttelsicherung
geschirmt
PUR-Mantel
Halogenfrei
schleppkettenfähig
ölbeständig
silikonfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVM077
- Inhalt
1 St.
- Kabel-Ø
4.9 mm
- Kabel-Ø (max.)
4.9 mm
- Kabel-Ø-Bereich
4.9 mm (max)
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3322631 ifm Electronic EVM077 Anschlussleitung M12 Buchse, gerade 5 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3322631 ifm Electronic EVM077 Anschlussleitung M12 Buchse, gerade 5 m Polzahl Sensoren: 5 1 St.
Beschreibung
ifm EVM077 Anschlusskabel mit Buchse
Lieferumfang
- Geliefert wird: Ifm Electronic Anschlusskabel mit Buchse EVM077, Verpackungseinheit: 1 Stk., EAN: 4021179324441
