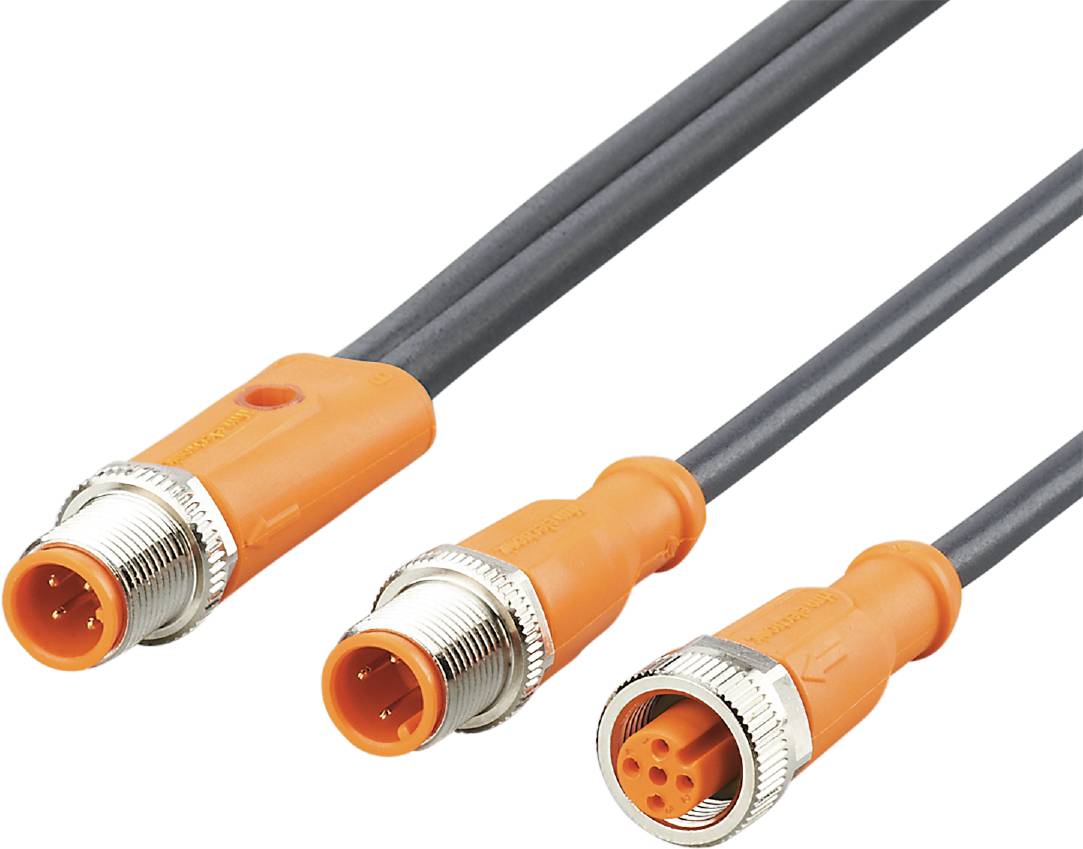

ifm Electronic EVCA47 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 0.2 m Polzahl Sensoren: 4, 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungsleitung
Bauform
Stecker, gerade
Buchse, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12
Anschlussseite B
M12
Datenblatt (PDF)
Anzahl
Gesamt (CHF 29.56 / Stück)
CHF 35.24
-16 %
CHF 29.56
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVCA47 Y-Verbindungskabel
- Y-Verbindungskabel
- Betriebsspannung 50 V AC
- 0,2 m
- PUR
- IP 65
- IP 67
- IP 68
- IP 69K
- Silikonfrei ja
- Halogenfrei ja
- Vergoldete Kontakte ja
Technische Daten
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...90
- Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
- Betriebsspannung [V]: 50 AC / 60 DC
- Gewicht [g]: 59.000
- Kabel: 2. A-C - Kabel: 0,2 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm ) / 2. B-C - Kabel: 0,2 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: III
- Silikonfrei: ja
- Steckverbindung: 1.Stecker C - Pinlayout: 0001 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten! / 3.Buchse A - Pinlayout: 0017 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Messing, vernickelt; Dichtung: FKM; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten! / 4.Stecker B - Pinlayout: 0150 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten!
- Strombelastbarkeit gesamt [A]: 3
- Werkstoff Dichtung: FKM
- Werkstoff Griffkörper: TPU / TPU
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
EVCA47
- Produkt-Art
Verbindungsleitung
- Bauform
Stecker, gerade
Buchse, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12
- Anschlussseite B
M12
- Polzahl
4
5
- Kabellänge
0.2 m
- Mantelmaterial
PUR
- Nennspannung
50 V/AC
60 V/DC
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.3 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Steckanschluss
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
A
- Kontaktmaterial
Vergoldet
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.34 mm²
- Besonderheiten
PUR-Mantel
schleppkettenfähig
Halogenfrei
silikonfrei
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVCA47
- Inhalt
1 St.
- Kabel-Ø
4.3 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3316362 ifm Electronic EVCA47 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 0.2 m Polzahl Sensoren: 4, 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3316362 ifm Electronic EVCA47 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 0.2 m Polzahl Sensoren: 4, 5 1 St.
Beschreibung
ifm EVCA47 Y-Verbindungskabel
Lieferumfang
- Geliefert wird: Ifm Electronic Y-Verbindungskabel EVCA47, Verpackungseinheit: 1 Stk., EAN: 4021179336932
