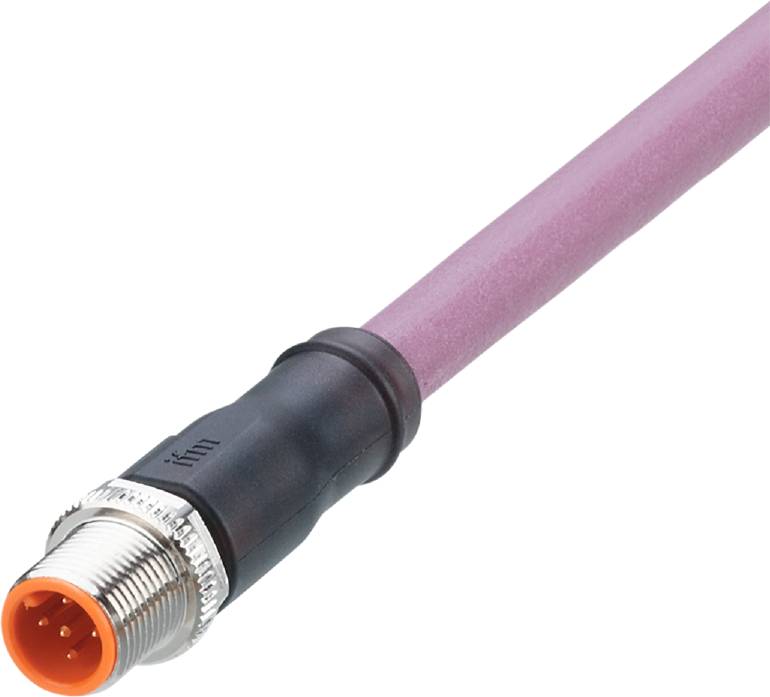

ifm Electronic EVC943 Verbindungsleitung M12 Stecker, gerade 2 m Polzahl Sensoren: 5 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungsleitung
Bauform
Stecker, gerade
Anschlussseite A
M12
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 38.81 / Stück)
CHF 38.81
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVC943 Anschlusskabel mit Stecker
- Resistent gegen Öle und Kühlschmiermittel
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Großer Kabelquerschnitt für die Reduzierung des Spannungsabfalls
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
Technische Daten
- Abmessungen [mm]: 15,5 x 15,5 x 51,5
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...80
- Applikation: CAN-Bus
- Besondere Eigenschaft: halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
- Betriebsspannung [V]: < 30 AC / < 36 DC
- Gewicht [g]: 212.400
- Kabel: Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; RD / BK: 2 x 0,75 mm² (42 x Ø 0,15 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; WH / BU: 2 x 0,5 mm² (19 x Ø 0,19 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; screen: 1 x 0,75 mm² (42 x Ø 0,15 mm )
- Lagerfeuchte [%]: 10...100
- Lagertemperatur [°C]: -25...55
- Schutzart: IP 67; IP 68; IP 69K
- Steckverbindung: Stecker - Pinlayout: 0063 - Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PUR, schwarz; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
- Strombelastbarkeit gesamt [A]: 4
- Werkstoff Griffkörper: PUR
- Werkstoff Überwurfmutter: Messing, vernickelt
- Verpackungsart
Piece
- Typ
EVC943
- Produkt-Art
Verbindungsleitung
- Bauform
Stecker, gerade
- Anschlussseite A
M12
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
2 m
- Mantelmaterial
PUR
- Nennspannung
30 V/AC
36 V/DC
- Anschlussquerschnitt (max.)
0.75 mm²
- Außen-Ø
8.4 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.75 mm²
- Anschluss
M12 Stecker
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.75 mm²
- min. Querschnitt
0.5 mm²
- Besonderheiten
ölbeständig
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVC943
- Inhalt
1 St.
- Kabel-Ø
8.4 mm
- Kabel-Ø (max.)
8.4 mm
- Kabel-Ø (min.)
8.4 mm
- Kabel-Ø-Bereich
8.4 - 8.4 mm
- RoHS-konform
Ja
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3316840 ifm Electronic EVC943 Verbindungsleitung M12 Stecker, gerade 2 m Polzahl Sensoren: 5 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3316840 ifm Electronic EVC943 Verbindungsleitung M12 Stecker, gerade 2 m Polzahl Sensoren: 5 1 St. Piece
Beschreibung
ifm EVC943 Anschlusskabel mit Stecker
Lieferumfang
- Geliefert wird: Ifm Electronic Anschlusskabel mit Stecker EVC943, Verpackungseinheit: 1 Stk., EAN: 4021179338936
