ifm Electronic EVC844 Verbindungsleitung M12 Stecker, gerade 0.5 m Polzahl Sensoren: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungsleitung
Bauform
Stecker, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12
Anschlussseite B
M12
Datenblatt (PDF)
Anzahl
Gesamt (CHF 31.41 / Stück)
CHF 31.41
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

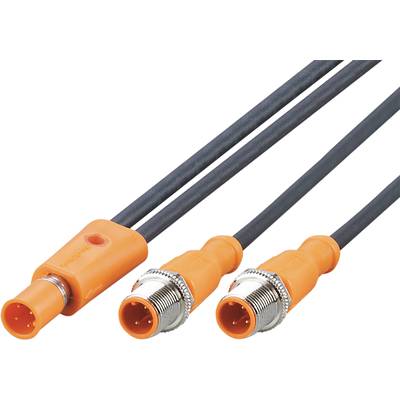

ifm EVC844 Y-Verbindungskabel
- Y-Verbindungskabel
- 0,5
- 1 m
- PUR
- Silikonfrei ja
- Halogenfrei ja
- Vergoldete Kontakte ja
Technische Daten
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...90
- Anzugsdrehmoment [Nm]: 0,6...1,5
- Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
- Betriebsspannung [V]: 24 DC
- Gewicht [g]: 84.700
- Kabel: 3.Stecker A - Kabel: 0,5 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 2 x 0,34 mm² (42 x Ø 0,1 mm ) / 4.Stecker B - Kabel: 1 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 2 x 0,34 mm² (42 x Ø 0,1 mm )
- Lagerfeuchte [%]: 10...100
- Lagertemperatur [°C]: -25...55
- Schutzklasse: III
- Silikonfrei: ja
- Steckverbindung: 1.Stecker C - Pinlayout: 0001 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten! / 3.Stecker A - Pinlayout: 0150 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten! / 4.Stecker B - Pinlayout: 0150 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten!
- Strombelastbarkeit gesamt [A]: 4
- Werkstoff Griffkörper: TPU / TPU
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
EVC844
- Produkt-Art
Verbindungsleitung
- Bauform
Stecker, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12
- Anschlussseite B
M12
- Polzahl
4
- Kabellänge
0.5 m
- Mantelmaterial
PUR
- Nennspannung
24 V/DC
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.9 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
M12 Stecker
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.34 mm²
- Besonderheiten
silikonfrei
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVC844
- Inhalt
1 St.
- Kabel-Ø
4.9 mm
- Kabel-Ø (max.)
4.9 mm
- Kabel-Ø-Bereich
4.9 mm (max)
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3316387 ifm Electronic EVC844 Verbindungsleitung M12 Stecker, gerade 0.5 m Polzahl Sensoren: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3316387 ifm Electronic EVC844 Verbindungsleitung M12 Stecker, gerade 0.5 m Polzahl Sensoren: 4 1 St.
Beschreibung
ifm EVC844 Y-Verbindungskabel
Lieferumfang
- Geliefert wird: Ifm Electronic Y-Verbindungskabel EVC844, Verpackungseinheit: 1 Stk., EAN: 4021179318860
