ifm Electronic EVC437 Verbindungsleitung M12 Stecker, gerade, Buchse, gewinkelt 1 m Polzahl Sensoren: 4, 5 1 St.

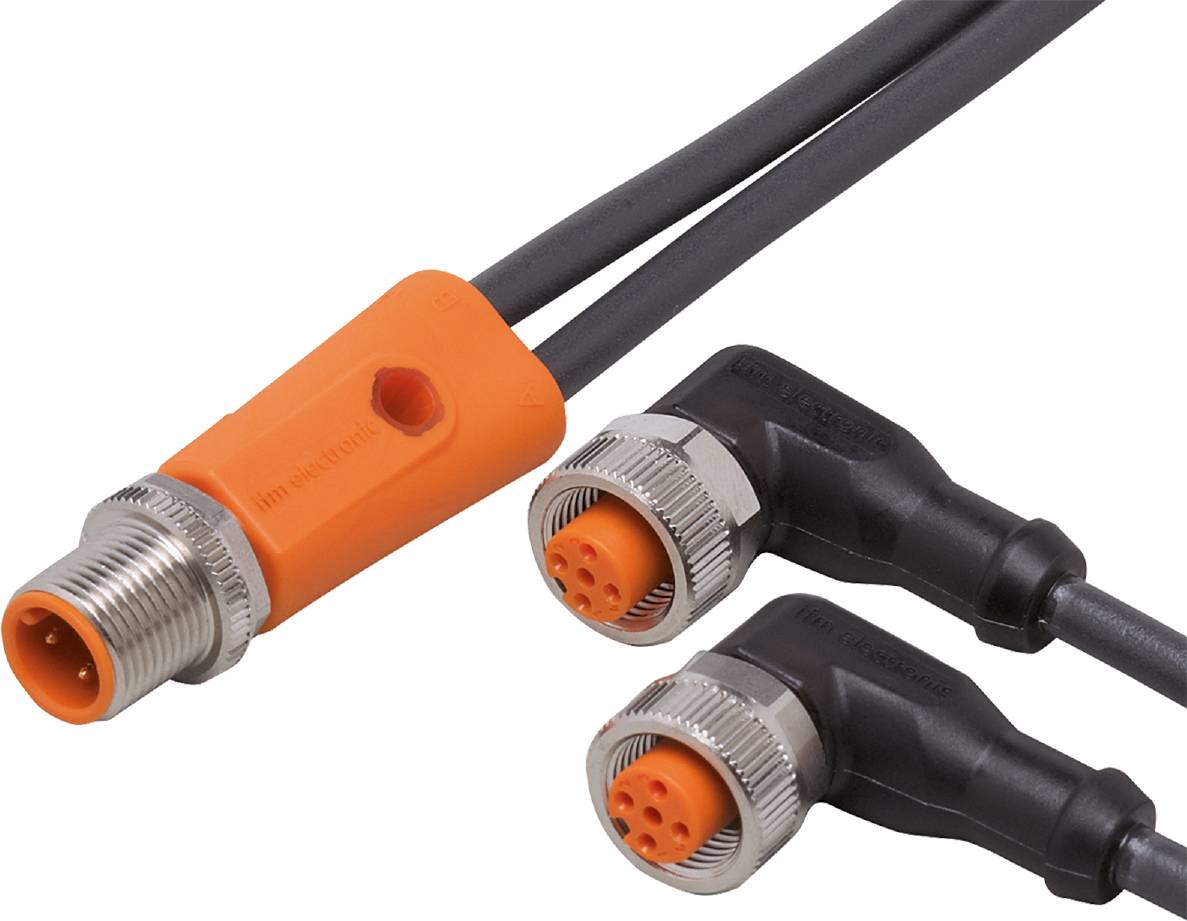

Steckerverbinder mit orangefarbenem Gehäuse und mehreren Pins, angeschlossen an zwei schwarze Kabel. Geeignet für industrielle Anwendungen.

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker, gerade

Buchse, gewinkelt

Anschlussseite A

M12

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 36.96 / Stück)

CHF 42.66

-13 %

CHF 36.96

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm EVC437 Y-Verbindungskabel

Resistent gegen Öle und Kühlschmiermittel
Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag

Technische Daten

Anzahl Steckplätze Zentralverteiler: 2
Anzeige: Schaltzustand: 1 x LED, gelb; Betrieb: 1 x LED, grün
Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -25...90
Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Betriebsspannung [V]: 10...36 DC
Elektrische Ausführung: PNP
Gewicht [g]: 112.000
Kabel: Kabel: 1 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
Schutzart: IP 65; IP 67; IP 68; IP 69K
Schutzklasse: II
Silikonfrei: ja
Steckverbindung: 1.Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 2 x M12, abgewinkelt; Codierung: A; Griffkörper: TPU, schwarz transparent; Arretierung: Messing, vernickelt; Dichtung: FKM; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Strombelastbarkeit gesamt [A]: 4
Umgebungstemperatur bewegt [°C]: -25...90
Werkstoff Dichtung: FKM
Werkstoff Griffkörper: TPU
Werkstoff Überwurfmutter: Messing, vernickelt

Typ: EVC437

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gerade
Buchse, gewinkelt

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 4
5

Kabellänge: 1 m

Mantelmaterial: PUR

Nennspannung: 36 V/DC

Außen-Ø: 4.3 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Stecker
Buchse

Gewinde-Typ Anschlussseite: M12

Kodierung: A
A

Kontaktoberfläche: Vergoldete Kontakte

Besonderheiten: schleppkettenfähig
Halogenfrei
silikonfrei

Min. Temperatur: -25 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: EVC437

Inhalt: 1 St.

Kabel-Ø: 4.3 mm

RoHS-konform: Ja

UKCA: Ja
