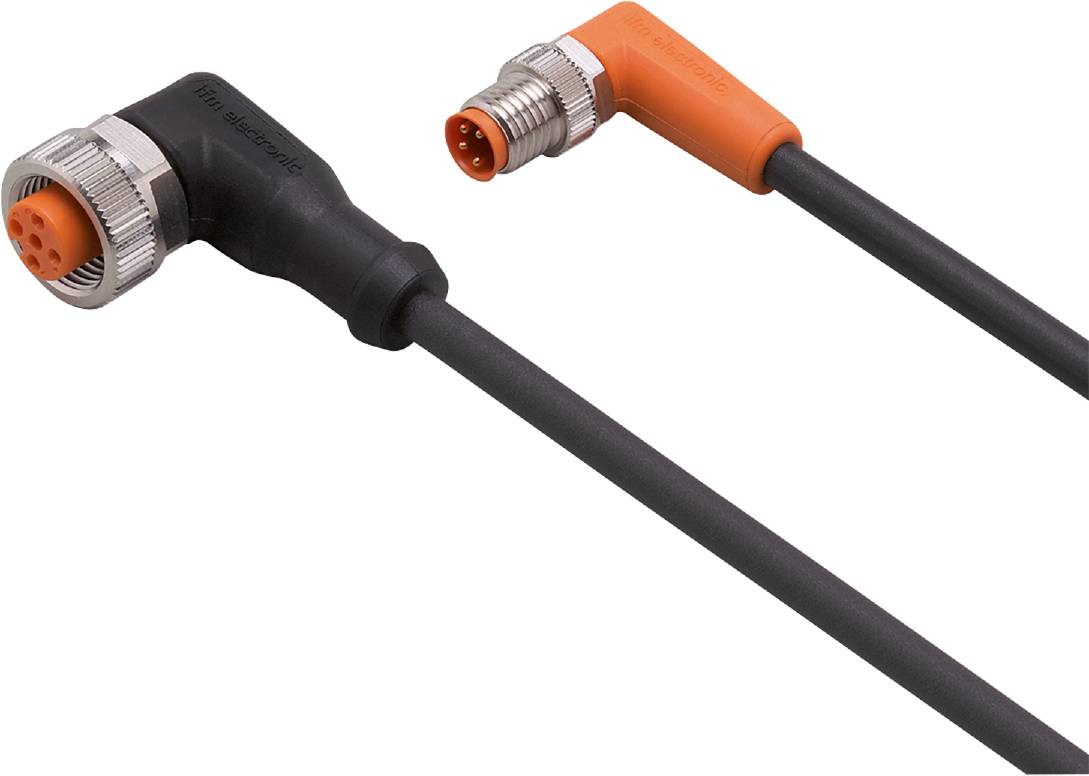

ifm Electronic EVC382 Verbindungsleitung M8 Stecker, gewinkelt, Buchse, gewinkelt 0.3 m Polzahl Sensoren: 4, 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungsleitung
Bauform
Stecker, gewinkelt
Buchse, gewinkelt
Anschlussseite A
M12
Anschlussseite B
M8
Polzahl
4
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 27.71 / Stück)
CHF 27.71
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVC382 Verbindungskabel
- Resistent gegen Öle und Kühlschmiermittel
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- LEDs auch bei starker Lichteinstrahlung gut sichtbar
Technische Daten
- Abmessungen [mm]: 25 x 10 x 25,5
- Anzeige: Schaltzustand: 1 x LED, gelb; Betrieb: 1 x LED, grün
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...90
- Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
- Betriebsspannung [V]: 10...36 DC
- Elektrische Ausführung: PNP
- Gewicht [g]: 36.700
- Kabel: 2. - Kabel: 0,3 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
- MTTF: 20027
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: III
- Silikonfrei: ja
- Steckverbindung: 1.Stecker - Pinlayout: 0060 - Steckverbindung: 1 x M8, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,3...0,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
- Strombelastbarkeit gesamt [A]: 3
- Umgebungstemperatur bewegt [°C]: -25...90
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
EVC382
- Produkt-Art
Verbindungsleitung
- Bauform
Stecker, gewinkelt
Buchse, gewinkelt
- Anschlussseite A
M12
- Anschlussseite B
M8
- Polzahl
4
5
- Kabellänge
0.3 m
- Mantelmaterial
PUR
- Nennspannung
36 V/DC
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.3 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Stecker
- Gewinde-Typ Anschlussseite
M8
- Gewinde-Typ Kabelanschluss und Montage
M8
- Kodierung
A
A
- Kontaktmaterial
Vergoldete Kontakte
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.34 mm²
- Besonderheiten
silikonfrei
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVC382
- Inhalt
1 St.
- Kabel-Ø
4.3 mm
- Kabel-Ø (max.)
4.3 mm
- Kabel-Ø-Bereich
4.3 mm (max)
- RoHS-konform
Ja
