ifm Electronic EVC235 Verbindungsleitung M12 Stecker, gerade, Buchse, gewinkelt 0.3 m Polzahl Sensoren: 4, 4 1 St.

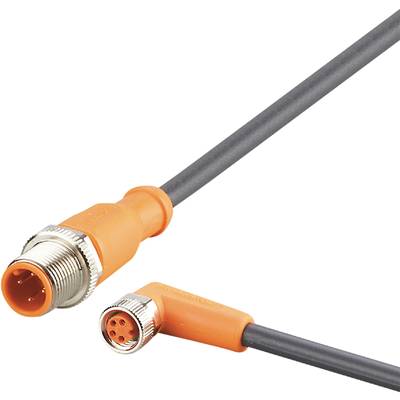

Ein orangefarbenes, zylindrisches Kabel mit zwei Steckverbindern, einem runden männlichen und einem weiblichen Anschluss.

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker, gerade

Buchse, gewinkelt

Anschlussseite A

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 23.08 / Stück)

CHF 23.08

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm EVC235 Verbindungskabel

Resistent gegen Öle und Kühlschmiermittel
Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag

Technische Daten

Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -25...90
Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Betriebsspannung [V]: < 50 AC / < 60 DC
Gewicht [g]: 38.100
Kabel: 2. - Kabel: 0,3 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Schutzart: IP 65; IP 67; IP 68; IP 69K
Schutzklasse: III
Silikonfrei: ja
Steckverbindung: 1.Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm / 3.Buchse - Pinlayout: 0014 - Steckverbindung: 1 x M8, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,3...0,5 Nm
Strombelastbarkeit gesamt [A]: 3
Umgebungstemperatur bewegt [°C]: -25...90
Werkstoff Überwurfmutter: Messing, vernickelt

Typ: EVC235

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gerade
Buchse, gewinkelt

Anschlussseite A: M8

Anschlussseite B: M12

Polzahl: 4
4

Kabellänge: 0.3 m

Mantelmaterial: PUR

Nennspannung: 50 V/AC
60 V/DC

Außen-Ø: 4.3 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Stecker

Gewinde-Typ Anschlussseite: M12

Kodierung: A
A

Kontaktmaterial: Messing

Kontaktoberfläche: Vergoldet

Besonderheiten: Halogenfrei

Min. Temperatur: -25 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: EVC235

Inhalt: 1 St.

Kabel-Ø: 4.3 mm

RoHS-konform: Ja

UKCA: Ja
