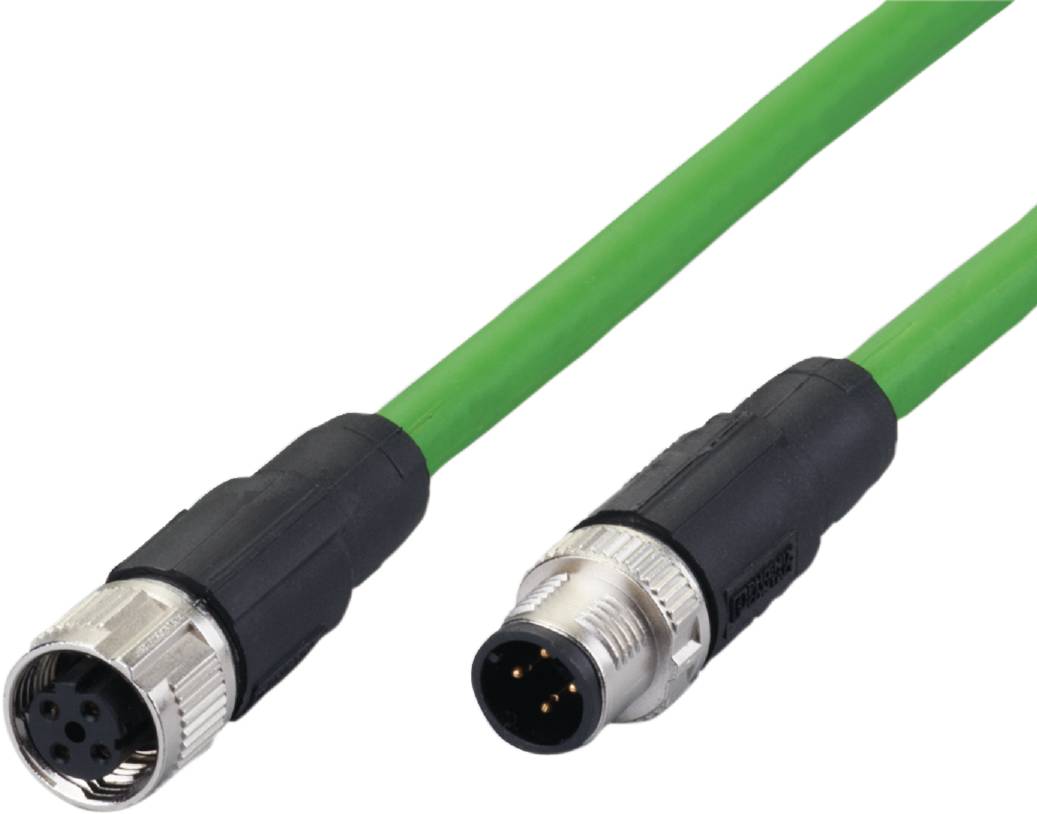

ifm Electronic E12424 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 20 m Polzahl Sensoren: 4, 4 1 St. Piece

Highlights & Details

ifm E12424 Verbindungskabel

Zum Anschluss an die Parametrierschnittstelle des Sensors
Vergoldete Kontakte für die zuverlässige Signalübertragung
Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Gute elektromagnetische Verträglichkeit dank abgeschirmtem Kabel

Technische Daten

Abmessungen [mm]: 15 x 15 x 47,3
Umgebungstemperatur-1 [°C]: -20...90
Ausführung: Ethernetkabel, D-codiert
Besondere Eigenschaft: Vergoldete Kontakte; Abgeschirmte Leitung
Betriebsspannung [V]: < 50 AC / < 60 DC
Gewicht [g]: 1342.000
Kabel: 2. - Kabel: 20 m, PVC, grün, abgeschirmt; 4 x 0,34 mm²
Schutzart: IP 67
Schutzklasse: III
Steckverbindung: 1.Stecker - Pinlayout: 0138 - Steckverbindung: 1 x M12, gerade; Codierung: D; Griffkörper: TPU; Arretierung: Zinkdruckguss, vernickelt; Kontakte: vergoldet; Geschirmte Anschlussleitung: Schirm aufgelegt / 3.Buchse - Pinlayout: 0139 - Steckverbindung: 1 x M12, gerade; Codierung: D; Griffkörper: TPU; Arretierung: Zinkdruckguss, vernickelt; Geschirmte Anschlussleitung: Schirm aufgelegt
Strombelastbarkeit gesamt [A]: 4
Werkstoff Griffkörper: TPU
Werkstoff Überwurfmutter: Zinkdruckguss, vernickelt

Verpackungsart: Piece

Typ: E12424

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gerade
Buchse, gerade

Stecker-Norm: Ethernet

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 4
4

Kabellänge: 20 m

Mantelmaterial: PVC

Nennspannung: 50 V/AC
60 V/DC

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Stecker

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: D
D

Kontaktmaterial: Vergoldete Kontakte

Kontaktoberfläche: Vergoldet

Besonderheiten: geschirmt

Min. Temperatur: -20 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: E12424

Inhalt: 1 St.

UKCA: Ja
