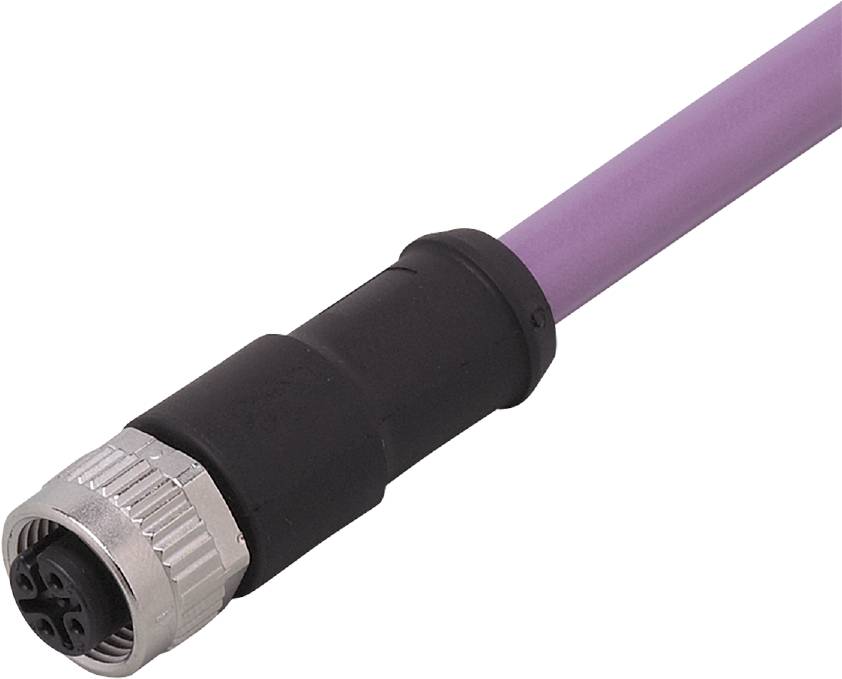

ifm Electronic E11596 Anschlussleitung M12 Buchse, gerade 2 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Anschlussleitung
Bauform
Buchse, gerade
Anschlussseite A
M12
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 46.21 / Stück)
CHF 53.81
-14 %
CHF 46.21
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm E11596 Anschlusskabel mit Buchse
- Zuverlässige Verbindungstechnik für CAN-Bus Teilnehmer
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Großer Betriebstemperaturbereich
- Gute elektromagnetische Verträglichkeit dank abgeschirmtem Kabel
- Vergoldete Kontakte für zuverlässige elektrische Verbindungen
Technische Daten
- Abmessungen [mm]: 14,5 x 14,5 x 43,9
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Biegeradius bei fester Verlegung: min. 5 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 1 Mio.
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -20...80
- Applikation: CAN-Bus
- Besondere Eigenschaft: halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
- Betriebsspannung [V]: < 30 AC / < 36 DC
- Gewicht [g]: 163.000
- Kabel: Kabel: 2 m, PUR, halogenfrei, violett, Ø 6,8 mm, abgeschirmt; RD / BK: 2 x 0,25 mm² (19 x Ø 0,13 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 6,8 mm, abgeschirmt; WH / BU: 2 x 0,34 mm² (19 x Ø 0,16 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 6,8 mm, abgeschirmt; screen: 1 x 0,34 mm² (19 x Ø 0,16 mm )
- Lagertemperatur [°C]: -40...80
- Schutzart: IP 68
- Steckverbindung: Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PUR; Arretierung: Messing, vernickelt; Kontakte: vergoldet
- Strombelastbarkeit gesamt [A]: 4
- Werkstoff Griffkörper: PUR
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
E11596
- Produkt-Art
Anschlussleitung
- Bauform
Buchse, gerade
- Anschlussseite A
M12
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
2 m
- Mantelmaterial
PUR
- Nennspannung
30 V/AC
36 V/DC
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
6.8 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
M12 Buchse
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktmaterial
Vergoldet
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.34 mm²
- Besonderheiten
Halogenfrei
- Min. Temperatur
-20 °C
- Max. Temperatur
80 °C
- Herst.-Teilenr.
E11596
- Inhalt
1 St.
- Kabel-Ø
6.8 mm
- Kabel-Ø (max.)
6.8 mm
- Kabel-Ø-Bereich
6.8 mm (max)
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3317093 ifm Electronic E11596 Anschlussleitung M12 Buchse, gerade 2 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3317093 ifm Electronic E11596 Anschlussleitung M12 Buchse, gerade 2 m Polzahl Sensoren: 5 1 St.
Beschreibung
ifm E11596 Anschlusskabel mit Buchse
Lieferumfang
- Geliefert wird: Ifm Electronic Kabeldose gerade M12 5p CAN Bus hfr E11596, Verpackungseinheit: 1 Stk., EAN: 4021179037730
