ifm Electronic E11591 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 0.3 m Polzahl Sensoren: 5, 5 1 St. Piece

Highlights & Details

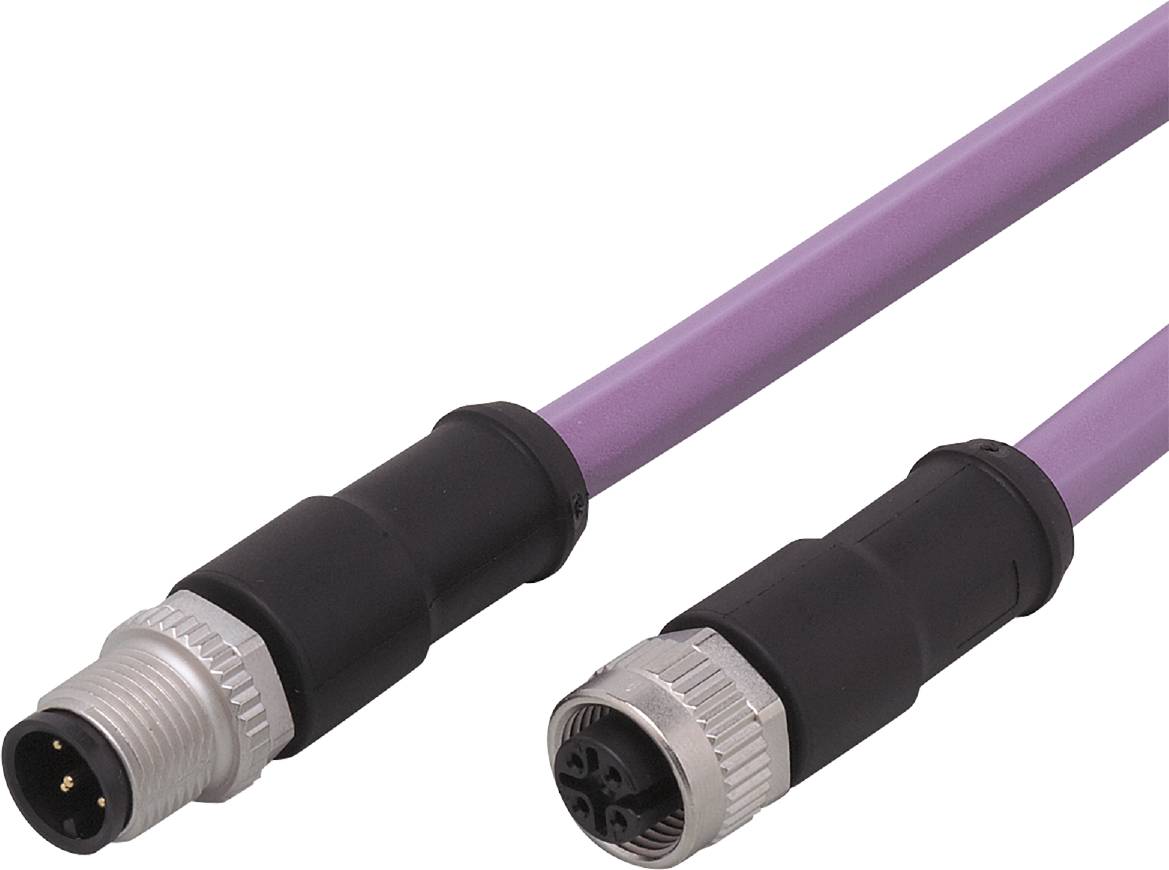

ifm E11591 Verbindungskabel

Zuverlässige Verbindungstechnik für CAN-Bus Teilnehmer
Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Großer Betriebstemperaturbereich
Gute elektromagnetische Verträglichkeit dank abgeschirmtem Kabel
Vergoldete Kontakte für zuverlässige elektrische Verbindungen

Technische Daten

Abmessungen [mm]: 14,5 x 14,5 x 48,5
Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Biegeradius bei fester Verlegung: min. 5 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 1 Mio.
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -20...80
Applikation: CAN-Bus
Besondere Eigenschaft: halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
Betriebsspannung [V]: < 30 AC / < 36 DC
Gewicht [g]: 50.200
Kabel: 2. - Kabel: 0,3 m, PUR, halogenfrei, violett, Ø 7,2 mm, abgeschirmt; verdrillt; 2 (RD) / 3 (BK): 2 x 0,25 mm² (19 x Ø 0,13 mm ) / verdrillt / 2. - Kabel: 0,3 m, PUR, halogenfrei, violett, Ø 7,2 mm, abgeschirmt; verdrillt; 4 (WH) / 5 (BU): 2 x 0,34 mm² (19 x Ø 0,16 mm ) / verdrillt / 2. - Kabel: 0,3 m, PUR, halogenfrei, violett, Ø 7,2 mm, abgeschirmt; 1: 1 x 0,34 mm² (19 x Ø 0,16 mm )
Lagertemperatur [°C]: -40...80
Schutzart: IP 68
Steckverbindung: 1.Stecker - Pinlayout: 0063 - Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PUR; Arretierung: Zinkdruckguss, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PUR; Arretierung: Zinkdruckguss, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,5 Nm
Strombelastbarkeit gesamt [A]: 4
Werkstoff Griffkörper: PUR
Werkstoff Überwurfmutter: Zinkdruckguss, vernickelt

Verpackungsart: Piece

Typ: E11591

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gerade
Buchse, gerade

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 5
5

Kabellänge: 0.3 m

Mantelmaterial: PUR

Nennspannung: 30 V/AC
36 V/DC

Anschlussquerschnitt (max.): 0.34 mm²

Außen-Ø: 7.2 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Stecker
M12 Buchse
M12 Stecker
Buchse

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A
A

Kontaktmaterial: Vergoldete Kontakte

Kontaktoberfläche: Vergoldet

max. Querschnitt: 0.34 mm²

Besonderheiten: schleppkettenfähig
Halogenfrei
geschirmt

Min. Temperatur: -20 °C

Max. Temperatur: 80 °C

Verschlussart: Schraub

Herst.-Teilenr.: E11591

Inhalt: 1 St.

Kabel-Ø: 7.2 mm

Kabel-Ø (max.): 7.2 mm

Kabel-Ø-Bereich: 7.2 mm (max)

RoHS-konform: Ja

UKCA: Ja
