ifm Electronic Drucksensor 1 St. PU503E 0 MPa bis 2.5 MPa M12 Analog Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Relativdruck
Messbereich (Druck) (max.)
2.5 MPa
Datenblatt (PDF)
Anzahl
Gesamt (CHF 203.95 / Stück)
CHF 203.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

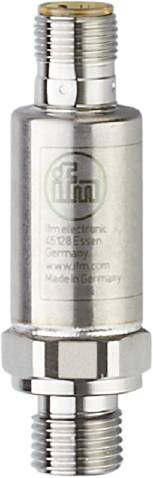

ifm PU503E Elektronischer Drucksensor
- Für die zuverlässige Erfassung des Systemdrucks in mobilen Arbeitsmaschinen
- Robustes Edelstahlgehäuse mit hoher Schock- und Vibrationsfestigkeit
- Kompakte Bauform für den Einsatz in beengten Einbauverhältnissen
- Lebenserwartung von mehr als 60 Millionen Druckzyklen
- Langzeitstabil dank hoher Wiederholgenauigkeit und geringer Kennlinienabweichung
Technische Daten
- Analogausgang Spannung [V]: 0,5...4,5
- Anzahl der analogen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 1
- Druckfestigkeit [MPa]: 6.5
- Druckfestigkeit [psi]: 940
- Kennlinienabweichung: < ± 0,8; (inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese)
- Linearitätsabweichung-Prozent-Spanne: < ± 0,25 (BFSL) / < ± 0,5 (LS)
- Messbereich [MPa]: 0...2,5
- Min. Berstdruck [MPa]: 60
- Umgebungstemperatur-1 [°C]: -40...100
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,05; (bei Temperaturschwankungen < 10 K)
- Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- Applikation: Für den mobilen Einsatz
- Ausgangssignal: Analogsignal
- Bereitschaftsverzögerungszeit [s]: < 0,1
- Betriebsspannung [V]: 8...32 DC
- Dichtung Prozessanschluss: HNBR ( DIN EN ISO 1179-2)
- Drosselelement vorhanden: ja
- Druckart: Relativdruck
- Druckfestigkeit [bar]: 65
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Gesamtzahl Ausgänge: 1
- Gewicht [g]: 58.500
- Hystereseabweichung: < ± 0,2
- Kurzschlussfest: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,1; (pro 6 Monate)
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -40...125
- Messbereich [bar]: 0...25
- Messbereich [psi]: 0...360
- Min. Berstdruck [bar]: 600
- Min. Berstdruck [psi]: 8700
- Min. Druckzyklen: 60 Millionen; (bei 1,2-fachem Nenndruck)
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Lastwiderstand [Ω]: 2000
- MTTF: 658
- Prozessanschluss: Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2)
- Schutzart: IP 67; IP 69K
- Schutzklasse: III
- Sprungantwortzeit Analogausgang [ms]: 2
- Steckverbindung: Pinlayout: 0174 - Steckverbindung: 1 x M12; Codierung: A; Max. Leitungslänge: 30 m
- Stromaufnahme [mA]: < 12
- Temperaturkoeffizient Nullpunkt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoeffizient Spanne: < ± 0,1 (0...80 °C); < ± 0,3 (-40...0 °C / 80...125 °C)
- Überlastfest: ja
- Vakuumfestigkeit [mbar]: -1000
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4542 (Edelstahl / 17-4 PH / 630)
- Verpackungsart
Piece
- Produkt-Art
Drucksensor
- Typ
PU503E
- Anschluss
M12
- Kabellänge
30 m
- Ausführung
Relativdruck
- Ansprechzeit
2 ms
- Ausgänge
Analog Spannung
- Ausgangssignal (min.)
0.5 V
- Ausgangssignal (max.)
4.5 V
- Schnittstellen
M12-Stecker
- Messbereich (Druck) (min.)
0 MPa
- Messbereich (Druck) (max.)
2.5 MPa
- Messbereich (Druck)
0 MPa bis 2.5 MPa
- Betriebsspannung min.
8 V/DC
- Betriebsspannung max.
32 V/DC
- Betriebsspannungsbereich
8 - 32 V/DC
- Kontaktart
Analog
- Berst-Druck
600 bar
- Schlauch-Anschluss
G1/4 AG
- Min. Temperatur
-40 °C
- Max. Temperatur
100 °C
- Gewicht
58.500 g
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3319754 ifm Electronic Drucksensor 1 St. PU503E 0 MPa bis 2.5 MPa M12 Analog Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3319754 ifm Electronic Drucksensor 1 St. PU503E 0 MPa bis 2.5 MPa M12 Analog Piece
Beschreibung
ifm PU503E Elektronischer Drucksensor
Lieferumfang
- Geliefert wird: Ifm Electronic Drucksensor elektronisch PU503E, Verpackungseinheit: 1 Stk., EAN: 4021179327565
