Abbildung ähnlich
ifm Electronic Drucksensor 1 St. PG2449 -0 kPa bis 10 kPa M12 1 Öffner, 1 Schließer, Analog
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Relativdruck
Messbereich (Druck) (max.)
10 kPa
Betriebsspannung max.
32 V/DC
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 729.95 / Stück)
CHF 729.95
inkl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

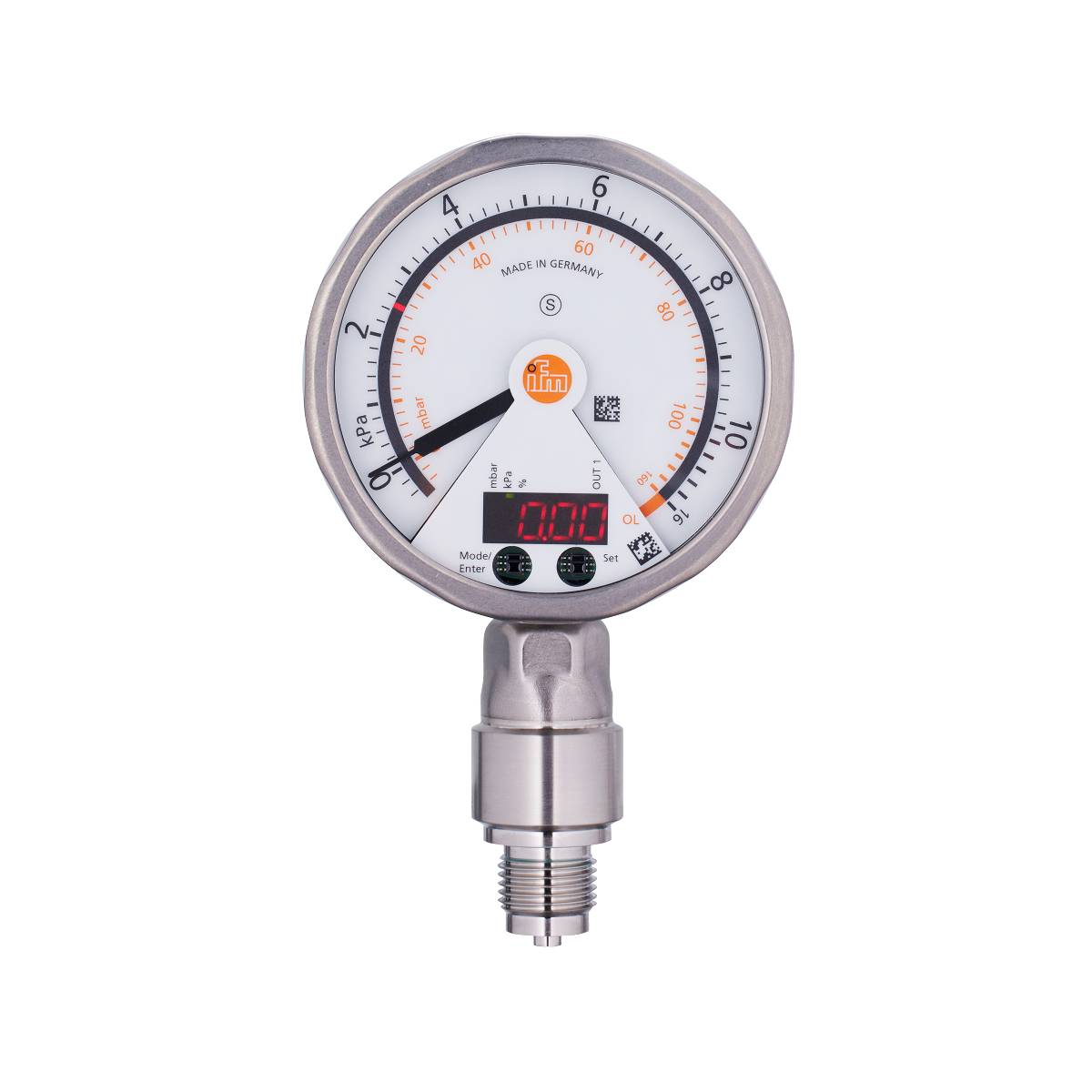

ifm PG2449 Elektronischer Drucksensor mit analoger Anzeige
- Analoganzeige, Druckschalter und -transmitter in einem Gerät
- Sehr gute Ablesbarkeit auch aus großer Entfernung
- Verdrehbares Display mit LED-Bargraph zur Anzeige der Schaltpunkte
- Programmierbarer Schaltausgang und skalierbarer Analogausgang
- Robustes Edelstahlgehäuse für den Einsatz in rauer Industrieumgebung
Technische Daten
- Analogausgang Strom [mA]: 4...20, invertierbar; (skalierbar)
- Analogendpunkt [kPa]: 2...16
- Analogendpunkt [mbar]: 20...160
- Analogstartpunkt [kPa]: -0,5...13,5
- Analogstartpunkt [mbar]: -5...135
- Ansprechzeit [ms]: < 9
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- Anzeige: Anzeigeeinheit: 2 x LED, grün; Schaltzustand: LED, gelb; Schaltpunkte: LED-Ring, rot; Funktionsanzeige: alphanumerische Anzeige, rot 4-stellig; Messwerte: Analoganzeige, 0...350° verdrehbar, Zeiger in stromlosem Zustand nicht sichtbar; Messwerte: alphanumerische Anzeige, rot 4-stellig
- Kennlinienabweichung: < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung))
- Schaltpunktgenauigkeit Spanne: < ± 0,6; (Turn down 1:1)
- Umgebungstemperatur-1 [°C]: -20...80
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
- Applikation: für den industriellen Einsatz
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; (konfigurierbar)
- Bereitschaftsverzögerungszeit [s]: 6
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...32 DC
- Dämpfung Analogausgang dAA [s]: 0,01...30
- Dämpfung Prozesswert dAP [s]: 0,01...30
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250
- Drosselelement vorhanden: nein (nachrüstbar)
- Druckart: Relativdruck
- Druckfestigkeit [kPa]: 400
- Druckfestigkeit [mbar]: 4000
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Elektrische Ausführung: PNP/NPN
- Erweiterter Anzeigebereich max. [kPa]: 16
- Erweiterter Anzeigebereich max. [mbar]: 160
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 563.900
- Hystereseabweichung: < ± 0,5; (Turn down 1:1)
- In Schritten von [kPa]: 0.02
- In Schritten von [mbar]: 0.2
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,1; (Turn down 1:1; pro 6 Monate)
- Max. Bürde [Ω]: (Ub - 10 V) / 20 mA
- max. Spannungsabfall Schaltausgang DC [V]: 2
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -25...80
- Messbereich [bar]: -0,005...0,1
- Messbereich [kPa]: -0,5...10
- Messbereich [mbar]: -5...100
- Min. Berstdruck [kPa]: 3000
- Min. Berstdruck [mbar]: 30000
- Min. Druckzyklen: 100 Millionen
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- MTTF: 97
- Prozessanschluss: Gewindeanschluss G 1/2 Außengewinde
- Rückschaltpunkt rP [kPa]: -0,5...15,96
- Rückschaltpunkt rP [mbar]: -5...159,6
- Schaltfrequenz DC [Hz]: 75
- Schaltpunkt SP [kPa]: -0,46...16
- Schaltpunkt SP [mbar]: -4,6...160
- Schutzart: IP 67; IP 69K
- Schutzklasse: III
- Skala vorhanden: ja
- Sprungantwortzeit Analogausgang [ms]: 28
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 70; (24 V)
- Temperaturkoeffizient Nullpunkt: < ± 0,3; (0...70 °C)
- Temperaturkoeffizient Spanne: < ± 0,3; (0...70 °C)
- Überlastfest: ja
- Verpolungsschutz: ja
- Watchdog integriert: ja
- Werkstoffe in Kontakt mit dem Medium: Al2O3 (Keramik); FKM; 1.4404 (Edelstahl / 316L)
- Produkt-Art
Drucksensor
- Typ
PG2449
- Anschluss
M12
- Ausführung
Relativdruck
- Ausgänge
PNP
NPN
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Schnittstellen
M12-Stecker
- Messbereich (Druck) (min.)
-0 kPa
- Messbereich (Druck) (max.)
10 kPa
- Messbereich (Druck)
-0 kPa bis 10 kPa
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
32 V/DC
- Betriebsspannungsbereich
18 - 32 V/DC
- Kontaktart
1 Öffner
1 Schließer
Analog
- Berst-Druck
3000 kPa
- Schlauch-Anschluss
G1/2 AG
- Min. Temperatur
-20 °C
- Max. Temperatur
80 °C
- Gewicht
563.900 g
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3321588 ifm Electronic Drucksensor 1 St. PG2449 -0 kPa bis 10 kPa M12 1 Öffner, 1 Schließer, Analog
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321588 ifm Electronic Drucksensor 1 St. PG2449 -0 kPa bis 10 kPa M12 1 Öffner, 1 Schließer, Analog
Beschreibung
ifm PG2449 Elektronischer Drucksensor mit analoger Anzeige
