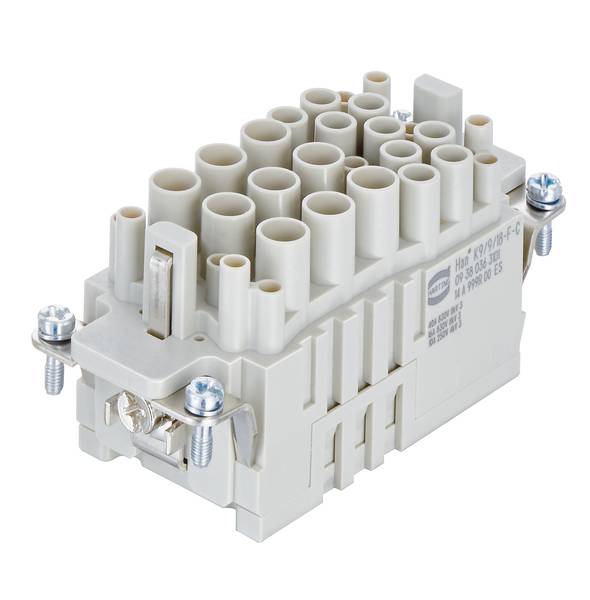

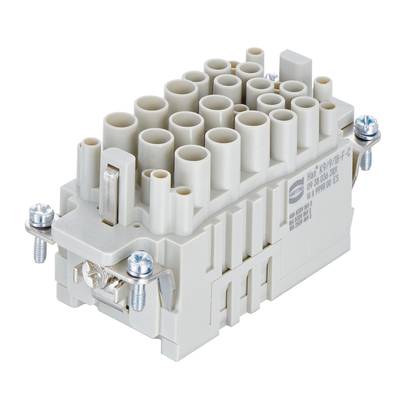

HARTING 09380363101 Stifteinsatz Han® Com 36 + PE Crimpen 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stifteinsatz
Serie
Han® Com
Anschluss
Crimpen
Gesamtpolzahl
36 + PE
Herstellerfarbe
Kieselgrau (RAL 7032)
Datenblatt (PDF)
Anzahl
Gesamt (CHF 29.56 / Stück)
CHF 31.52
-6 %
CHF 29.56
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han-Com®
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 36
- Isolationswiderstand: >1010 Ω
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 72,8 g
- Bezeichnung: Han® K 9/9/18
- Anzahl Signalkontakte: 18
- Anzahl Powerkontakte: 18
- Hinweise: Crimpkontakte bitte separat bestellen.;9x Han® C;9x Han E®;18x Han D®;Zur Sicherstellung eines voreilenden PE-Kontaktes, sind Führungsstifte/Buchsen (09 33 000 9908 / 09 33 000 9909) zu verwenden.
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Leiterquerschnitt: 1,5 ... 6 mm² Power;0,14 ... 4 mm² Power;0,14 ... 2,5 mm² Signal
- Baugröße: 16 B
- Zulassungen: DNV GL
- Bemessungsstrom (Signal): 10 A
- Bemessungsstrom (Power): 40 A;16 A
- PE-Kontakt: ja
- Bemessungsspannung (Power): 830 V
- Bemessungsspannung (Signal): 250 V
- Bemessungsstoßspannung (Signal): 4 kV
- Verschmutzungsgrad (Signal): 3
- Bemessungsstoßspannung (Power): 8 kV
- Verschmutzungsgrad (Power): 3
- Produkt-Art
Stifteinsatz
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® Com
- Besonderheiten
mit PE-Anschluss
- Anschluss
Crimpen
- Polzahl
36
- Gesamtpolzahl
36 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
6 mm²
- Leiterquerschnitt Leistungskontakt (min.)
0.14 mm²
- Leiterquerschnitt Leistungskontakt (max.)
6 mm²
- Leiterquerschnitt Steuerungskontakt (min.)
0.14 mm²
- Leiterquerschnitt Steuerungskontakt (max.)
2.5 mm²
- Steckzyklen
≥ 500
- Baureihe
Han-Com®
- Bemessungsspannung
830 V
- Bemessungsstrom
40 A
- Inhalt
1 St.
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
FALSE
36
Buchse
-40-125 °C
V0
Crimpanschluss
sonstige
FALSE
1.5-6 mm²
1.5-6 mm²
TRUE
sonstige
Thermoplast
Thermoplast
500
36
Dokumente & Downloads
Datenblatt
Datenblatt 3007798 HARTING 09380363101 Stifteinsatz Han® Com 36 + PE Crimpen 1 St.
Datenblatt 3007798 HARTING 09380363101 Stifteinsatz Han® Com 36 + PE Crimpen 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007798 HARTING 09380363101 Stifteinsatz Han® Com 36 + PE Crimpen 1 St.
Beschreibung
Einsätze, Crimpanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Baugröße: 16 B, Kontakte: 36
