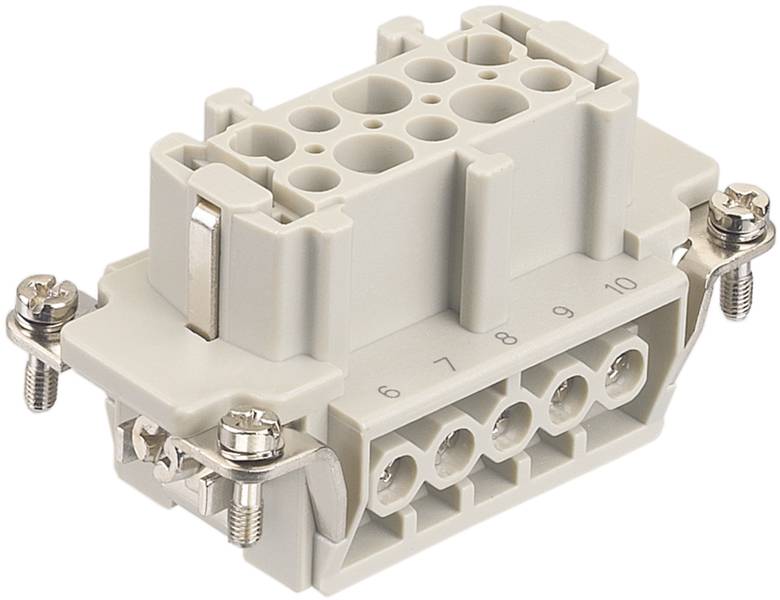

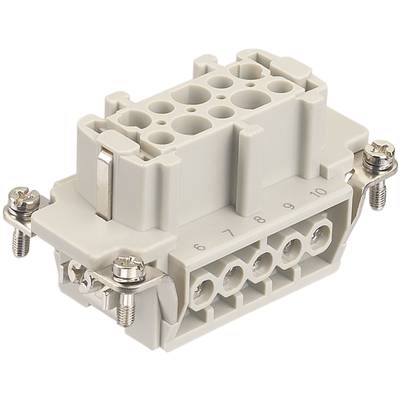

HARTING Han 10Ex Buchseneinsatz (F) Schraubanschluss, 10-polig+PE 90V, 16A - 1 Stück
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Anschluss
Schrauben
Gesamtpolzahl
10 + PE
Herstellerfarbe
Kieselgrau (RAL 7032)
Besonderheiten
mit Schraubanschluss
Datenblatt (PDF)
Anzahl
Gesamt (CHF 21.23 / Stück)
CHF 21.23
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einsätze
- 10, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 16 A, -20..40 °C, 90 V, Schraubanschluss, Mit Drahtschutz: nein, 0,75..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500, 34 mm, 63,8 mm, 34,6 mm
Technische Daten
- Baureihe: Han® Ex
- Anschlussart: Schraubanschluss
- Kontaktanzahl: 10
- Bemessungsstrom: 16 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 1 mΩ
- Grenztemperatur: -20 ... +40 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Nettogewicht: 66,6 g
- Bemessungsspannung: 90 V
- Hinweise: Achtung! Nur in Verbindung mit Han® Ex Gehäusen verwendbar!
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Leiterquerschnitt: 0,75 ... 2,5 mm²
- Anzugsdrehmoment: 0,5 Nm
- Baugröße: 10 B
- PE-Kontakt: ja
- Produkt-Art
Steckverbinder
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Besonderheiten
mit Schraubanschluss
- Anschluss
Schrauben
- Polzahl
10
- Gesamtpolzahl
10 + PE
- Leiterquerschnitt (min.)
0.75 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
500
- Baureihe
Han® Ex
- Bemessungsspannung
90 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
40 °C
- Min. Temperatur
-20 °C
- Voreilender Kontakt (PE)
Ja
- Bauform
Buchse
90 V
FALSE
10
Buchse
-20-40 °C
V0
Schraubanschluss
Silber
FALSE
0.75-2.5 mm²
0.75-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
16 A
Thermoplast
500
10
Dokumente & Downloads
Datenblatt
Datenblatt 3007985 HARTING Han 10Ex Buchseneinsatz (F) Schraubanschluss, 10-polig+PE 90V, 16A - 1 Stück
Datenblatt 3007985 HARTING Han 10Ex Buchseneinsatz (F) Schraubanschluss, 10-polig+PE 90V, 16A - 1 Stück
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007985 HARTING Han 10Ex Buchseneinsatz (F) Schraubanschluss, 10-polig+PE 90V, 16A - 1 Stück
Beschreibung
09360102701 HARTING Han 10Ex Buchseneinsatz (F) Schraubanschluss, 10-polig+PE 90V, 16A: Bauart: Buchseneinsatz (F) Polzahl: 10-polig +PE Anschlusstechnik: Schraubanschluss Bemessungsspannung: Spannung: 90V Bemessungsstrom: Strom: 16A Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 10 polig
