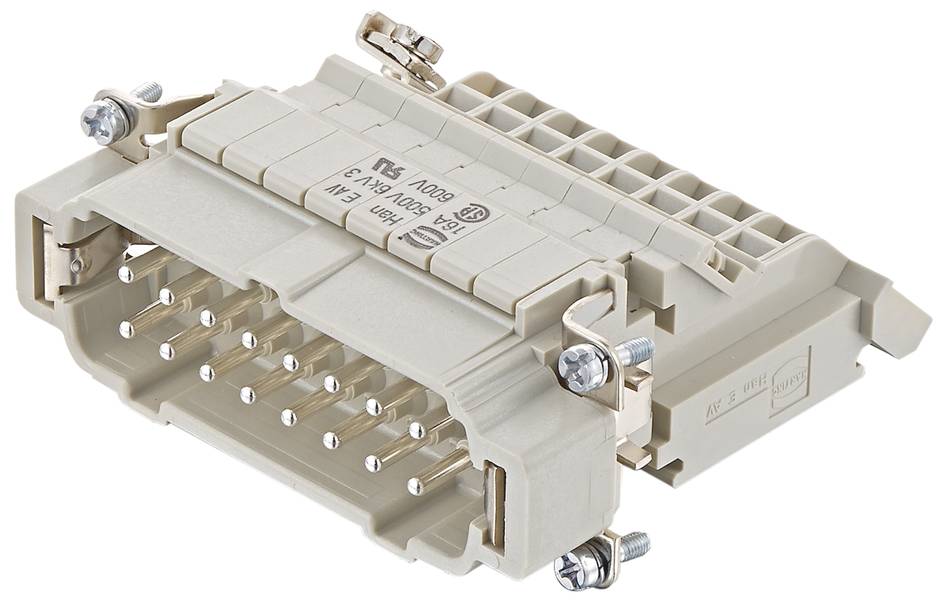

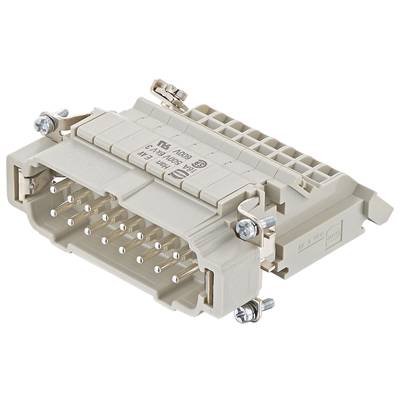

HARTING Han 16E Anschlussverteiler Stifteinsatz (M) ""links"" Schraubanschluss, 16-polig+PE 500V, 16A - 1 Stück
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Steckverbinder
Serie
Han® E
Anschluss
Schrauben
Gesamtpolzahl
16 + PE
Datenblatt (PDF)
Anzahl
Gesamt (CHF 51.76 / Stück)
CHF 55.66
-7 %
CHF 51.76
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einsätze
- 16, Kontakteinsatz ohne Kontakte: nein, Stift, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Schraubanschluss, Mit Drahtschutz: nein, 0,2..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500, 34 mm, 84,4 mm, 78,6 mm
Technische Daten
- Baureihe: Han E® AV
- Komponente: Anschlussverteiler
- Anschlussart: Schraubanschluss
- Kontaktanzahl: 16
- Bemessungsstrom: 16 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 4 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 161,02 g
- Bemessungsspannung: 500 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Stift
- Leiterquerschnitt: 0,2 ... 2,5 mm²
- Beschreibung: Ausführung links;Single-Kontur (SK)
- Anzugsdrehmoment: 0,5 Nm
- Baugröße: 16 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Verpackungsart
Piece
- Produkt-Art
Steckverbinder
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® E
- Besonderheiten
mit Drahtschutz
- Anschluss
Schrauben
- Polzahl
16
- Gesamtpolzahl
16 + PE
- Leiterquerschnitt (min.)
0.2 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
500
- Baureihe
Han E® AV
- Bemessungsspannung
500 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
500 V
FALSE
16
Stift
-40-125 °C
V0
6 kV
Schraubanschluss
Silber
3
FALSE
0.2-2.5 mm²
0.2-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
16 A
Thermoplast
500
16
Dokumente & Downloads
Datenblatt
Datenblatt 3007732 HARTING Han 16E Anschlussverteiler Stifteinsatz (M) ""links"" Schraubanschluss, 16-polig+PE 500V, 16A - 1 Stück
Datenblatt 3007732 HARTING Han 16E Anschlussverteiler Stifteinsatz (M) ""links"" Schraubanschluss, 16-polig+PE 500V, 16A - 1 Stück
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007732 HARTING Han 16E Anschlussverteiler Stifteinsatz (M) ""links"" Schraubanschluss, 16-polig+PE 500V, 16A - 1 Stück
Beschreibung
09330164626 HARTING Han 16E Anschlussverteiler Stifteinsatz (M) links Schraubanschluss, 16-polig+PE 500V, 16A: Typ: 16E Anschlussverteiler Bauart: Stifteinsatz (M) links Polzahl: 16-polig +PE Beschriftung: 1 - 16 + SK Anschlusstechnik: Schraubanschluss Bemessungsspannung: Spannung: 500V nach UL: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=4,0Ohm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,2mm² - 2,5mm² AWG: AWG24 - AWG14 Abisolierlänge: Länge: 8,0mm - 11,0mm Anzugsdrehmoment: Drehmoment: 0,5Nm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 16B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Oberfläche Steckbereich: versilbert (Ag) Oberfläche Anschlussbereich: verzinnt Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Anschlussverteiler mit linker Anordnung. - Zur Aufnahme von Singlekontur Bezeichnungsschildern geeignet. - PE- und Anschlussklemme für Kontakt Nr.1 sind von oben zugänglich. - Montierbar in Standard Anbaugehäusen und auf Norm-Tragschienen durch Verwendung von Kombi-Rastelementen. - Schraubanschlüsse mit integriertem Drahtschutz. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 16 polig
