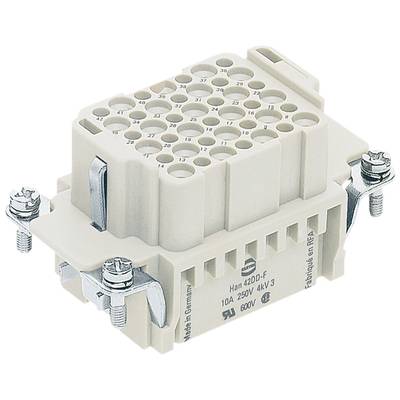

HARTING 09162423101 Stifteinsatz Han® DD 42 + PE Crimpen 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Stifteinsatz
Serie
Han® DD
Anschluss
Crimpen
Gesamtpolzahl
42 + PE
Datenblatt (PDF)
Anzahl
Gesamt (CHF 24.93 / Stück)
CHF 24.93
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einsätze
- 42, Kontakteinsatz ohne Kontakte: nein, Buchse, sonstige, 10 A, -40..125 °C, 250 V, 4 kV, 3, Crimpanschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², V0, Mit Schutzleiter: ja, 10000, 34 mm, 63,8 mm, 36,1 mm
Technische Daten
- Baureihe: Han DD® HMC
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 42
- Bemessungsstrom: 10 A
- Isolationswiderstand: >1010 Ω
- Grenztemperatur: -40 ... +125 °C
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 50,6 g
- Bemessungsspannung: 250 V
- Bemessungsstoßspannung: 4 kV
- Verschmutzungsgrad: 3
- Hinweise: Crimpkontakte bitte separat bestellen.
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Leiterquerschnitt: 0,14 ... 2,5 mm²
- Baugröße: 10 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Steckzyklen mit anderen HMC-Komponenten: ≥ 10.000
- Bemessungsspannung nach CSA: 600 V
- Verpackungsart
Piece
- Produkt-Art
Stifteinsatz
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® DD
- Anschluss
Crimpen
- Polzahl
42
- Gesamtpolzahl
42 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
10.000
- Baureihe
Han DD® HMC
- Bemessungsspannung
250 V
- Bemessungsstrom
10 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- Bauform
Buchse
250 V
FALSE
42
Buchse
-40-125 °C
V0
4 kV
Crimpanschluss
sonstige
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
sonstige
sonstige
10 A
sonstige
10000
42
Dokumente & Downloads
Datenblatt
Datenblatt 3007833 HARTING 09162423101 Stifteinsatz Han® DD 42 + PE Crimpen 1 St. Piece
Datenblatt 3007833 HARTING 09162423101 Stifteinsatz Han® DD 42 + PE Crimpen 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007833 HARTING 09162423101 Stifteinsatz Han® DD 42 + PE Crimpen 1 St. Piece
Beschreibung
Einsätze, Crimpanschluss, Buchse, RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 10 B, Kontakte: 42, Leiterquerschnitt: 0,14...2,5 mm²
