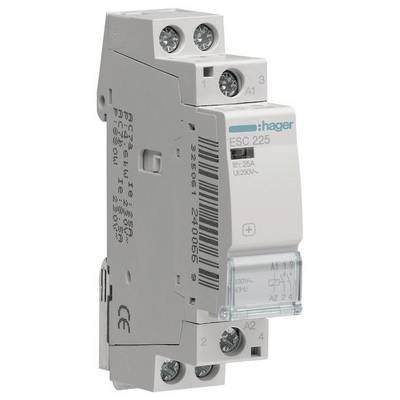

Hager Sonstiges Relais Installationsschütz 2 Schließer 230 W 230 V 25 A Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Installationsschütz
Polzahl
2polig
Nennspannung
230 V
Laststrom
25 A
Leistung
230 W
Datenblatt (PDF)
20 Stück
Anzahl
Gesamt (CHF 31.41 / Stück)
CHF 31.41
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Installationsschütz 25A 2Schließer 230V
- Anzahl Schlieer: 2
- Bemessungs-/Laststrom: 25 A
- Produkttyp: Sonstiges Relais
- Typ: Sonstiges Relais
Technische Daten
- Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
- Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
- Anzahl Module: 1
- Anzahl Schließerkontakte: 2
- Anzahl der Kontakte: 2
- Anzahl Öffnerkontakte: 0
- Anzugsverbrauch: 10,70 VA
- Bemessungsbetriebsspannung Ue: 230 - 230 V
- Betriebstemperatur: -10 - 50 °C
- Breite: 17,85 mm
- Brummfrei: Nein
- Frequenz: 50 - 50 Hz
- Gebrauchskategorie: AC-7a/AC-7b
- Gerätelebensdauer, elektrische Schaltspiele: 30000
- Gerätelebensdauer, mechanische Schaltspiele: 100000
- Gesamtverlustleistung unter Nennstrom: 4 W
- Höhe: 83 mm
- Isolationsspannung Ui: 250 V
- Kontaktart: 2S
- Lager-/Transporttemperatur: -40 - 80 °C
- Mit Schieber für Handschaltung: Nein
- Nennstrom: 25 A
- Nominales Drehmoment: 1,20 - 1,20 Nm
- Steuerspannung AC: 230 - 230 V
- Steuerspannung DC: 0 - 0 V
- Stoßspannungsfestigkeit Uimp: 4000 V
- Strombelastbarkeit bei AC1: 25 A
- Strombelastbarkeit bei AC3: 8,5 A
- Tiefe: 60 mm
- Verpackungsart
Piece
- Produkt-Art
Installationsschütz
- Typ
Sonstiges Relais
- Polzahl
2polig
- Kontaktart
2 Schließer
- Hilfskontaktart
2 Schließer
- Nennspannung
230 V
- Steuerspannung (max.)
230 V/AC
- Steuerspannungs-Bereich
230 V/AC (max)
- Schaltspannung (max.)
230 V/AC
- Max. Schaltleistung
1900 W
- Dauerstrom (max.)
25 A
- Laststrom
25 A
230 W
- Montageart
Hutschiene
- Anschluss
Power Rail
IP2X
- Breite
83.0000 mm
- Höhe
18.0000 mm
- Tiefe
60 mm
- Abm.
(B x H x T) 83.0000 x 18.0000 x 60 mm
- Inhalt
1 St.
- Gewicht
1.44
60 mm
230-230 V
AC
IP2X
TRUE
0
2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3194553 Hager Sonstiges Relais Installationsschütz 2 Schließer 230 W 230 V 25 A Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3194553 Hager Sonstiges Relais Installationsschütz 2 Schließer 230 W 230 V 25 A Piece 1 St.
Beschreibung
InstallationsSchütze 25A 2S 230V. Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Ausführung
- Allgemein:
- Kontakt Strombelastbarkeit: 25 A
- Kabelquerschnitt: 1/10 mm²
- AC Eingangsspannung: 230 V
- AC Eingangsfrequenz: 50 Hz
Lieferumfang
- Geliefert wird: Hager Schütz 25A 2S 230V ESC225, Verpackungseinheit: 1 Stk., EAN: 3250612400669
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
