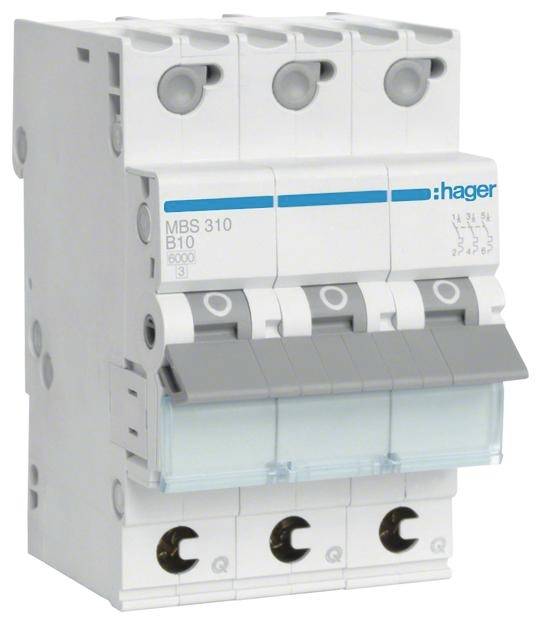

Hager MBS310 MBS310 Leitungsschutzschalter 3polig 10 A 400 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leitungsschutzschalter
Polzahl
3
Nennstrom - gerundet
10 A
Nennstrom
10 A
Herstellerfarbe
Mehrfarbig
Datenblatt (PDF)
51 Stück
Anzahl
Gesamt (CHF 42.51 / Stück)
CHF 42.51
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Hager MBS310 Leitungsschutzschalter 3polig 6kA B-10A QuickConnect 3M
- Allgemein:
- Nennstrom: 10 A
- AC Eingangsfrequenz: 50 - 60 Hz
- Typ: Typ B
- Anzahl Module (max.): 3 Modul(e)
- Breite: 52,5 mm
- Tiefe: 70 mm
- Höhe: 83,4 mm
Technische Daten
- 360° Montagemöglichkeit: Ja
- Anschlussart: quickconnect
- Anschlussquerschnitt bei flexiblem Leiter: 1 - 25 mm²
- Anschlussquerschnitt bei starrem Leiter: 1 - 35 mm²
- Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter: 1,5 - 4,0 mm²
- Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter: 1,5 - 4,0 mm²
- Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
- Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
- Anzahl Module: 3
- Auslösecharakteristik: B
- Ausrichtung obere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
- Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 10 kA
- Bemessungsbetriebsspannung Ue: 230 - 400 V
- Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
- Betriebstemperatur: -25 - 70 °C
- Breite: 52,50 mm
- Energiebegrenzungsklasse I²t: 3
- Frequenz: 50 - 60 Hz
- Gesamtverlustleistung unter Nennstrom: 5,80 W
- Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
- Höhe: 83,40 mm
- IP-Klasse (Ingress Protection): IP20
- Isolationsspannung Ui: 500 V
- Luftfeuchtigkeitsschutz: Für alle Klimabereiche
- Nennstrom: 10 A
- Nennstrom bei -10°C: 12,5 A
- Nennstrom bei -15°C: 12,8 A
- Nennstrom bei -5°C: 12,2 A
- Nennstrom bei 0 °C: 11,9 A
- Nennstrom bei 10°C: 11,3 A
- Nennstrom bei 15°C: 11 A
- Nennstrom bei 20 °C: 10,7 A
- Nennstrom bei 25°C: 10,4 A
- Nennstrom bei 30°C: 10 A
- Nennstrom bei 35°C: 9,6 A
- Nennstrom bei 40 °C: 9,3 A
- Nennstrom bei 45 °C: 8,9 A
- Nennstrom bei 50 °C: 8,4 A
- Nennstrom bei 55°C: 8 A
- Nennstrom bei 5°C: 11,6 A
- Nennstrom bei 60°C: 7,5 A
- Nennstrom bei 65°C: 7 A
- Nennstrom bei 70°C: 6,5 A
- Nominales Drehmoment: 2,80 - 2,80 Nm
- Polart: 3P
- Stoßspannungsfestigkeit Uimp: 4000 V
- Tiefe: 70 mm
- Versorgungsspannungsart: AC
- Produkt-Art
Leitungsschutzschalter
- Polzahl
3
- Nennstrom - gerundet
10 A
- Nennstrom
10 A
- Herstellerfarbe
Mehrfarbig
- Abm.
(B x H x T) 87.0000 x 53.0000 x 73.0000 mm
- Inhalt
1 St.
- Nennspannung
400 V
- Breite
87.0000 mm
- Höhe
53.0000 mm
- Tiefe
73.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3198939 Hager MBS310 MBS310 Leitungsschutzschalter 3polig 10 A 400 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3198939 Hager MBS310 MBS310 Leitungsschutzschalter 3polig 10 A 400 V
Beschreibung
Leitungsschutzschalter 3 polig 6kA B-Charakteristik 10A QuickConnect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Ausführung
- Allgemein:
- Nennstrom: 10 A
- AC Eingangsfrequenz: 50 - 60 Hz
- Typ: Typ B
- Anzahl Module (max.): 3 Modul(e)
- Breite: 52,5 mm
- Tiefe: 70 mm
- Höhe: 83,4 mm
Lieferumfang
- Geliefert wird: Hager Leitungsschutzschalter 3p. B-10A,6kA,3M QC MBS310, Verpackungseinheit: 1 Stk., EAN: 3250614314865
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
