GW Instek GPT-15003 AC/DC/IR Sicherheitsanalysator – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Ein Gerät zur Sicherheitstests von elektrischen Geräten zeigt einen Testbildschirm mit den Werten '4.999 V' und '9 µA'. Tasten und Anzeigen vorhanden.

Ein Gerät zur Sicherheitstests von elektrischen Geräten zeigt einen Testbildschirm mit den Werten '4.999 V' und '9 µA'. Tasten und Anzeigen vorhanden.

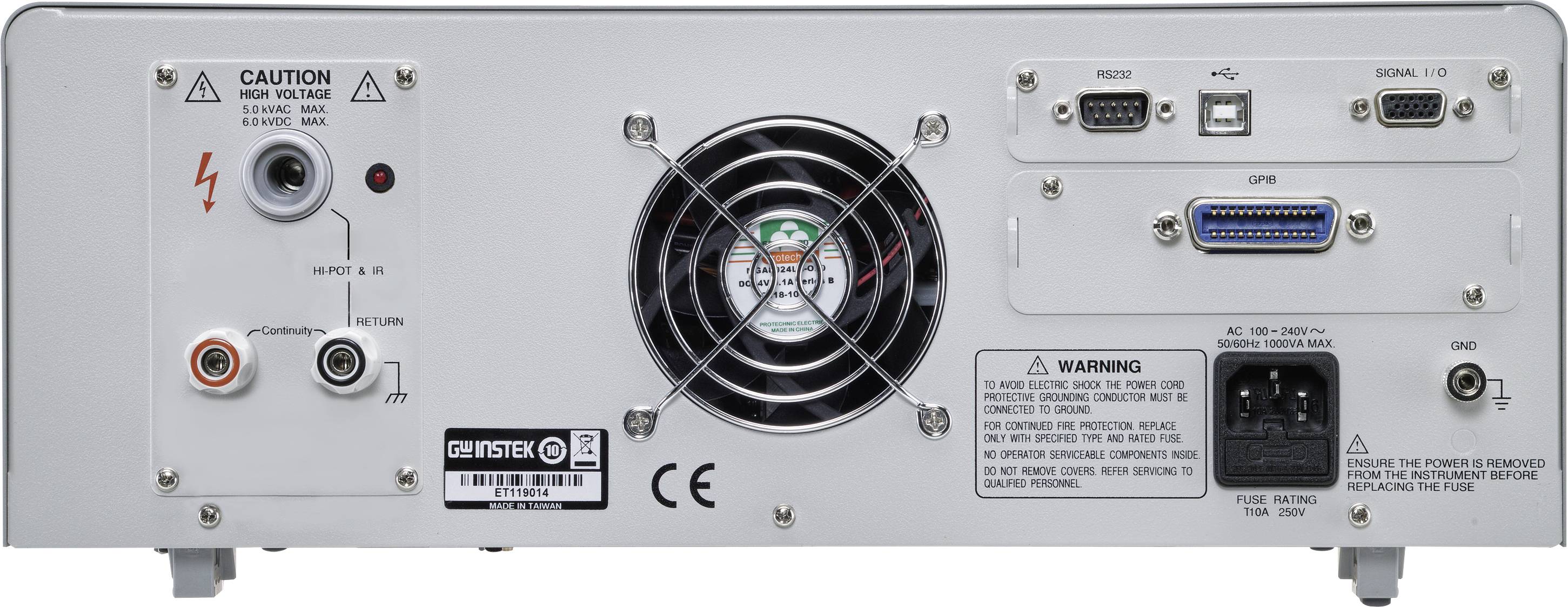

'Rückseite eines elektronischen Geräts mit Lüfter, Stromanschluss, Schnittstellen für Signal, Reset und Erdung. Sicherheitswarnung sichtbar.'

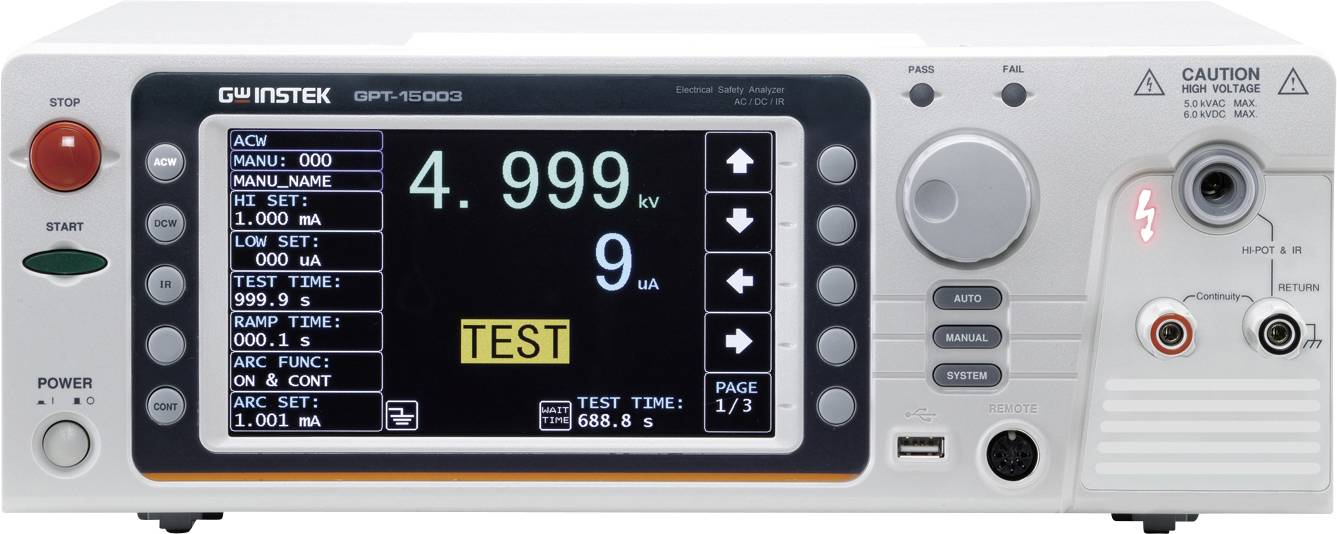

Ein elektronisches Prüfgerät mit digitalem Display zeigt ‘4.999 kV’ und ‘9 µA’. Knöpfe und Anschlüsse befinden sich rechts.

1/3

GW Instek

Datenblatt (PDF)

Lieferung Do., 29. Okt.

Anzahl

Stück

Gesamt (CHF 4'099.95 / Stück)

CHF 4'099.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausgangsspannungsbereich: 0.050 kV - 5000 kV
Ausgangsspannung Genauigkeit: +- 1% + 5 V
Messbereich: 1μA - 100 mA
Messbereich Genauigkeit: +- 1.5 % + 30 μA
Gleichstrom, Wechselstrom, Isolationswiderstand, Ground Bond

Produkt-Art: Sicherheitsanalysator

Messfunktion: Analyse

: Werksstandard (ohne Zertifikat)

Schnittstellen: USB
RS232

Abm.: (L x B x H) 38 x 49.2 x 14.8 cm

Gewicht: 17 kg

Anzeige-Art: LCD

Breite: 49.2 cm

Höhe: 14.8 cm

Länge: 38 cm

Dokumente & Downloads

Datenblatt

Datenblatt 2348374 GW Instek GPT-15003 AC/DC/IR Sicherheitsanalysator

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2348374 GW Instek GPT-15003 AC/DC/IR Sicherheitsanalysator

Beschreibung

GW Instek stellt das Flaggschiff-Modell (500VA Ausgangskapazität) des Sicherheitsanalysators vor - die GPT-15000-Serie, die als erster Sicherheitsanalysator der Welt die IEC 61010-2-034 (Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Besondere Anforderungen an Messgeräte für Isolationswiderstand und Prüfgeräte für elektrische Festigkeit) erfüllt, die vorschreibt, dass die Anforderungen an die Software- und Hardwareschnittstellen bei der Entwicklung von Hochspannungs- und Isolationswiderstandsprüf- und -messgeräten befolgt werden müssen, um sicherzustellen, dass die Benutzer bei der Verwendung der Geräte den notwendigen Schutz und die Warnung erhalten.

Ausführung

500VA AC Testkapazität (Kurzschlussstrom > 200 mA)
Entspricht der IEC 61010-2-034
7"-TFT-LCD
Manuell / Auto-Modus
RMS-Strommessung
Einschaltvorgang im Nulldurchgang
Steuerbare Ramp-up & Ramp-down Zeit
Kapazitive Lasttestfunktion bis zu 47 μF
Statistik- & Analysefunktion
Sweep-Funktion für DUT-Charakteristik-Analyse
Komfortabler AUTO-Modus einfaches Ablesen der Ergebnisse & Beurteilung
Erfüllt die Konstruktionsanforderungen der IEC 61010-2-034
Hohe Prüfgenauigkeit und hohe Auflösung
Flexibler ergänzender Prüfmechanismus
Statistik und Analyse
Automatischer Sweep und tabellarische Prüfung
Vollständige Schnittstelle zur Abfrage von Testdaten

Hinweise

Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.

Beschreibung

GW Instek stellt das Flaggschiff-Modell (500VA Ausgangskapazität) des Sicherheitsanalysators vor - die GPT-15000-Serie, die als erster Sicherheitsanalysator der Welt die IEC 61010-2-034 (Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Besondere Anforderungen an Messgeräte für Isolationswiderstand und Prüfgeräte für elektrische Festigkeit) erfüllt, die vorschreibt, dass die Anforderungen an die Software- und Hardwareschnittstellen bei der Entwicklung von Hochspannungs- und Isolationswiderstandsprüf- und -messgeräten befolgt werden müssen, um sicherzustellen, dass die Benutzer bei der Verwendung der Geräte den notwendigen Schutz und die Warnung erhalten.

Ausführung

500VA AC Testkapazität (Kurzschlussstrom > 200 mA)
Entspricht der IEC 61010-2-034
7"-TFT-LCD
Manuell / Auto-Modus
RMS-Strommessung
Einschaltvorgang im Nulldurchgang
Steuerbare Ramp-up & Ramp-down Zeit
Kapazitive Lasttestfunktion bis zu 47 μF
Statistik- & Analysefunktion
Sweep-Funktion für DUT-Charakteristik-Analyse
Komfortabler AUTO-Modus einfaches Ablesen der Ergebnisse & Beurteilung
Erfüllt die Konstruktionsanforderungen der IEC 61010-2-034
Hohe Prüfgenauigkeit und hohe Auflösung
Flexibler ergänzender Prüfmechanismus
Statistik und Analyse
Automatischer Sweep und tabellarische Prüfung
Vollständige Schnittstelle zur Abfrage von Testdaten

Hinweise

Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
