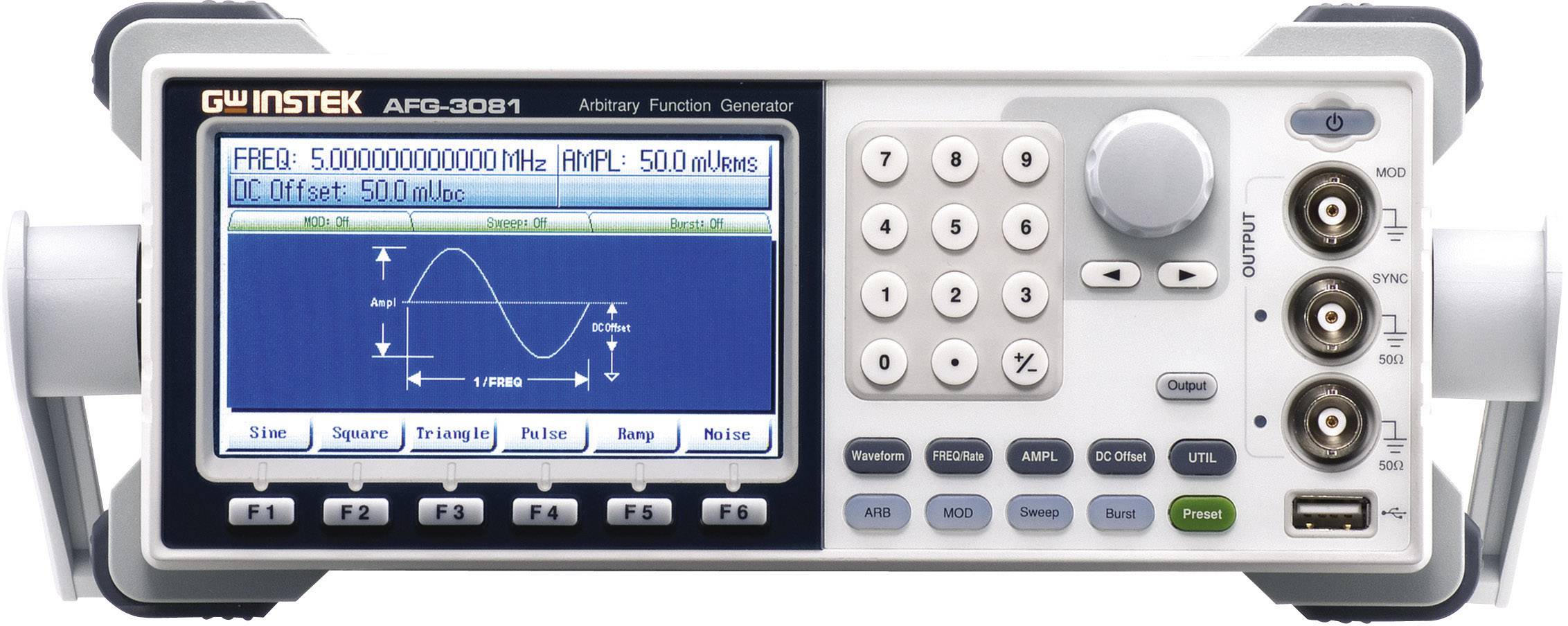

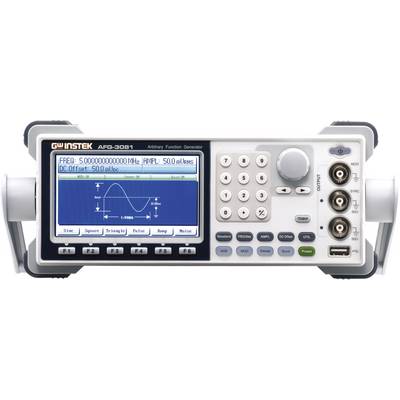

GW Instek AFG-3081 Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 1-Kanal Sinus, Rechteck, Dreieck, Puls, Rauschen, Arb
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 3’006.43 / Stück)
CHF 3’006.43
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Arbiträrer Funktionsgenerator AFG-3081
- Bandbreite 1 µHz - 80 MHz
- Arbiträr-Generator 200 MSa/s
- Direkte digitale Signalerzeugung (DDS)
Technische Daten
- AM/FM/PWM-Modulation: 2 mHz - 20 kHz
- FSK-Modulation: 2 mHz - 100 kHz
- Display-Auflösung (RGB): 480 x 272 Pixel
- Offset: 10 mVpp - 10 Vpp
- Kurvenspeicher: 1 MPt
- Impedanz: 50 Ω
- Auflösung: 1 µHz
- Anzeige: Grafik-Farb-LCD 10,9 cm
- Sweep-Funktion
- Signal-Ausgangsform
Sinus/Rechteck/Rampe/Puls/Rauschen/DC/Sin(x)/x/Exp Anstieg-Abfall/Negative Rampe/Arbiträr-Signal
- Produkt-Art
Funktionsgenerator netzbetrieben
- Frequenz-Bereich
1 µHz - 80 MHz
- Signal-Ausgangsformen
Sinus
Rechteck
Dreieck
Puls
Rauschen
Arbiträr
- Frequenz-Bereich Sinus
1 µHz - 80 MHz
- Frequenz-Bereich Rechteck
1 µHz - 80 MHz
- Anstiegszeit Rechteck
<8 ns
- Anzeige
LCD
- Frequenz-Bereich Dreieck
1 µHz - 1 MHz
Werksstandard (ohne Zertifikat)
- Wobbel-Funktion
100 µHz - 80 MHz
- Interne Modulation
AM/FM/FSK/PWM
- Externe Modulation
AM/FM/FSK/PWM
- Trigger (synchron)
TTL
- Abm.
(B x H) 265 mm x 107 mm
- Gewicht
4 kg
- Anzahl Kanäle
1-Kanal
- Frequenz (max.)
80 MHz
- Frequenz (min.)
1 µHz
- Breite
265 mm
- Höhe
107 mm
- Schnittstellen
GPIB
USB
LAN
- Spannungs-Versorgung
netzbetrieben
- Typ
AFG-3081
Dokumente & Downloads
Datenblatt
Datenblatt 123759 GW Instek AFG-3081 Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 1-Kanal Sinus, Rechteck, Dreieck, Puls, Rauschen, Arb
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 123759 GW Instek AFG-3081 Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 1-Kanal Sinus, Rechteck, Dreieck, Puls, Rauschen, Arb
Konformitätserklärung
Konformitätserklärung 123759 GW Instek AFG-3081 Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 1-Kanal Sinus, Rechteck, Dreieck, Puls, Rauschen, Arb
Download
Download 123759 GW Instek AFG-3081 Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 1-Kanal Sinus, Rechteck, Dreieck, Puls, Rauschen, Arb
Download 123759 GW Instek AFG-3081 Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 1-Kanal Sinus, Rechteck, Dreieck, Puls, Rauschen, Arb
Beschreibung
Der AFG-3081 Funktionsgenerator mit direkter digitaler Signalerzeugnung (DDS) bietet eine Bandbreite von 80 MHz. Die Ausstattung umfasst die Standardsignale Sinus, Rechteck, Rampe, Puls, Rauschen, DC, Sin(x)/x, Exponential-Anstieg, Exponential-Abfall, Negative Rampe und 200 MSa/s Arbiträr-Signalform. Zusätzlich stehen die Funktionen AM/FM/PWM/FSK-Modulation, Sweep und Burst zur Verfügung. Der 10,9 cm große LCD-Grafik-Farbmonitor zeigt alle Parameter und Einstellungen sowie die Wellenform an. Eine USB-Schnittstelle kann zur Fernsteuerung mit einem Computer eingesetzt werden. Die arbiträre Wellenform kann über die frei downloadbare PC®-Software generiert und per USB zum Generator übertragen werden. In Verbindung mit den Speicheroszilloskopen der GDS-3000-Serie ist es möglich, ein gemessenes Signal digital zu regenerieren (DWR).
Ausführung
- USB-Host
- Einstellbares Puls/Pausenverhältnis für Rechteck-Signal
- Einstellung der Wellenform-Parameter über Tastatur und Drehknopf
- Gleichzeitige Anzeige von Parametern und Wellenform (WYSIWYG)
- 10 Einstellungs-Speicherplätze
- 10 nichtflüchtige 1 Mpts-Signalform-Speicher
- On-Screen-Hilfe.
Lieferumfang
- Messkabel (BNC - BNC)
- Netzkabel
- Bedienungsanleitung (GB)
- Kurzanleitung.
Hinweise
Die PC®-Software zur Erstellung des Arbiträr-Signals steht im Downloadbereich im Internet bereit.
