GW Instek AFG-2225 Funktionsgenerator netzbetrieben 0.1 Hz - 25 MHz 2-Kanal Arbiträr, Sinus, Rechteck, Rauschen, Dreieck

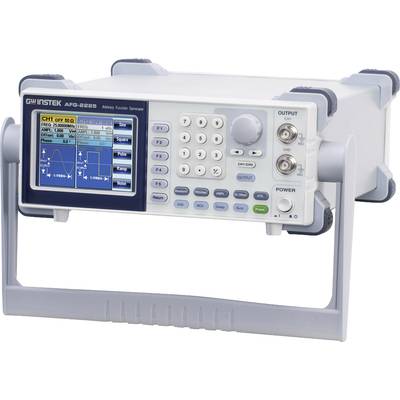

Ein Funktionsgenerator-Gerät mit einem digitalen Display, das Frequenz- und Wellenformen anzeigt. Hauptbedienelemente an der Vorderseite.

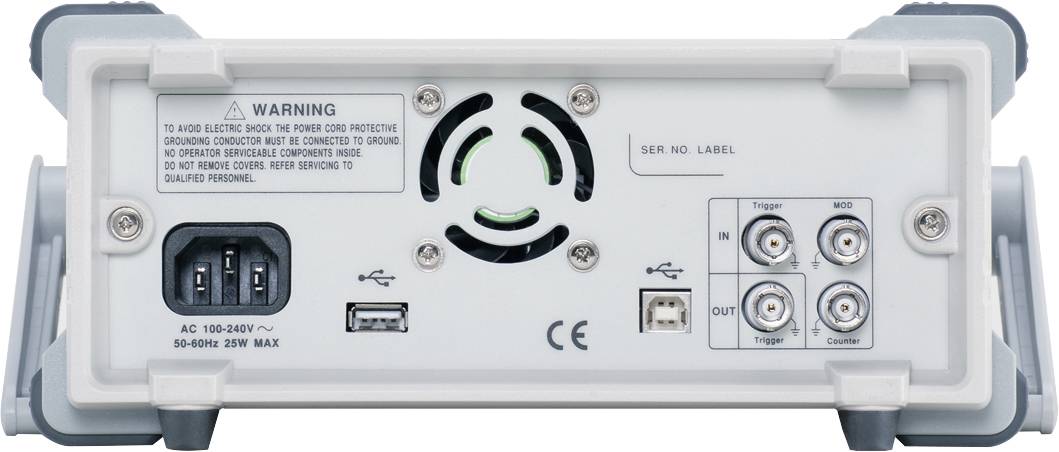

Rückansicht eines elektrischen Geräts mit Stromanschluss, Lüfter, USB-Anschluss, Warnhinweis und mehreren Kabelanschlüssen.

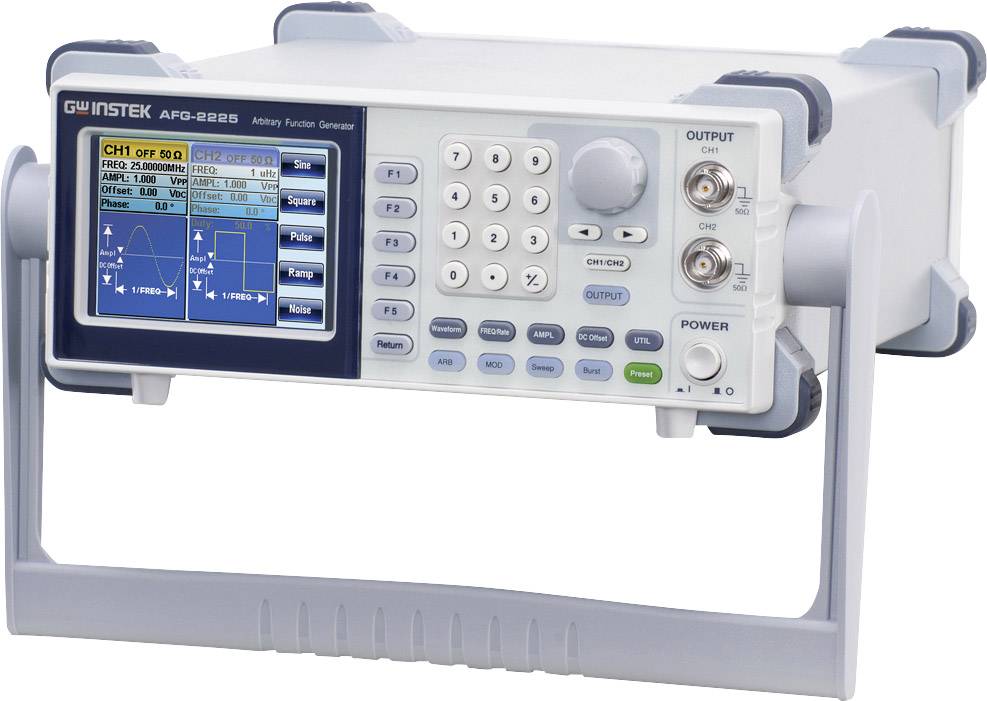

Ein Funktionsgenerator mit Bildschirm zeigt verschiedene Wellenformen, Tasten zum Einstellen und Anschlüsse für Ein- und Ausgang.

1/3

Lieferung Fr., 21. Aug.

Anzahl

Stück

Gesamt (CHF 382.93 / Stück)

CHF 415.92

-8 %

CHF 382.93

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Arbiträrer Funktionsgenerator AFG-2225

2 unabhängige Ausgangskanäle
Bandbreite 1 µHz - 25 MHz
Arbiträr-Generator 120 MSa/s
Direkte, digitale Signalerzeugung (DDS)
USB-Host

Technische Daten

AM/FM/PM/SUM-Modulation: 2 mHz - 20 kHz
FSK-Modulation: 2 mHz - 100 kHz
Offset: ± 5 Vp
Kurvenspeicher: 4 kPt
Impedanz: 50 Ω
Eingangs-Widerstand: 1 kΩ // 1 pF
Auflösung: 0.1 Hz
Anzeige: Farb-LCD 8,89 cm

Signal-Ausgangsform: Sinus/Rechteck/Rampe/Puls/Rauschen/Arbiträr-Signal

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 0.1 Hz - 25 MHz

Signal-Ausgangsformen: Arbiträr
Sinus
Rechteck
Rauschen
Dreieck

Frequenz-Bereich Sinus: 1 µHz - 25 MHz

Frequenz-Bereich Rechteck: 1 µHz - 25 MHz

Anstiegszeit Rechteck: 25 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz - 1 MHz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: 1 µHz - 25 MHz

Interne Modulation: AM/FM/PM/FSK/SUM

Trigger (synchron): TTL

Externe Frequenz-Messung: 5 Hz - 150 MHz

Abm.: (B x H) 266 mm x 107 mm

Gewicht: 2.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 25 MHz

Frequenz (min.): 0.1 Hz

Besonderheiten: Modulation

Breite: 266 mm

Höhe: 107 mm

Schnittstellen: USB

Spannungs-Versorgung: netzbetrieben

Typ: AFG-2225

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 630771 GW Instek AFG-2225 Funktionsgenerator netzbetrieben 0.1 Hz - 25 MHz 2-Kanal Arbiträr, Sinus, Rechteck, Rauschen, Dreieck

Beschreibung

Der AFG-2225 Funktionsgenerator mit direkter digitaler, Signalerzeugung (DDS) bietet eine Bandbreite von 25 MHz und zwei unabhängige Ausgangskanäle. Die Ausstattung umfasst die Standardsignale Sinus, Rechteck, Rampe, Rauschen und 120 MSa/s Arbiträr-Signalform mit 10 Bit Vertikalauflösung. Zusätzlich stehen die Funktionen AM/FM/PM/FSK/SUM-Modulation, Sweep/Burst und Frequenzzähler zur Verfügung. Der 8,89 cm große LCD-Farbmonitor zeigt alle Wellenform-Parameter und Einstellungen an. Eine USB-Schnittstelle kann zur Fernsteuerung mit einem Computer eingesetzt werden. Die arbiträre Wellenform kann über die frei downloadbare PC®-Software generiert und per USB zum Generator übertragen werden.

Ausführung

Einstellbares Puls/Pausenverhältnis für Rechteck-Signal
Einstellung der Wellenform-Parameter über Tastatur und Drehknopf
Gleichzeitige Anzeige von Amplitude, DC-Offset und eine variable Funktion im Display
10 Einstellungs-Speicherplätze
10 nichtflüchtige 4 kpts-Signalform-Speicher.
