Gossen Metrawatt SC50-E 500/1A 0,5VA Kl.0,5 42 mm U142D Kabelumbaustromwandler Primärstrom 500 A Sekundärstrom 1 A 1 St.

Ein schwarzer rechteckiger Elektronikbauteil mit Kabelanschluss, wahrscheinlich ein aktueller Sensor oder Transformator.

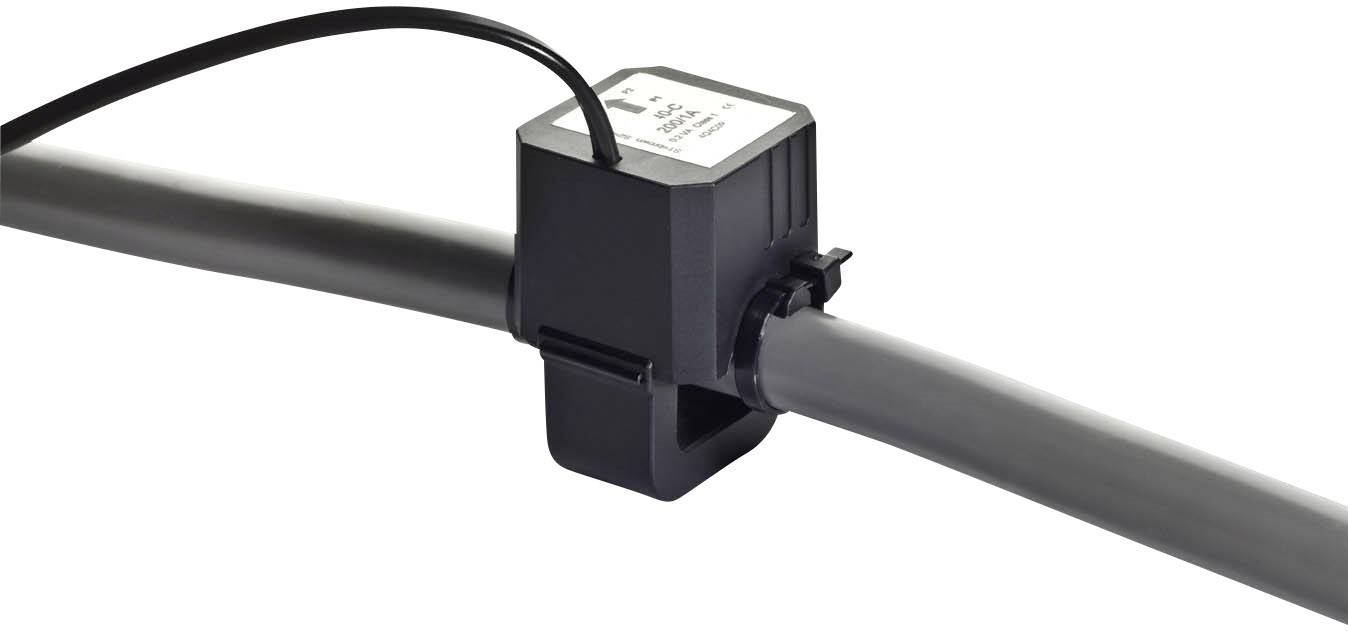

Ein Sensor ist an einem grauen Rohr befestigt, das von einem schwarzen Kabel verbunden wird.

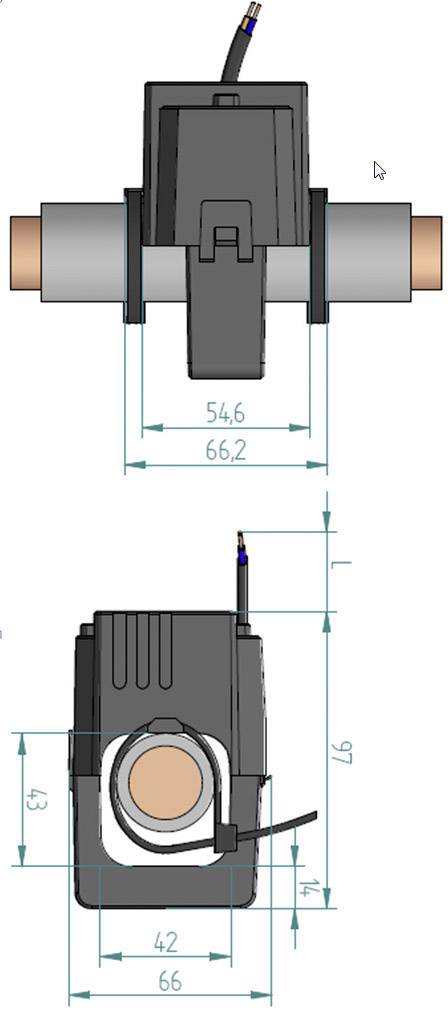

Abbildung eines Ventils mit Maßangaben in Millimetern: Breite 54,6 und 66,2, Höhe 97, Länge 42 und 66. Draufsicht und Seitenansicht.

1/3

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

11 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 135.01 / Stück)

CHF 135.01

zzgl. gesetzl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromwandler SC50-E 500/1A 0,5VA Kl.0,5 42 mm inkl. Leitung

Kinderleichte und zeitsparende Installation dank teilbarer Kernhälften
Besonders geeignet zum Nachrüsten, da das Auftrennen der Primärleiter vermieden werden kann
Ermöglicht das Nachrüsten, ohne Unterbrechung der Stromversorgung
Kompakte Bauweise ermöglicht den Einsatz an schwer zugänglichen Stellen bei begrenztem Platzangebot
Rundleiter bis 42 mm
inkl 5m Anschlussleitung
inkl UV-beständige Kabelbinder zur einfachen Montage

Technische Daten

500/1A
Primärstrom 500 A
Sekundärstrom 1 A
Leistung 0,5 VA
Anschluss Kabelanschluss
Genauigkeits-Klasse 0,5
Typ SC50-E 500/1A 0,5VA Kl.0,5
Gewicht 450 g
Breite 54,6 mm
Höhe 97 mm
Leiterdurchführung Ø 42 mm

Produkt-Art: Kabelumbaustromwandler

Primärstrom: 500 A

Sekundärstrom: 1 A

Typ: SC50-E 500/1A 0,5VA Kl.0,5 42 mm

Abm.: (L x B x H) 66 x 54.6 x 97 mm

Gewicht: 450 g

Breite: 54.6 mm

Höhe: 97 mm

Länge: 66 mm

Dokumente & Downloads

Datenblatt

Datenblatt 1344462 Gossen Metrawatt SC50-E 500/1A 0,5VA Kl.0,5 42 mm U142D Kabelumbaustromwandler Primärstrom 500 A Sekundärstrom 1 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1344462 Gossen Metrawatt SC50-E 500/1A 0,5VA Kl.0,5 42 mm U142D Kabelumbaustromwandler Primärstrom 500 A Sekundärstrom 1 A 1 St.

Beschreibung

Dank ihrer kompakten Bauweise sind die Kabelumbau-Stromwandler besonders für den Einsatz an schwer zugänglichen Stellen und bei begrenztem Platzangebot geeignet. Die teilbaren Kernhälften erleichtern zusätzlich die Installation am Kabel oder auf der Schiene. Überall dort, wo eine Unterbrechung des Strompfads problematisch ist oder ein Messgerät unkompliziert nachgerüstet werden muss, sind Kabelumbau-Stromwandler die richtige Wahl. Die sichere Montage des Primärkabels im Stromwandler wird konstruktiv gewährleistet und durch ein deutlich hörbares „Klickgeräusch“ bestätigt. Zwei mitgelieferte UV-beständige Kabelbinder fixieren den Wandler zusätzlich.
Umgebungsbedingungen
Einbauort in Innenbereichen
Umgebungstemperaturen –10 °C ... + 55 °C
Lagertemperaturen –20 °C ... + 70 °C
Relative Luftfeuchte 5% ... 85%, Betauung ist auszuschließen
Verschmutzungsgrad 2
Schutzart IP20
Anwendungsbedingungen
Norm IEC 61869-2:2012
Thermischer Bemessungs-Kurzzeitstrom (Ith) 60 x Ipr/1s
Thermischer Bemessungs-Dauerstrom (Icth) 100%
Bemessungs-Isolationspegel 0,72/3/- kV
Bemessungsfrequenz 50/60 Hz
Isolierstoffklasse E (120 °C)
Gehäusewerkstoff PA 6.6, UL94: V2
