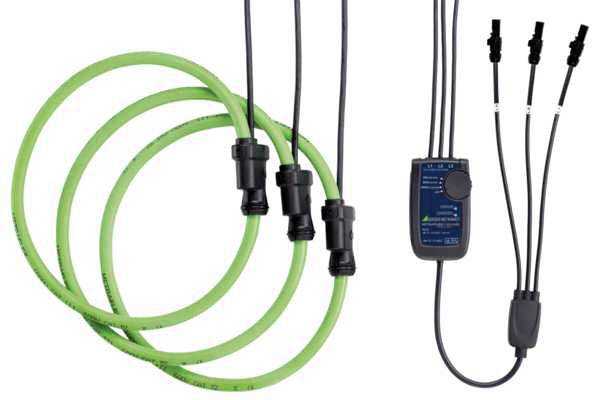

Gossen Metrawatt METRAFLEX 3003XBL Stromzangenadapter Messbereich A/AC (Bereich): 0.16 - 3000 A flexibel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
24 Stück
Anzahl
Gesamt (CHF 1’082.28 / Stück)
CHF 1’082.28
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Flexibler Stromsensor METRAFLEX 3003 XBL/24 für Mavowatt
- 3-phasiger flexibler Stromsensor 30/300/3000 AC
- Schleifenlänge 61 cm
- 4-poliger Hypertronics-Stecker
- Passend für MAVOWATT 20, 30, 40, 70, 230, 240, 270, MAVOSYS 10
Technische Daten
- Öffnungsbereich für Stromzange
610 mm
- Produkt-Art
Stromzangenadapter
- Anschluss B
Hypertronics-Stecker
Werksstandard (ohne Zertifikat)
- Messbereich A/AC min.
0.16 A
- Messbereich A/AC max.
3000 A
- Grundgenauigkeit
1 %
- Spannungs-Versorgung (Details)
2 Mignon-Batterien (AA)
- Abm.
(L x B) 610 mm x 13.6 mm
- Strommessung
AC
- Messkategorie
CAT III 1000 V
CAT IV 600 V
- Ausgangssignal (max.)
1.5 V
- Frequenz (max.)
20 kHz
- Breite
13.6 mm
- Länge
610 mm
- Besonderheiten
flexibel
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1625885 Gossen Metrawatt METRAFLEX 3003XBL Stromzangenadapter Messbereich A/AC (Bereich): 0.16 - 3000 A flexibel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1625885 Gossen Metrawatt METRAFLEX 3003XBL Stromzangenadapter Messbereich A/AC (Bereich): 0.16 - 3000 A flexibel
Beschreibung
Die METRAFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 3000A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Datenlogger, Netzanalysator usw.) angeschlossen werden.
Sie können um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Rohre, Stromschienen) gelegt werden.
Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.
Produkt-Highlights
Breites Einsatzgebiet, 3 Messbereiche und hohe Bandbreite 10 Hz ... 20 kHz für Oberschwingungsanalyse
Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit
Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung
Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt
9,9 mm und schlanke Endkappe 13,6 mm - Schleifenlänge 610 mm
Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb
Extrem lange Batterielebensdauer bis 2000 h
Anschlusskabel inklusive
Stromsensor mit Schutzart IP65, Messverstärker mit IP40
Hohe Sicherheit für den Anwender, Messkategorie 1000V CAT III, 600V CAT IV und unbegrenzte Überlastbarkeit
Ihre Vorteile
Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.
Bei den Geräten MAVOWATT 230 / 240 sowie MAVOWATT 270 / 270-400 werden die Sensoren direkt vom Netzanalysator versorgt. Bei anderen Netzanalysatoren können die Sensoren im Falle von Langzeitmessungen über eine externe Stromversorgung betrieben werden.
Technische Merkmale
Breites Einsatzgebiet, 3 Messbereiche und hohe Bandbreite 10 Hz ... 10 kHz für Oberschwingungsanalyse
Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit
Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung
Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mm
Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb
Extrem lange Batterielebensdauer bis 2000 h
Fremdversorgung bei Langzeitmessung über optionales Steckernetzteil s. Zubehör
Stromsensor mit Schutzart IP65, Messverstärker mit IP40
Hohe Sicherheit für den Anwender, Messkategorie 1000 V@CATIII, 600 V@CATIV und unbegrenzte Überlastbarkeit
Merkmal Spezifikation
Ausgangssignal (AC) 50 mV/A 5 mV/A 0,5 mV/A
Reststrom / Rauschen 8 mV eff. 2 mV eff. 2 mV eff.
Messunsicherheit (45 ... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A
Überlastbarkeit unbegrenzt
Linearitat ±0,2% vom Messwert
Bandbreite 10 Hz bis 10 kHz (-1 dB)
Phasenwinkelfehler kleiner ±1° (45 ... 65 Hz)
Sie können um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Rohre, Stromschienen) gelegt werden.
Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.
Produkt-Highlights
Breites Einsatzgebiet, 3 Messbereiche und hohe Bandbreite 10 Hz ... 20 kHz für Oberschwingungsanalyse
Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit
Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung
Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt
9,9 mm und schlanke Endkappe 13,6 mm - Schleifenlänge 610 mm
Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb
Extrem lange Batterielebensdauer bis 2000 h
Anschlusskabel inklusive
Stromsensor mit Schutzart IP65, Messverstärker mit IP40
Hohe Sicherheit für den Anwender, Messkategorie 1000V CAT III, 600V CAT IV und unbegrenzte Überlastbarkeit
Ihre Vorteile
Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.
Bei den Geräten MAVOWATT 230 / 240 sowie MAVOWATT 270 / 270-400 werden die Sensoren direkt vom Netzanalysator versorgt. Bei anderen Netzanalysatoren können die Sensoren im Falle von Langzeitmessungen über eine externe Stromversorgung betrieben werden.
Technische Merkmale
Breites Einsatzgebiet, 3 Messbereiche und hohe Bandbreite 10 Hz ... 10 kHz für Oberschwingungsanalyse
Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit
Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung
Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mm
Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb
Extrem lange Batterielebensdauer bis 2000 h
Fremdversorgung bei Langzeitmessung über optionales Steckernetzteil s. Zubehör
Stromsensor mit Schutzart IP65, Messverstärker mit IP40
Hohe Sicherheit für den Anwender, Messkategorie 1000 V@CATIII, 600 V@CATIV und unbegrenzte Überlastbarkeit
Merkmal Spezifikation
Ausgangssignal (AC) 50 mV/A 5 mV/A 0,5 mV/A
Reststrom / Rauschen 8 mV eff. 2 mV eff. 2 mV eff.
Messunsicherheit (45 ... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A
Überlastbarkeit unbegrenzt
Linearitat ±0,2% vom Messwert
Bandbreite 10 Hz bis 10 kHz (-1 dB)
Phasenwinkelfehler kleiner ±1° (45 ... 65 Hz)
Ausführung
- Externe Stromversorgung möglich.
Lieferumfang
- Batterien
- Bedienungsanleitung.
