Name: Fluke 5590605 Messleitung MC4 Stecker, MC4 Buchse Bananenstecker 4 mm Schwarz, Rot 1 St.
Brand: Fluke
SKU: 3859337

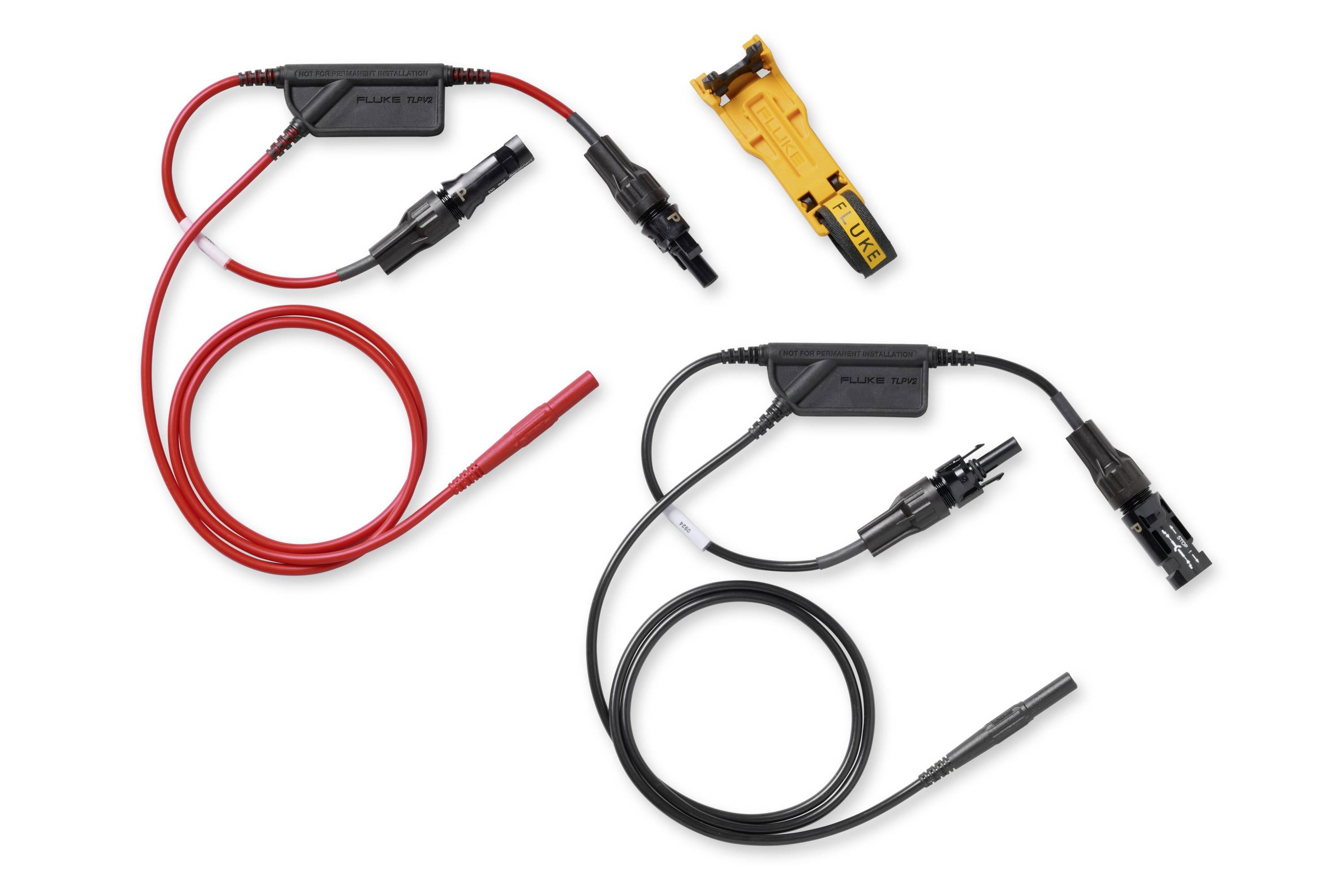

Zwei Solarpanel-Testleitungsanordnungen, eine rot und eine schwarz, mit Inline-Steckverbindern und MC4-Steckern; ein gelbes Verriegelungswerkzeug liegt oben darüber.

Datenblatt (PDF)

Nicht verfügbar

Highlights & Details

Messleitungssatz für Solar-Strommesszangen Fluke TLPV2

TLPV2 beinhaltet ein Paar Stäubli MC4 Y-Zweigstecker zu 4 mm (rot – weiblich MC4-Zweig zum männlichen MC4 / schwarz – männlicher MC4-Zweig zu weiblicher MC4)
Entwickelt für sichere und präzise PV-Messungen mit MC4-Steckverbindern, kompatibel mit 4-mm-ummantelten Bananensteckern
Beinhaltet Fluke TLPV-UTOOL für eine bequeme Verbindungsverbindung mit LeadWrap zur Testleitungsverwaltung
Bewertet als CAT III 1500 V, 30 A
Kompatibel mit Fluke-Solarwerkzeugen: 393 FC, 283 FC/PV, 1537, GFL-1500, PVA-1500HE2

Technische Daten

Kabellänge: MC4-Abzweig: 12 Zoll (~30,5 cm); Bananenstecker-Leitung: 36 Zoll (~91,4 cm)

Produkt-Art: Messleitung

Anschluss A: MC4 Stecker
MC4 Buchse

Anschluss B: Bananenstecker 4 mm

Herstellerfarbe: Schwarz
Rot

Stecker-Besonderheiten: berührungssicher

Material: Kunststoff

Ø/Stecker-Typ: MC4 auf 4-mm-Bananenstecker

Temperaturbereich: +5 °C bis +30 °C, über 80 % rF; +31 °C bis +40 °C, über 50 % rF °C

Nennstrom: 30 A

Nennstrom - gerundet: 30 A

Buchsen-Ø: 4 mm

Kontaktmaterial: Vernickelt

Messkategorie: CAT III 500 V

Passend für (Details): Solar-Strommesszangen (z. B. Fluke 393 FC) sowie Photovoltaikanlagen / PV-Stromkreise

Typ: 5590605

Dokumente & Downloads

Datenblatt

Datenblatt 3859337 Fluke 5590605 Messleitung MC4 Stecker, MC4 Buchse Bananenstecker 4 mm Schwarz, Rot 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3859337 Fluke 5590605 Messleitung MC4 Stecker, MC4 Buchse Bananenstecker 4 mm Schwarz, Rot 1 St.

Beschreibung

Das Fluke TLPV2 Solar Clamp Test Lead Set ist ein unverzichtbares Zubehör für Fachleute, die mit Photovoltaik-(PV)-Solaranlagen arbeiten und Präzision, Sicherheit und Leistung verlangen. Speziell für genaue Gleichstrommessungen an Solaranlagen entwickelt, verfügt dieses Premium-Blei-Set über branchenübliche Staubli MC4-Stecker, die sichere und zuverlässige Verbindungen zu PV-Modulen, Kombinatorboxen und Wechselrichtern ermöglichen und so das Risiko von Fehllesungen während Tests, Wartung oder Fehlersuche erheblich verringern.Mit einem schwarz-roten Prüfkabel und 4-mm-ummantelten Bananenstopfen lässt sich der TLPV2 nahtlos mit Solarklemmen wie dem Fluke 393 FC integrieren, sodass Techniker schnelle und sichere Messungen ohne umständliche Adapter durchführen können. Die Anschlüsse verfügen über vernickelte Kontakte für eine lange Lebensdauer und eine gleichbleibende Kontaktqualität, während das mitgelieferte PV-Entriegelungswerkzeug eine sichere Trennung schnell und einfach macht – selbst bei engen oder erhöhten Installationen.
Der TLPV2 ist für CAT III 1500 V ausgelegt und entspricht den IEC-Sicherheitsstandards; er ist für anspruchsvolle Solarumgebungen gebaut, in denen hohe Gleichspannungen häufig vorkommen. Seine robuste Bauweise und das speziell entwickelte Design machen es ideal für die Installation von Solarmodulen, Wechselrichtertests, Energieaudits und Felddiagnostik. Egal, ob Sie Akzeptanztests oder routinemäßige Wartungen durchführen, das TLPV2-Set bietet Zuverlässigkeit und Leistung, die Ihnen helfen, schneller und sicherer zu arbeiten – und ist somit ein unverzichtbares Muss im Werkzeugkasten professioneller Solartechniker.
