Fischer 571745 RH 40-52 HB AL Dachhaken

Metallmontageklemmenbügel mit verstellbaren Ober- und Unterkiefern, isoliert auf weißem Hintergrund dargestellt.

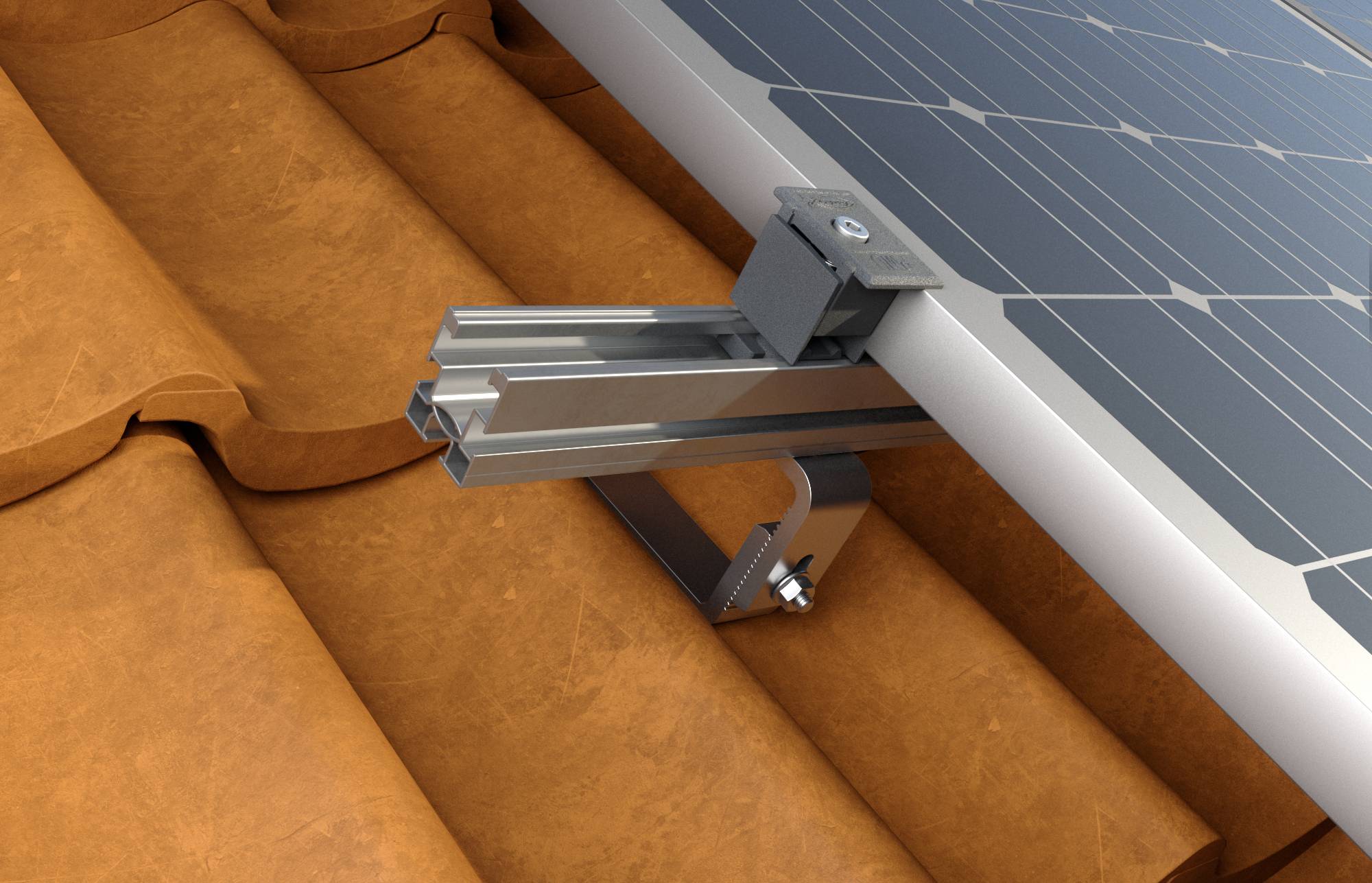

Fischer 571745 RH 40-52 HB AL Dachhaken-1

1/2

Lieferung Mo., 19. Okt.

11 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 146.11 / Stück)

CHF 146.11

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

fischer Dachhaken RH 40-52 HB AL Aluminium

Der Dachhaken verfügt über vier Verstellelemente: Die horizontale Verstellung an der Grundplatte ermöglicht das Anpassen an den Dachziegel, die untere die Anpassung an verschiedenen Ziegeldicken, das mittlere vertikale ermöglicht es, den Abstand Profil zur Ziegeloberseite einzustellen, das obere erlaubt es, die Schiene horizontal auszurichten
Geeignet für Dachziegel mit eine Gesamtstärke von 40 bis 52 mm (571745) bzw. 52 bis 67 mm (571747)
Die Schnellkupplung Haken/Schiene benötigt keine zusätzlichen Schrauben
Die breite Grundplatte bietet eine variable Befestigung an der Konterlatte
Vielfältige Löcher erhöhen die Auswahl in der Befestigungsanordnung
Die große Tragfähigkeit erlaubt die Verwendung von weniger Dachhaken
Bestimmen Sie den Achsabstand der Dachhaken nach den Schnee- und Windlasten vor Ort und legen Sie die Position je nach Tragstruktur und örtlichen Gegebenheiten fest
Den Dachziegel anheben und die Grundplatte des Hakens mit der entsprechenden Befestigung anbringen
Die für die Art der Bedachung erforderlichen Höhen- und Breiteneinstellungen vornehmen und die Schrauben der verstellbaren Gelenke anziehen, um den Haken in seiner Position zu sichern
Das Gelenk an der Oberseite des Hakens in die seitliche Nut der verwendeten Schiene einführen. Das Gelenk kann zur Anpassung an SolarLight- oder SolarFish-Schienen gedreht werden
Steildach mit Ziegeln unterschiedlicher Dicke

Technische Daten

Einstellbereich: 40 - 52 mm

Produkt-Art: Dachhaken

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028834 Fischer 571745 RH 40-52 HB AL Dachhaken

Beschreibung

Der Aluminiumhaken RH HB AL eignet sich für den Aufbau von Photovoltaikanlagen auf Steidächern mit Dachziegeln unterschiedlicher Dicke. Durch die horizontale Verstellung an der Grundplatte kann der Dachhaken exakt an den Dachziegel angepasst werden. Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen. Der Dachhaken bietet mehrere Verstellelemente: das untere ermöglicht die Einstellung an die Ziegeldicke, das vertikale Verstellelement oben ermöglicht die Einstellung des Abstands zwischen Profil und Ziegeloberseite. Die obere Einstellmöglichkeit ermöglicht die Ausrichtung der Schiene parallel zur Traufe / First Befestigung mit A2-PowerFast Schrauben, entweder drei Schrauben Ø6 oder zwei Schrauben Ø8. Die hohe Tragfähigkeit ermöglicht die Verwendung von weniger Dachhaken Der Dachhaken hat eine kontrollierte Verformung und ist so konzipiert, dass er die Ziegel nicht verbiegt oder beschädigt Der Dachhaken ist vormontiert und kann ohne weiteres Zubehör montiert werden Der Dachhaken ist stabil, leicht und aus Aluminium gefertigt, um die hohe Lebensdauer des Systems zu gewährleisten Durch Drehen des Gelenks wird der Dachhaken sowohl mit SolarLight- als auch mit SolarFish-Schienen kompatibel.
