Fischer 554786 PM F 30 AL Endklemme

Metallmontageklammer mit zentraler Schraube und zylindrischem Einsatz, dargestellt als Hardwarebefestigungskomponente mit „fischer"-Branding.

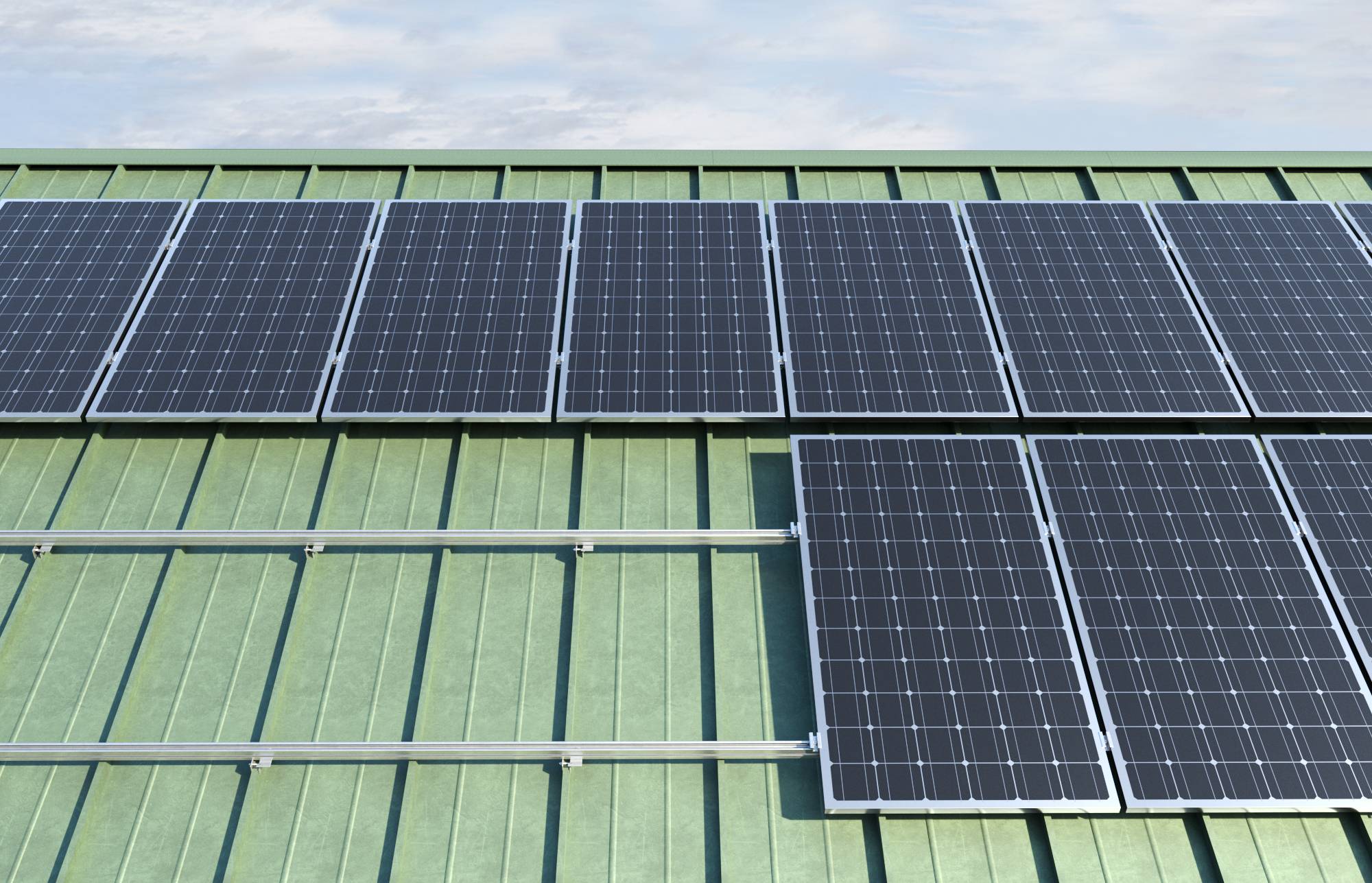

Auf einem grünen Metalldach unter klarem Himmel montierte Sonnenkollektoren, die eine Dachsolar-Stromanlage zeigen.

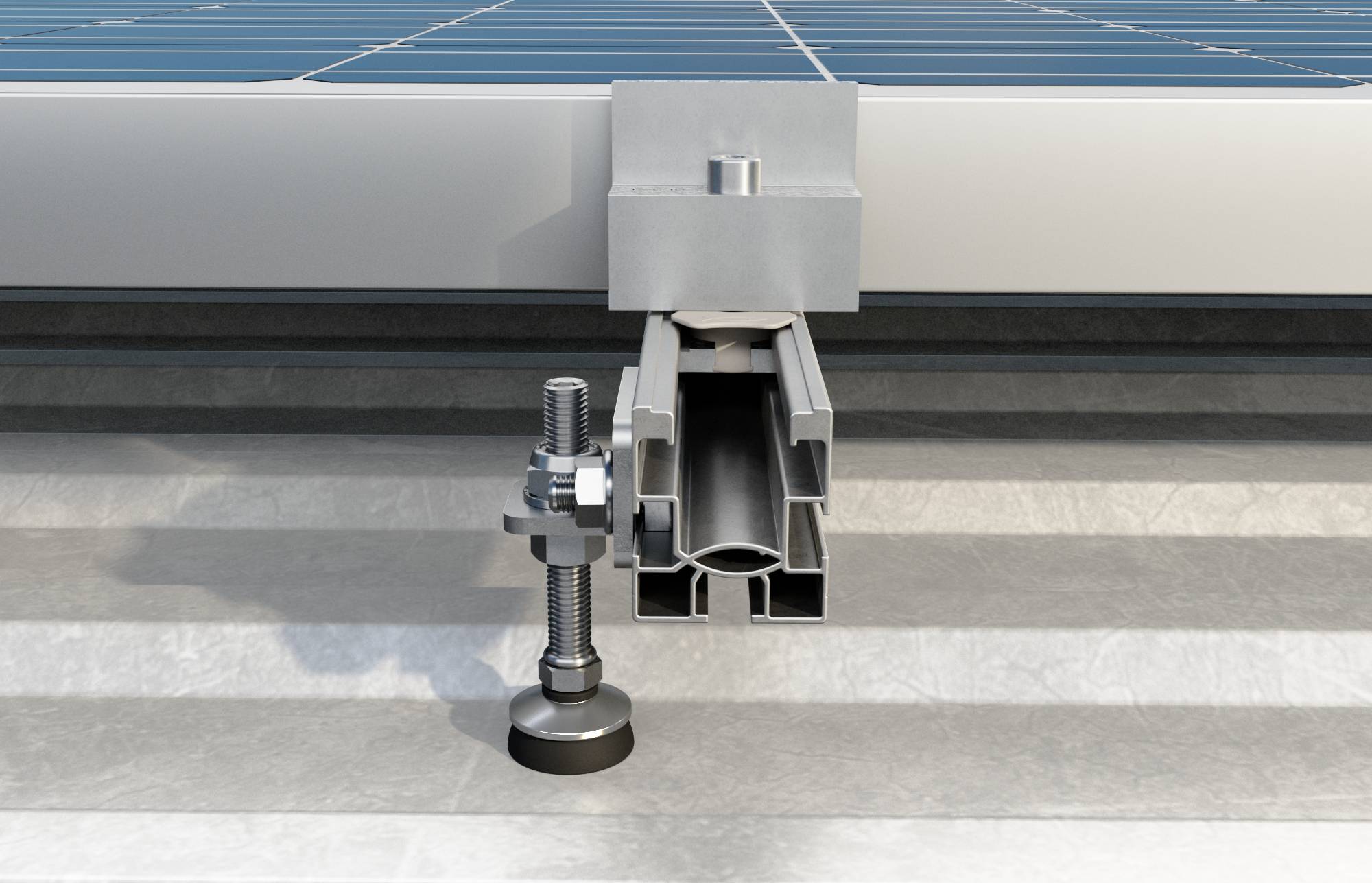

Querschnitt einer Solarmodulhalterung, die mit einer verstellbaren Bolzenverbindung und Basisfuß an einer Dachreling angeklemmt ist.

1/3

Lieferung Mo., 19. Okt.

6 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 20.31 / Stück)

CHF 25.02

-19 %

CHF 20.31

zzgl. MwSt.

nur CHF 5.57

Nur noch 6 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

fischer Endklemme vormontiert PM F 30 AL

Vormontiert
Hammermutter mit Clip für schnelles Einsetzen in die Schiene
Integrierte Feder zur Erleichterung der Positionierung des PV-Paneels
Klemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6
Setzen Sie den unteren Teil der PM F Endklemmen in die obere Nut der Schiene ein
Drehen Sie die vormontierten PM F Endklemmen um 90° im Uhrzeigersinn
Das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI) befestigen
Geeignet für:
Steildachsysteme mit Haken
Trapezblechdachsysteme
Wellblechdachsysteme
Sonderkonstruktionssysteme
Mit:
SolarLight
SolarMid
SolarMetal Blechdach
SolarFlat Blechdach

Technische Daten

Moduldicke: 30 mm

Produkt-Art: Endklemme

Gewicht: 60 g

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028805 Fischer 554786 PM F 30 AL Endklemme

Beschreibung

PM F ist die vormontierte Endklemme für PV-Module mit Aluminiumrahmen. Die PM-Klemme ist je nach Dicke des PV-Panels in verschiedenen Varianten erhältlich. PM F verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern. Dank der Feder bleiben die vormontierten PM F Endklemmen während der Anzugsphasen angehoben und dank des Kunststoffelements bleiben sie in Position ohne zu verrutschen. Die vormontierten Klemmen PM F benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.
