Fischer 538881 PM C U 30-50 AL sw Mittelklemme

Schwarze Metallbefestigungsklammer mit oberer Schraube und verstellbarer Basis, isoliert auf weißem Hintergrund dargestellt.

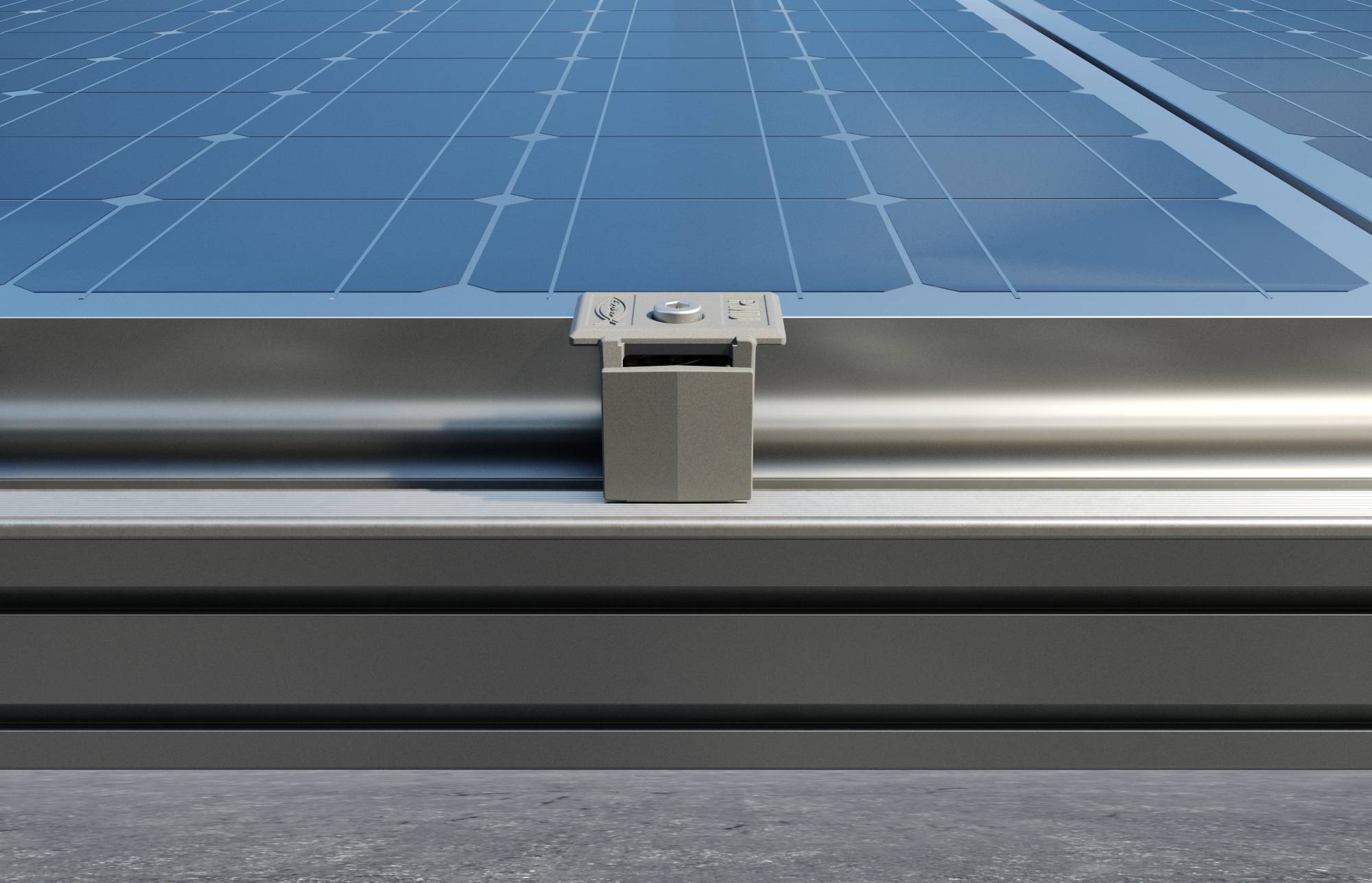

Fischer 538881 PM C U 30-50 AL sw Mittelklemme-1

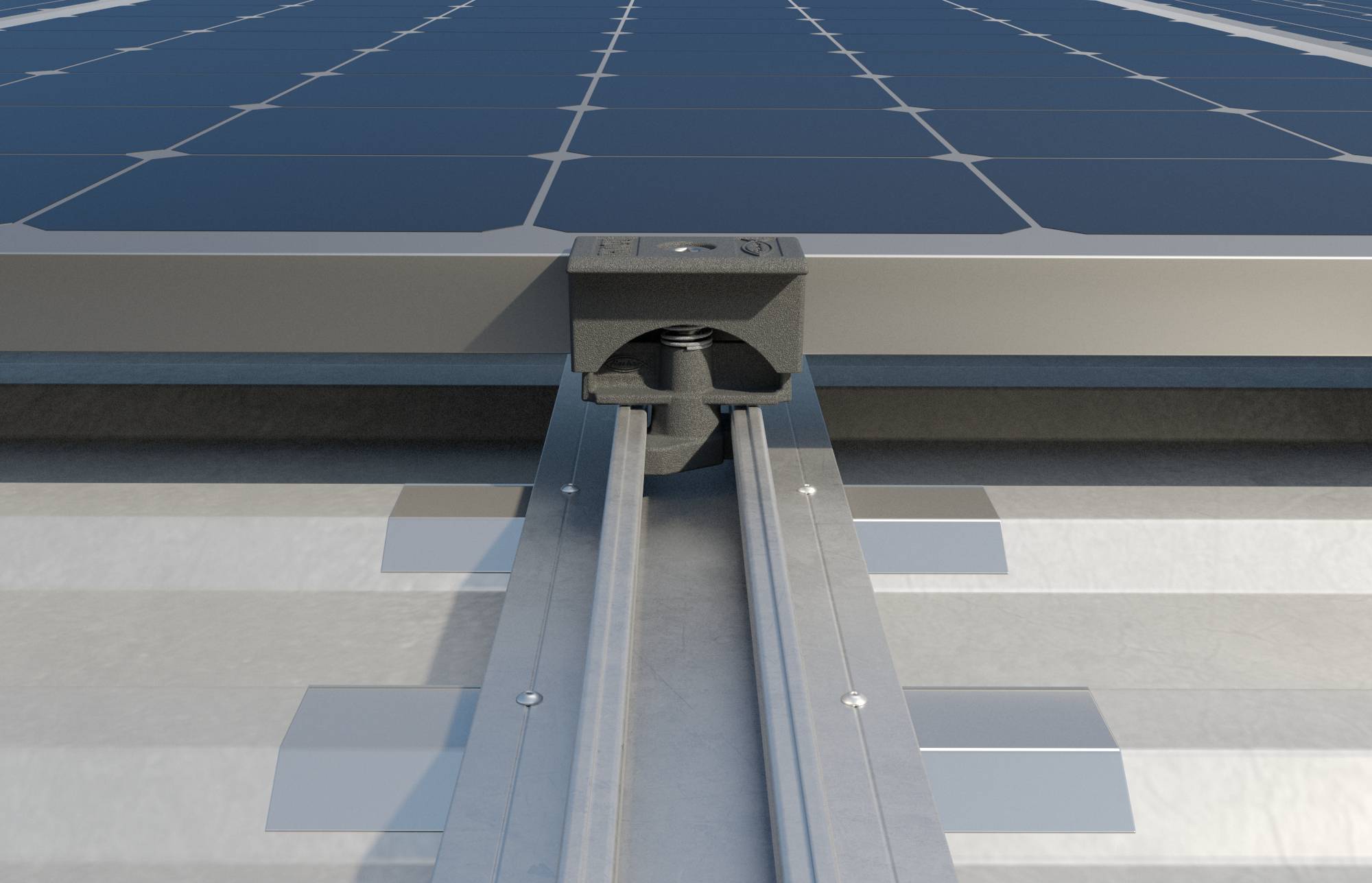

Nahaufnahme einer Solarmodulmontageschiene und einer Klemme, die ein Dachsolarfeld sichert.

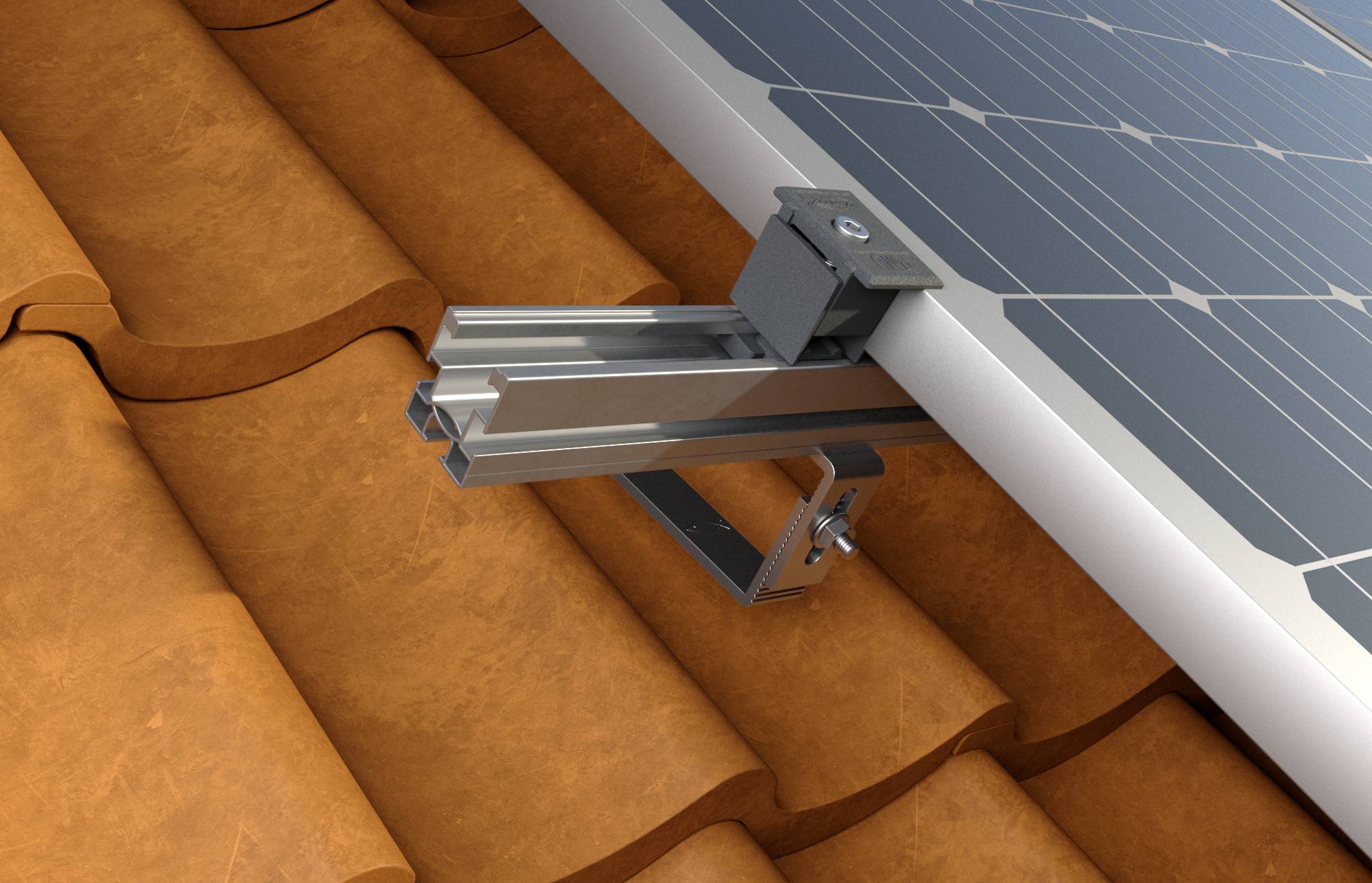

Nahaufnahme einer Solarmodulhalterung, die auf einem Dach mit Terrakottaziegeln befestigt ist, mit Blick auf die Befestigungshardware des Moduls.

1/4

Lieferung Mo., 19. Okt.

10 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 59.16 / Stück)

CHF 59.16

zzgl. MwSt.

nur CHF 7.43

Nur noch 10 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

fischer Universal-Mittelklemme vormontiert PM C U AL 30-50 schwarz

Universell einsetzbar für Paneele von 30 bis 50 mm Dicke
Schnelles Einsetzen in das Profil
Flach und mit versenkter Schraube zur Vermeidung von Schattenbildung
Hergestellt aus Aluminium EN AB 46100
Setzen Sie den unteren Teil der vormontierten PMC U Universalklemme in die obere Nut der Schiene ein
Drehen Sie die vormontierte Universalklemme PMC U im Uhrzeigersinn, um sie als Mittelklemme zu verwenden
Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) anwenden
Geeignet für:
Steildachsysteme mit Haken
Flachdachsysteme mit Dreiecksrahmen
Trapezblechdachsysteme
Wellblechdachsysteme
Sonderkonstruktionen
Zur Befestigung von PV-Modulen auf Schienen:
SolarLight
SolarFish
SolarMid
SolarFlat

Technische Daten

Gewinde: M8
Installationsdrehmoment: 10 Nm
Moduldicke: 30 - 50 mm
Schlüsselweite (Innen 6kant): 6 mm
Schraubenlänge: 40 mm

Produkt-Art: Mittelklemme

Gewicht: 110 g

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028802 Fischer 538881 PM C U 30-50 AL sw Mittelklemme

Beschreibung

PMC U ist die universelle Mittelklemme für PV-Paneele mit einer Stärke von 30 bis 50 mm. PMC U lässt sich durch einfaches Drehen schnell in die Schienen einführen. Kompatibel mit SolarLight-, SolarFish-, SolarMid-, SolarFlat- und SolarMetal-Schienen Die vormontierte Universal-Mittelklemme PMC U kann alle PV-Module mit einer Dicke von 30 bis 50 mm befestigen. Die versenkte Schraube in der Klemme vermeidet Schatten auf benachbarten Modulen. Dank der intelligenten Mutter kann die PM U-Universalklemme an jeder Stelle der Tragschiene schnell eingehängt und arretiert werden. Durch die Feder bleibt die Klemme während der Anzugsphasen angehoben und das Kunststoffelement sorgt dafür, dass sie in der Schiene in Position bleibt und nicht verrutscht. Die PMC U-Klemme benötigt keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.
