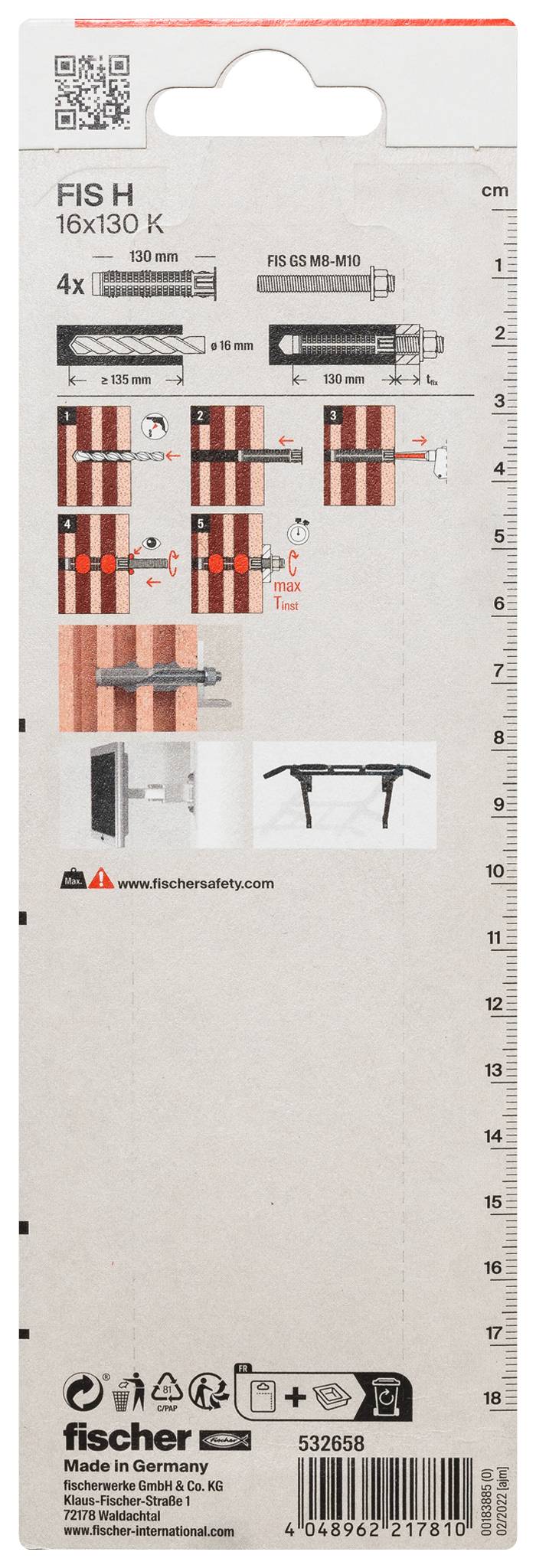

Fischer FIS H 16x130 K Produktpaket mit Installationsmaßen, Verankerungsabbildungen und Teilenummer 532658 mit Barcode.

Fischer 532658 FIS H 16 x 130 K K NV Injektions-Ankerhülse 130 mm 16 mm 1 Set-3

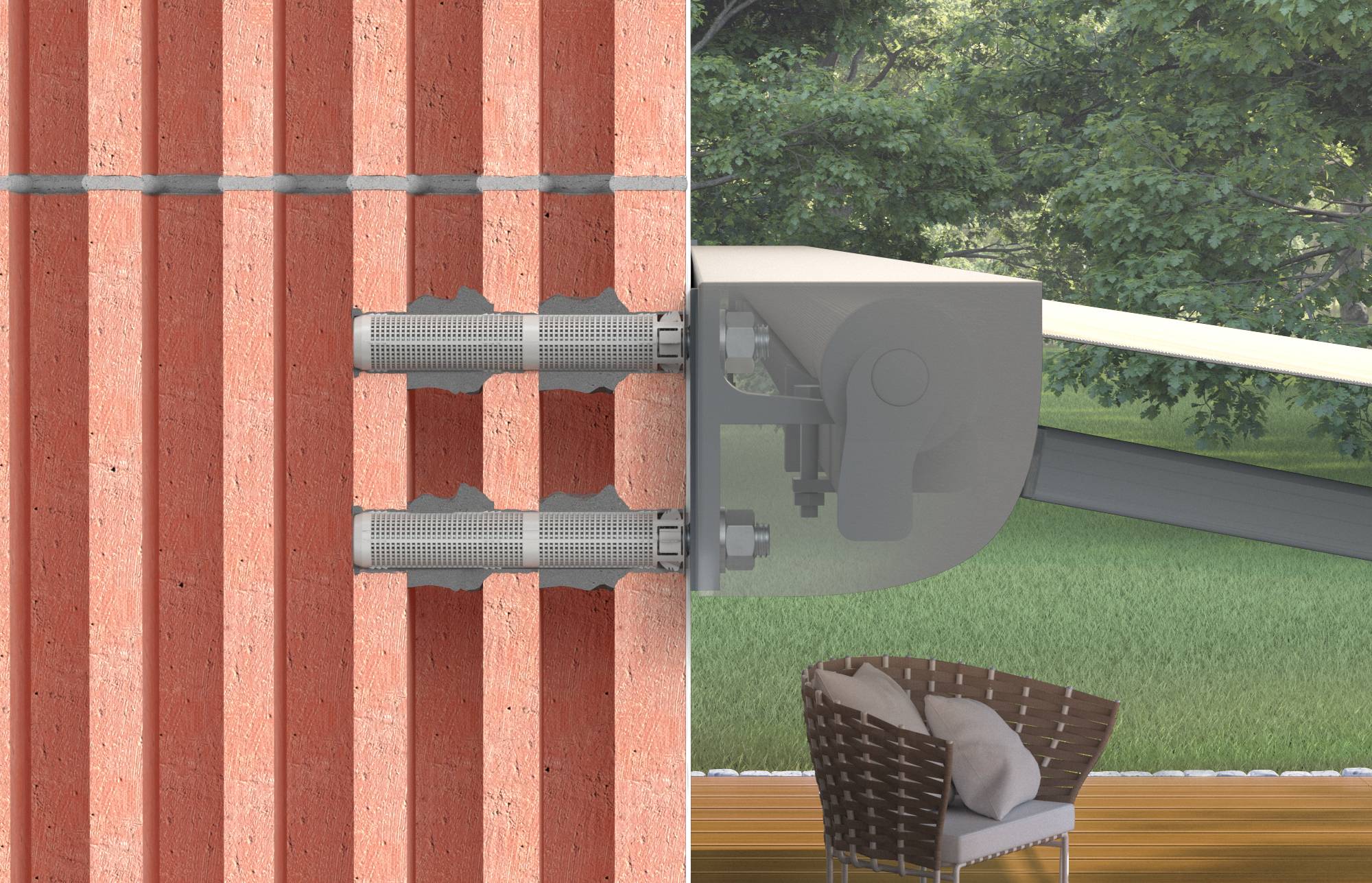

Nahaufnahme-Illustration einer wandmontierten Halterung, die mit zwei Bolzen durch eine Ziegelmauer verankert ist und eine Außenleuchte oder einen Geländerarm stützt.

Holzpergola-ähnlicher Vordachbau mit flachem Dach und vier Stützpfosten, der vor zwei Fenstern an einer schlichten Wand angebracht ist.

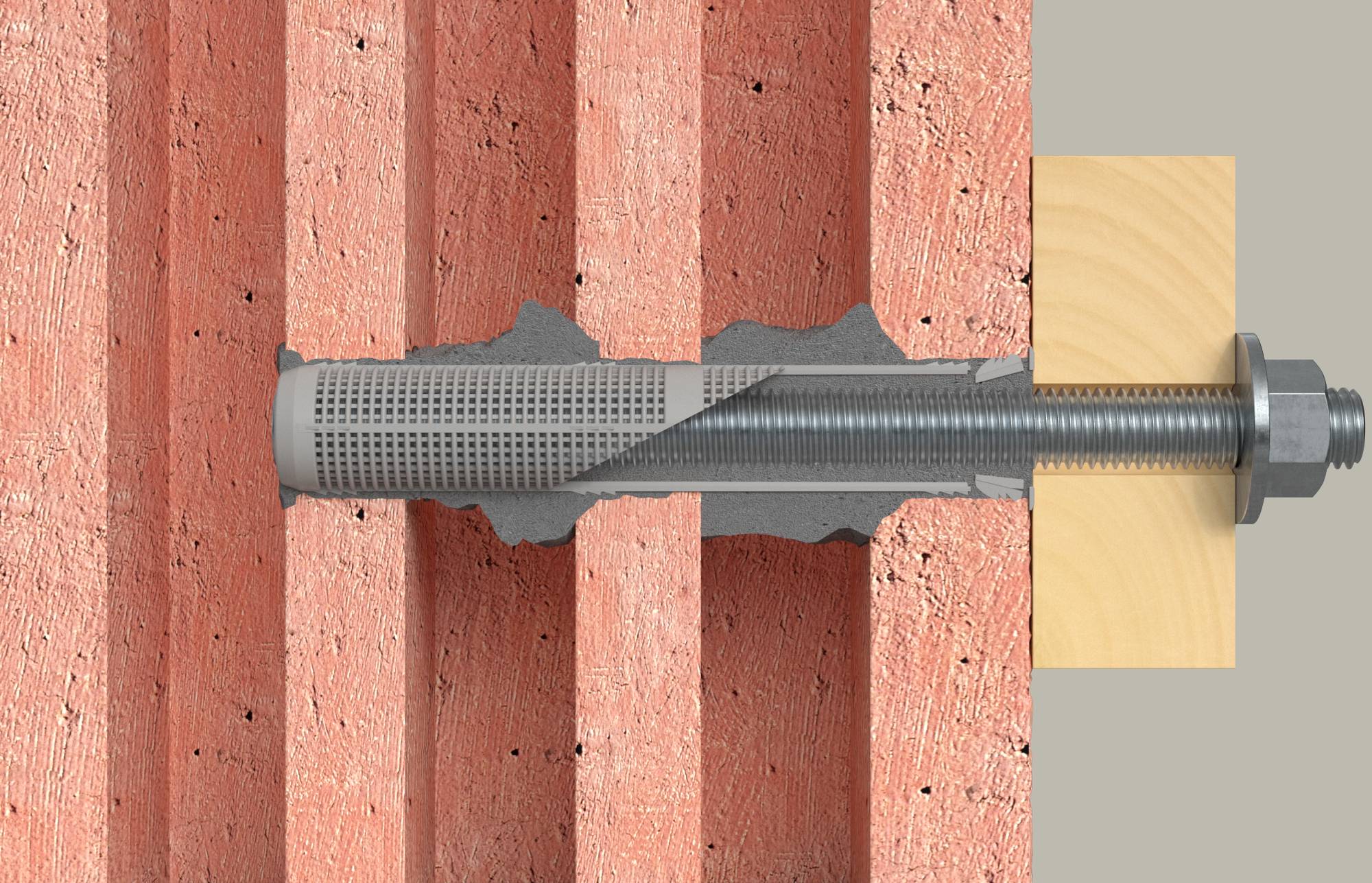

Schnittdarstellung eines Mauerwerksankerbolzens, der in einer Ziegelmauer und Holzbrett befestigt ist, wobei die ausgedehnte Hülse das Loch erfasst und das Gewindeende mit einer Unterlegscheibe und Mutter gesichert ist.

Fischer 532658 FIS H 16 x 130 K K NV Injektions-Ankerhülse 130 mm 16 mm 1 Set-7

1/8

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

17 Set(s)

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Set(s)

Gesamt (CHF 8.00 / Stück)

CHF 8.00

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Injektions-Ankerhülse FIS H 16 x 130 K

Gitterstruktur der Ankerhülse reduziert Mörtelverbrauch.
Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern. Dies reduziert die Komplexität und die Lagerhaltung.
Widerhaken: kein Herausfallen bei Überkopfmontage.
ETA-Zulassung.

Technische Daten

Durchmesser: 16 mm

Produkt-Art: Injektions-Ankerhülse

Material: Kunststoff

Länge: 130 mm

Abm.: (Ø x L) 16 mm x 130 mm

Geeignet für: Hochlochziegel
Leichtbeton
Beton
Kalksand-Lochstein
Kalksand-Vollstein
Vollziegel
Bimshohlstegdielen
Hohlkörperdecken
Vollbims

Inhalt: 1 Set

Außen-Ø: 16 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3065859 Fischer 532658 FIS H 16 x 130 K K NV Injektions-Ankerhülse 130 mm 16 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065859 Fischer 532658 FIS H 16 x 130 K K NV Injektions-Ankerhülse 130 mm 16 mm 1 Set

Beschreibung

Die fischer Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A oder des Innengewindeankers FIS E in Lochstein-Mauerwerk. Dazu können die fischer Injektionsmörtel FIS V, FIS VW HIGH SPEED, Multifunktionsmörtel, Montagemörtel und Montagemörtel Green verwendet werden. Die optimierte Gitterstruktur reduziert den Verbrauch des Injektionsmörtels. Beim Setzen der Ankerstange und des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Das Setzen erfolgt in der Vorsteckmontage. Mit der Injektions-Ankerhülse können nicht tragende Schichten überbrückt werden. Die Zulassungen der jeweiligen Injektionsmörtel sind zu beachten.

Vorteile
Die Gitterstruktur der Injektions-Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V Plus, Multifunktionsmörtel, Montagemörtel FIS VL, Montagemörtel Green und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.
Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
Bitte beachten Sie die Zulassungen der jeweiligen Injektionsmörtel.

Anwendungen
Verankerungen in Lochstein-Mauerwerk mit den Injektionsmörteln FIS V

Funktionsweise / Montage
Die Ankerhülse FIS H K kann je nach Anwendung mit den Injektionsmörteln FIS V, FIS V HIGH SPEED, FIS V LOW SPEED verwendet werden. FIS P kann ohne Zulassung verwendet werden.
Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.

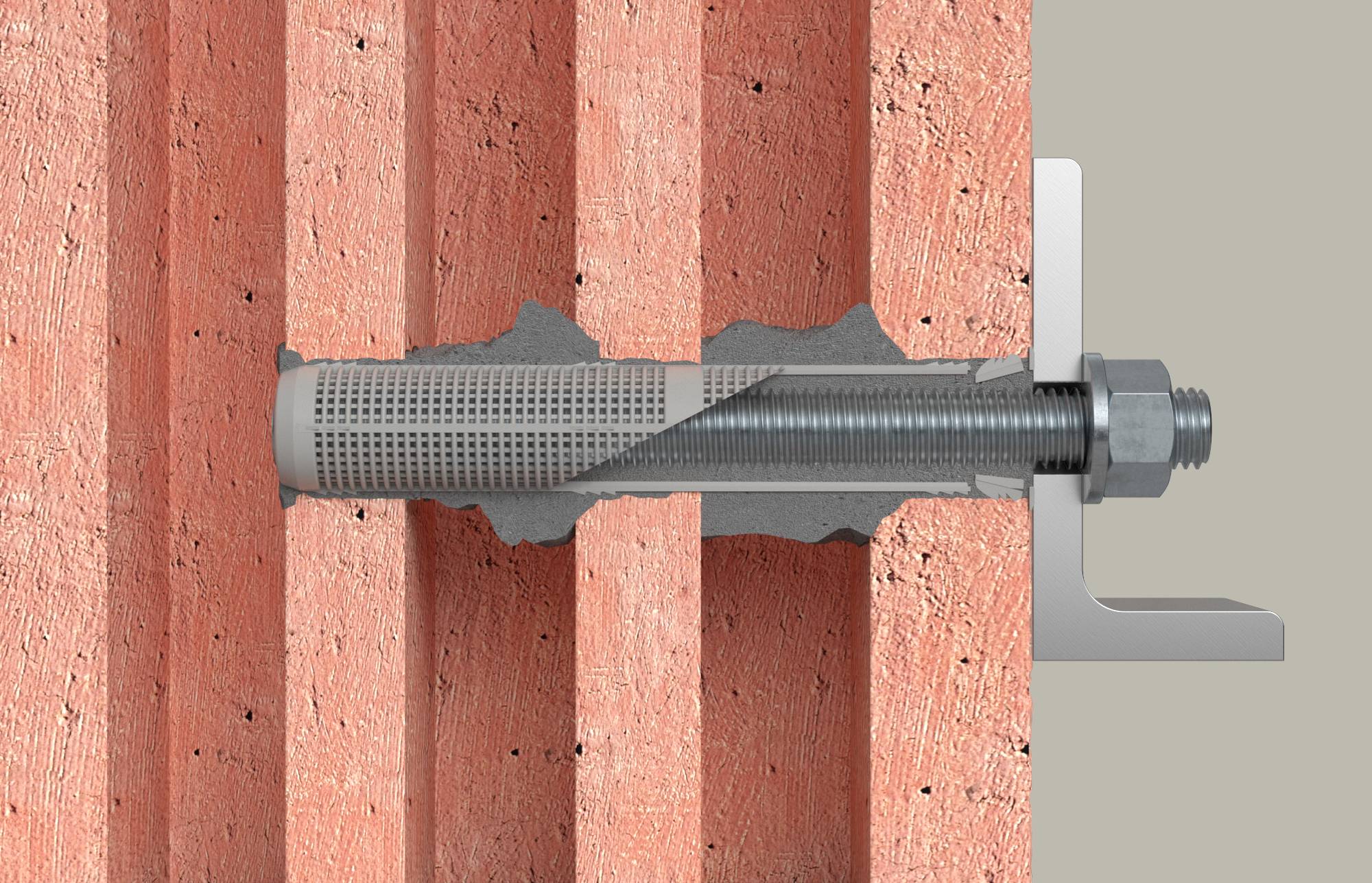

Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.
