Fischer 522836 FIS H 20 x 85 K K NV Injektions-Ankerhülse 85 mm 20 mm 1 Set

Verpackung für Fischer-Wanddübel, die zwei weiße durchlöcherte Kunststoffanker in einer durchsichtigen Blisterverpackung zeigt.

Vier graue Dübelhülsen der Marke Fischer in einer roten Verpackung. Geeignet für Befestigungen in Wänden.

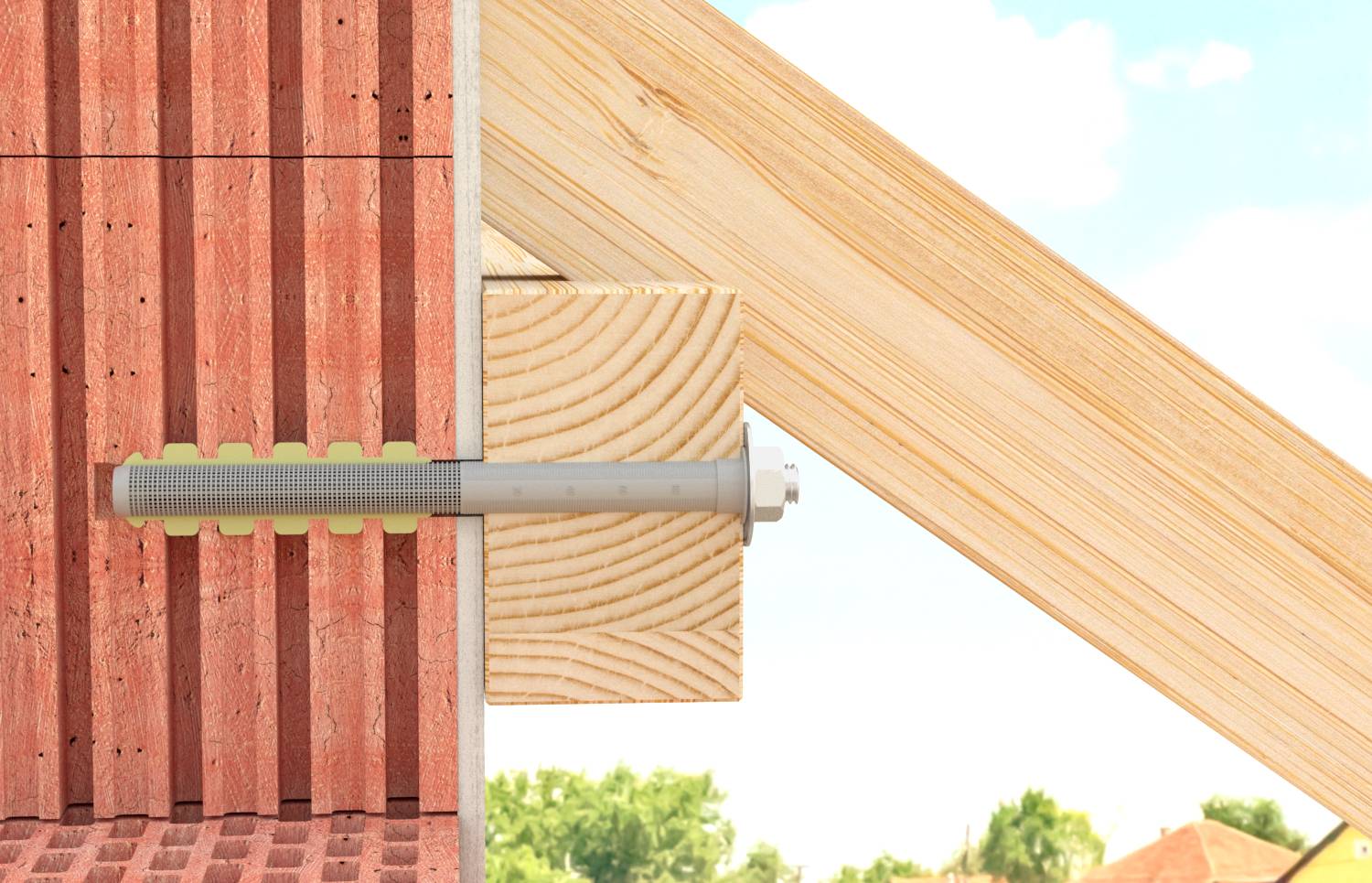

Nahaufnahme eines Metallbolzens, der einen Holzbalken an einer Backsteinmauer befestigt, was strukturelle Verbindungselemente oder konstruktive Abstützung zeigt.

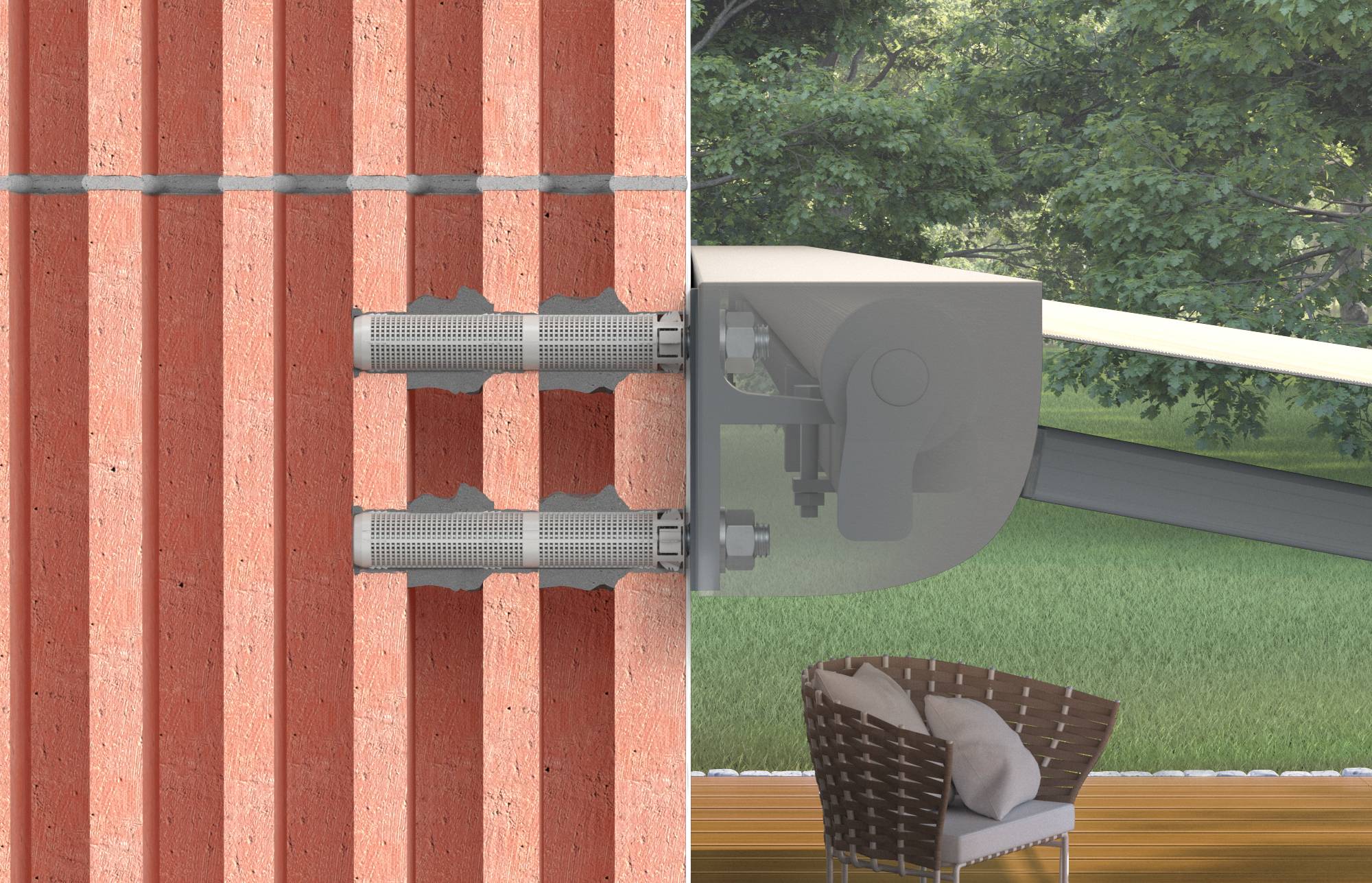

Nahaufnahme von wandmontierten Metallankem, die eine graue Halterung an einer Ziegelmauer befestigen, wahrscheinlich zur Sicherung einer Markise oder eines Vordachbaus im Freien.

Holzverandaschirm mit Pfosten und Diagonalstreben, die an einer weißen Wand befestigt sind und Schatten auf die Außenfassade werfen.

Fischer 522836 FIS H 20 x 85 K K NV Injektions-Ankerhülse 85 mm 20 mm 1 Set-5

Fischer 522836 FIS H 20 x 85 K K NV Injektions-Ankerhülse 85 mm 20 mm 1 Set-6

1/7

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

6 Set(s)

Anzahl

Set(s)

Gesamt (CHF 5.64 / Stück)

CHF 5.64

zzgl. MwSt.

Nur noch 6 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Injektions-Ankerhülse FIS H 20 x 85 K

Gitterstruktur der Ankerhülse reduziert Mörtelverbrauch.
Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern. Dies reduziert die Komplexität und die Lagerhaltung.
Widerhaken: kein Herausfallen bei Überkopfmontage.
ETA-Zulassung.

Technische Daten

Durchmesser: 20 mm

Produkt-Art: Injektions-Ankerhülse

Material: Kunststoff

Länge: 85 mm

Abm.: (Ø x L) 20 mm x 85 mm

Geeignet für: Hochlochziegel
Leichtbeton
Beton
Kalksand-Lochstein
Kalksand-Vollstein
Vollziegel
Bimshohlstegdielen
Hohlkörperdecken
Vollbims

Inhalt: 1 Set

Außen-Ø: 20 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3065976 Fischer 522836 FIS H 20 x 85 K K NV Injektions-Ankerhülse 85 mm 20 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065976 Fischer 522836 FIS H 20 x 85 K K NV Injektions-Ankerhülse 85 mm 20 mm 1 Set

Beschreibung

Die fischer Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A oder des Innengewindeankers FIS E in Lochstein-Mauerwerk. Dazu können die fischer Injektionsmörtel FIS V, FIS VW HIGH SPEED, Multifunktionsmörtel, Montagemörtel und Montagemörtel Green verwendet werden. Die optimierte Gitterstruktur reduziert den Verbrauch des Injektionsmörtels. Beim Setzen der Ankerstange und des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Das Setzen erfolgt in der Vorsteckmontage. Mit der Injektions-Ankerhülse können nicht tragende Schichten überbrückt werden. Die Zulassungen der jeweiligen Injektionsmörtel sind zu beachten.

Vorteile
Die Gitterstruktur der Injektions-Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V Plus, Multifunktionsmörtel, Montagemörtel FIS VL, Montagemörtel Green und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.
Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
Bitte beachten Sie die Zulassungen der jeweiligen Injektionsmörtel.

Anwendungen
Verankerungen in Lochstein-Mauerwerk mit den Injektionsmörteln FIS V

Funktionsweise / Montage
Die Ankerhülse FIS H K kann je nach Anwendung mit den Injektionsmörteln FIS V, FIS V HIGH SPEED, FIS V LOW SPEED verwendet werden. FIS P kann ohne Zulassung verwendet werden.
Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.

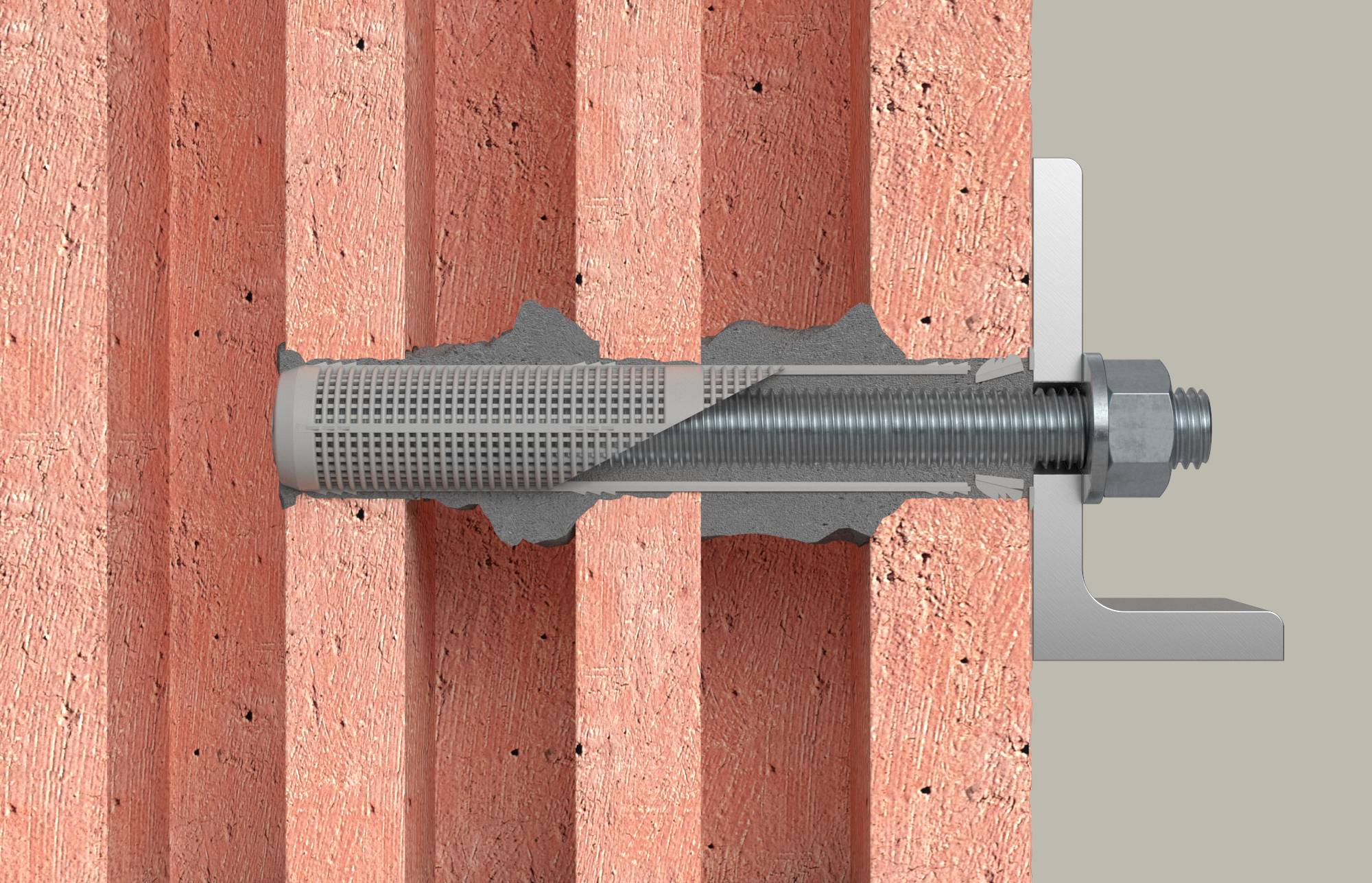

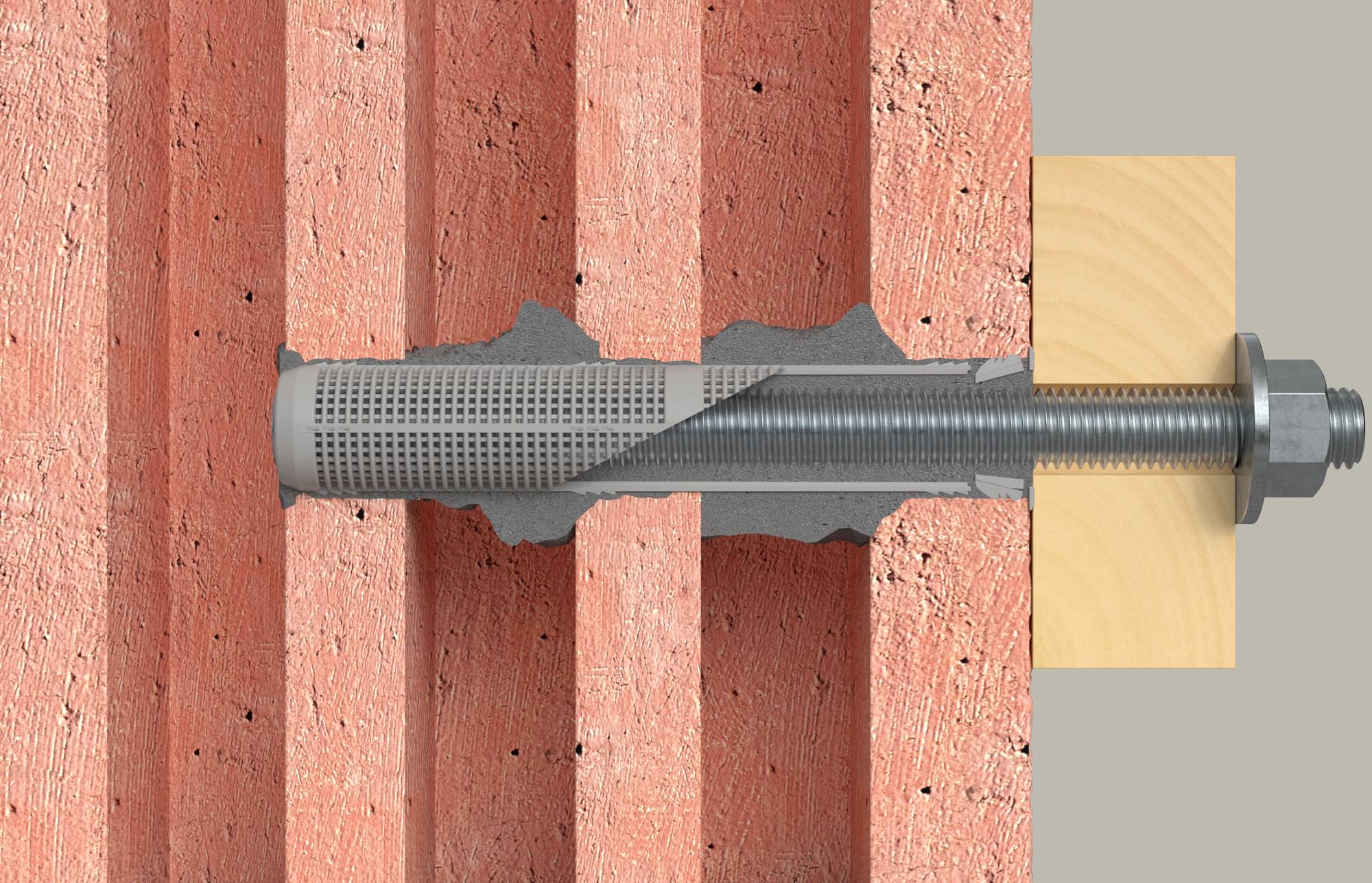

Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.
