Fischer 512195 SolarFlat Blechdach 400 AL Dachschiene

3D-Darstellung eines grauen Metallprofils in U-Form mit zwei erhobenen Seitenflansche, in Perspektive auf weißem Hintergrund dargestellt.

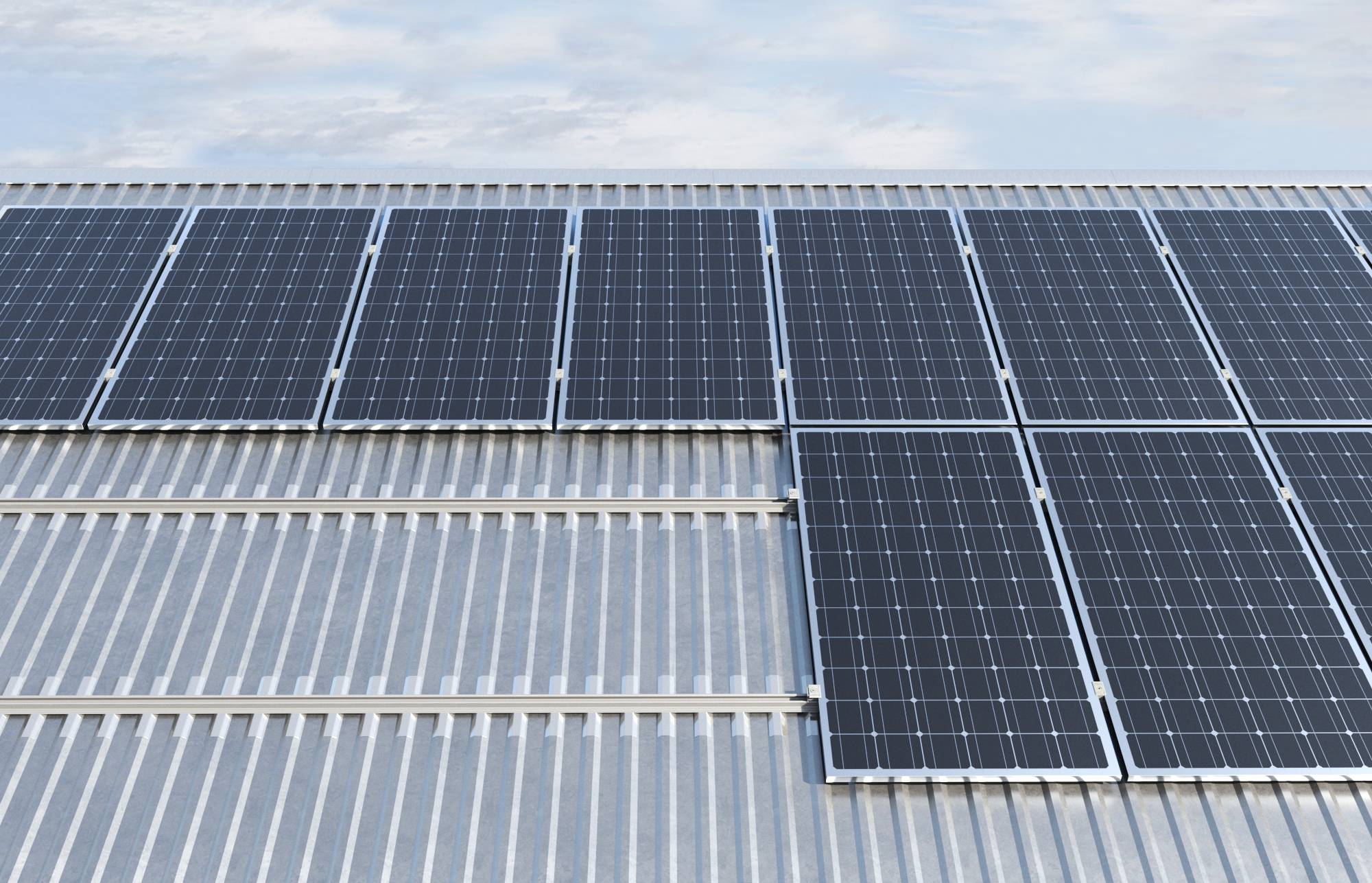

Fischer 512195 SolarFlat Blechdach 400 AL Dachschiene-1

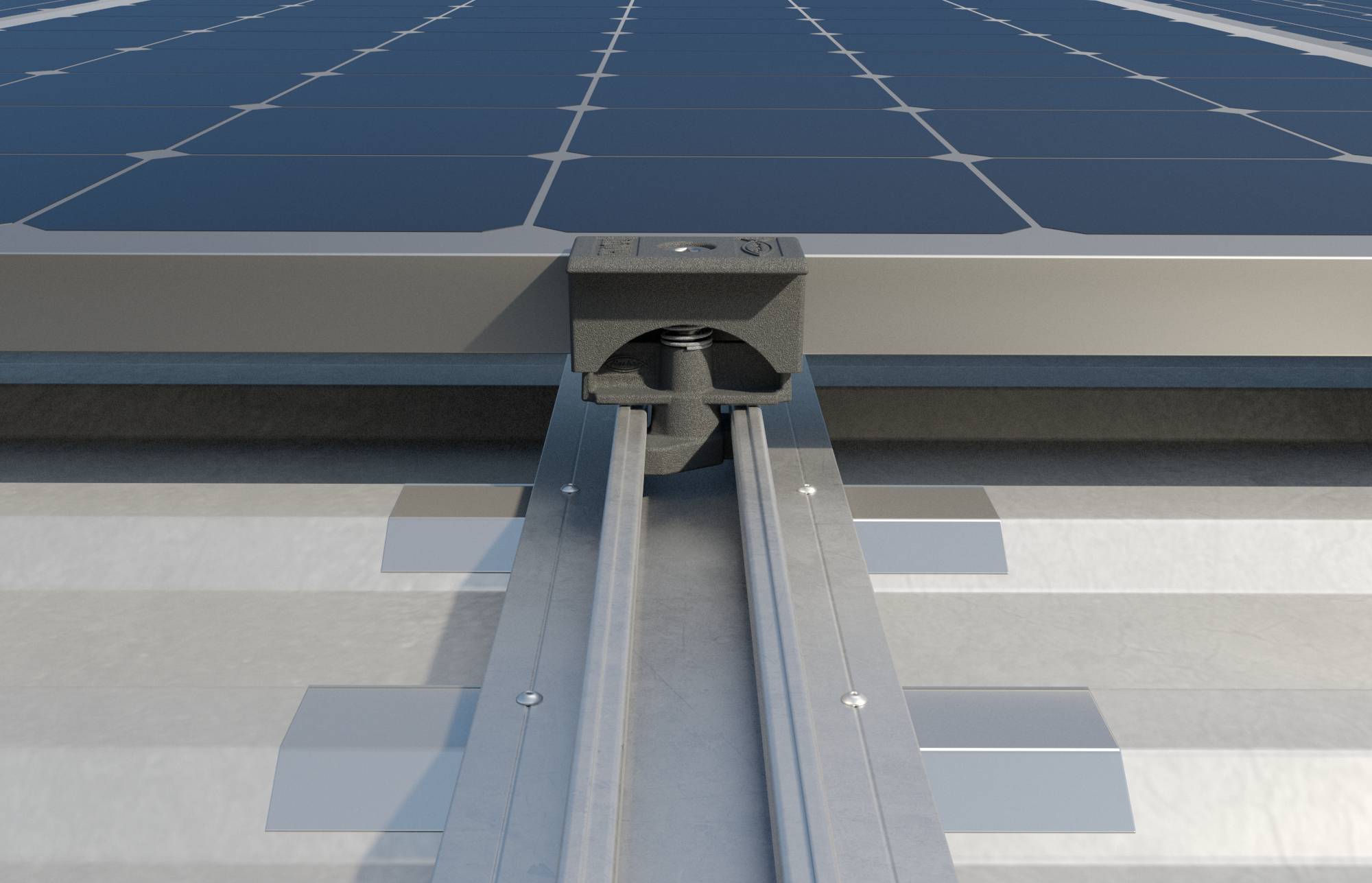

Nahaufnahme einer Solarpanel-Montageschiene und einer Klemme, die ein Panel in einer Dachanlage sichert.

1/3

Lieferung Mo., 19. Okt.

2 Set(s)

Anzahl

Set(s)

Gesamt (1 m = CHF 9.71)

CHF 194.22

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

Nur noch 2 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

fischer Profil für Blechdach SolarFlat 400 mm Aluminium

Für die Montage von PV-Paneelen im Hochformat auf Trapezblechen
Ideal für die Optimierung der Konstruktion bei Installationen mit größeren Grundrissen
Hergestellt aus Aluminium AW 6060 T6
Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort
Kleben Sie eine Lage Butylklebeband CG INT zwischen Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt
Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf
Bei der Befestigung mit 6x25 EPDM Bohrschraube bohren Sie die Solar Flat Blechdach-Schiene nur an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen
Geeignet für die Installation von Photovoltaikanlagen auf Trapezblechen

Technische Daten

Gewicht in kg/m: 0.724 kg/m
Länge: 400 mm
Profilquerschnitt: 2.68 cm²
Trägheitsmoment: 2.19 cm4
Trägheitsmoment: 11.9 cm4
Widerstandsmoment: 1.22 cm³
Widerstandsmoment: 2.88 cm³

Produkt-Art: Dachschiene

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028782 Fischer 512195 SolarFlat Blechdach 400 AL Dachschiene

Beschreibung

fischer Solar Flat Blechdach ist eine Schiene aus Aluminiumlegierung zur Befestigung von Photovoltaikanlagen auf Flach- oder Schrägdächern mit Trapezblech und orthogonaler Befestigung. Durch die Verwendung von ALG-Nieten ist die Montage schnell und einfach. Darüber hinaus kann das Photovoltaikmodul sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C schnell montiert werden. In kurzen Stücken für hohe Flexibilität. Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.
