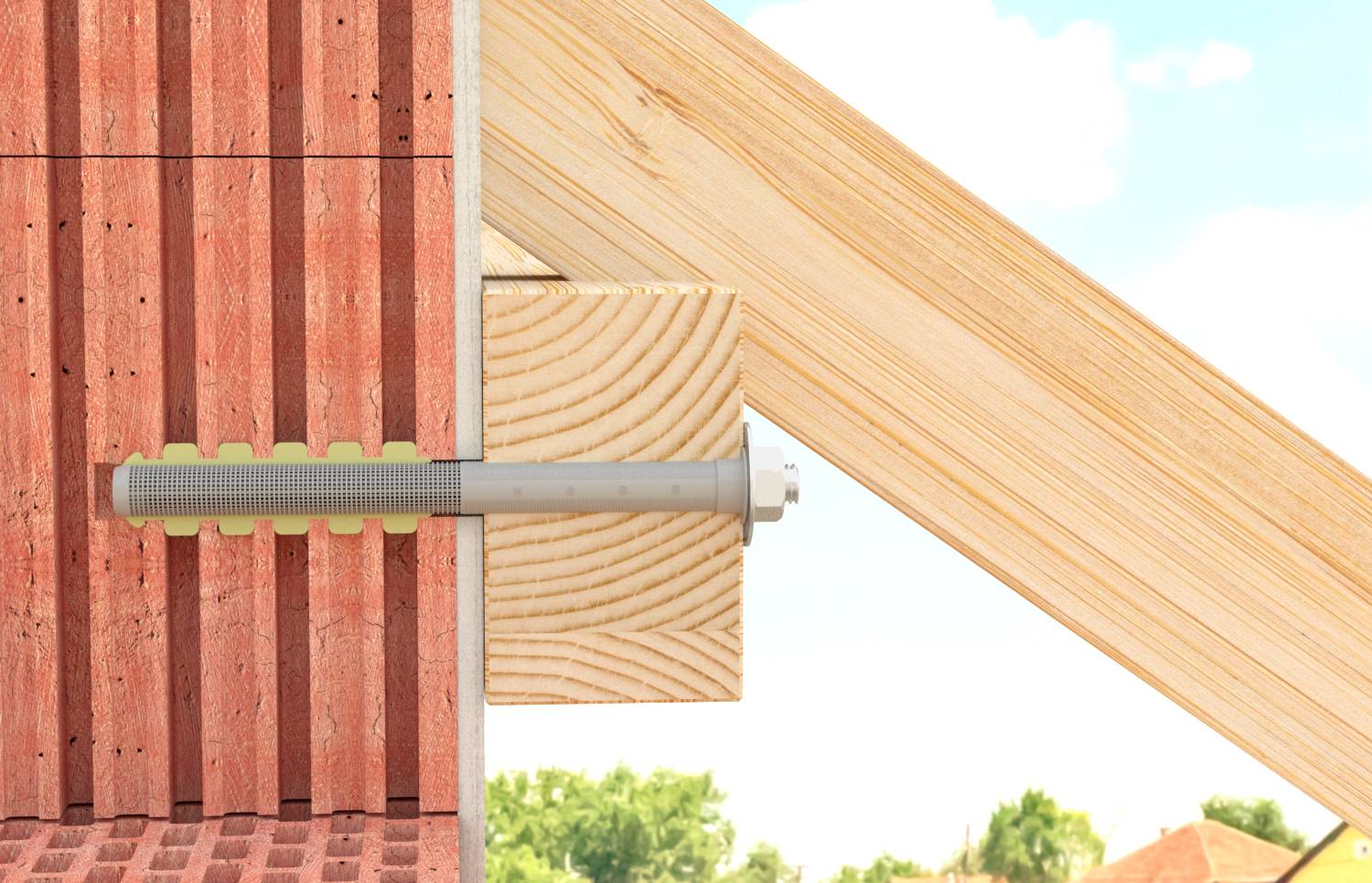

Nahaufnahme einer Stahlschraube, die einen Holzbalken und Block an einer Ziegelmauer befestigt, zeigt eine Bauverbindung.

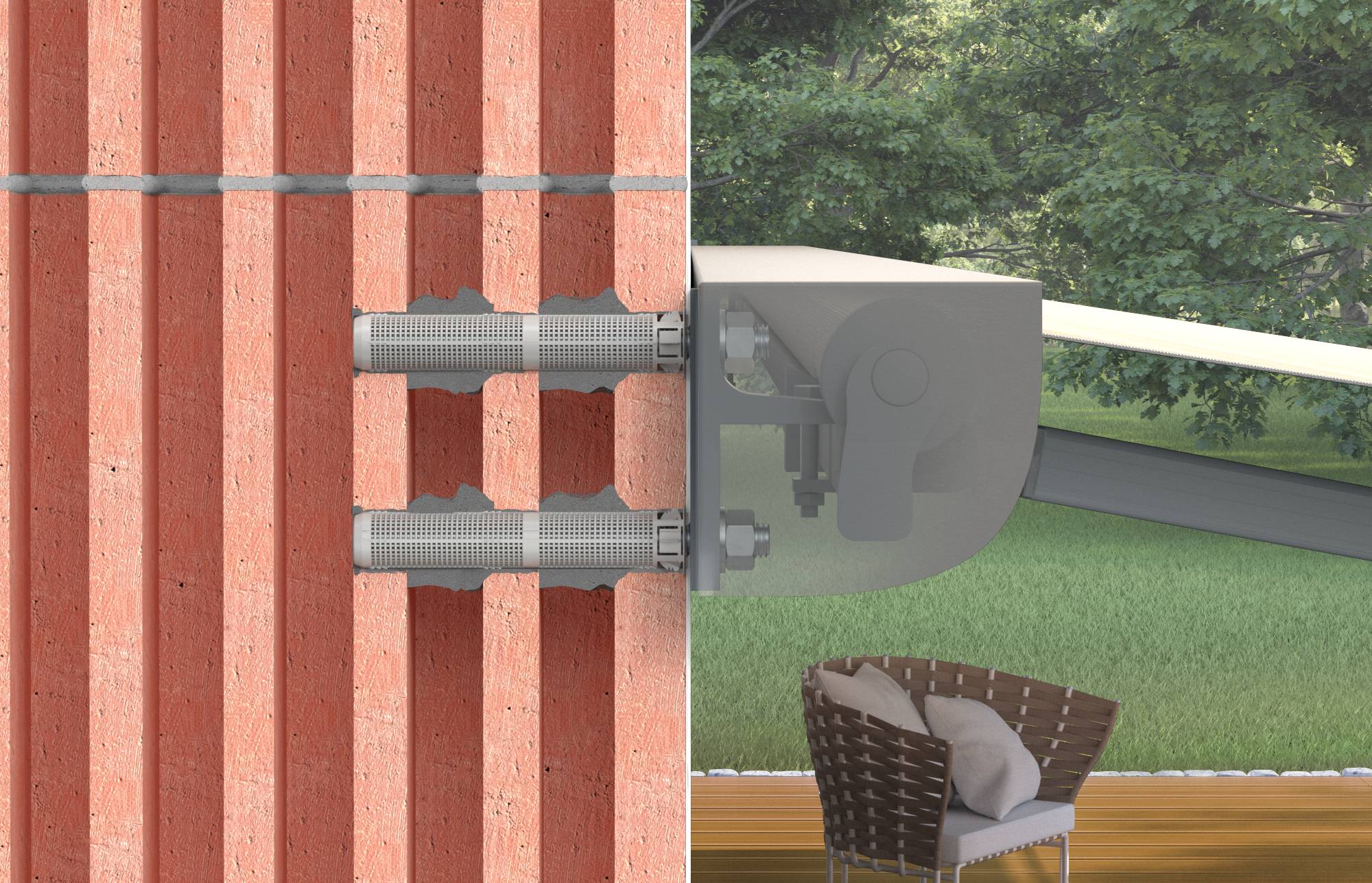

Nahaufnahme eines Wandausschnitts einer wandmontierten Halterung/Scharnieranlage, die durch eine Ziegelmauer verschraubt ist und die verborgene mechanische Verbindung zu einem schrägen Stützarm und einem Terrassenstuhl zeigt.

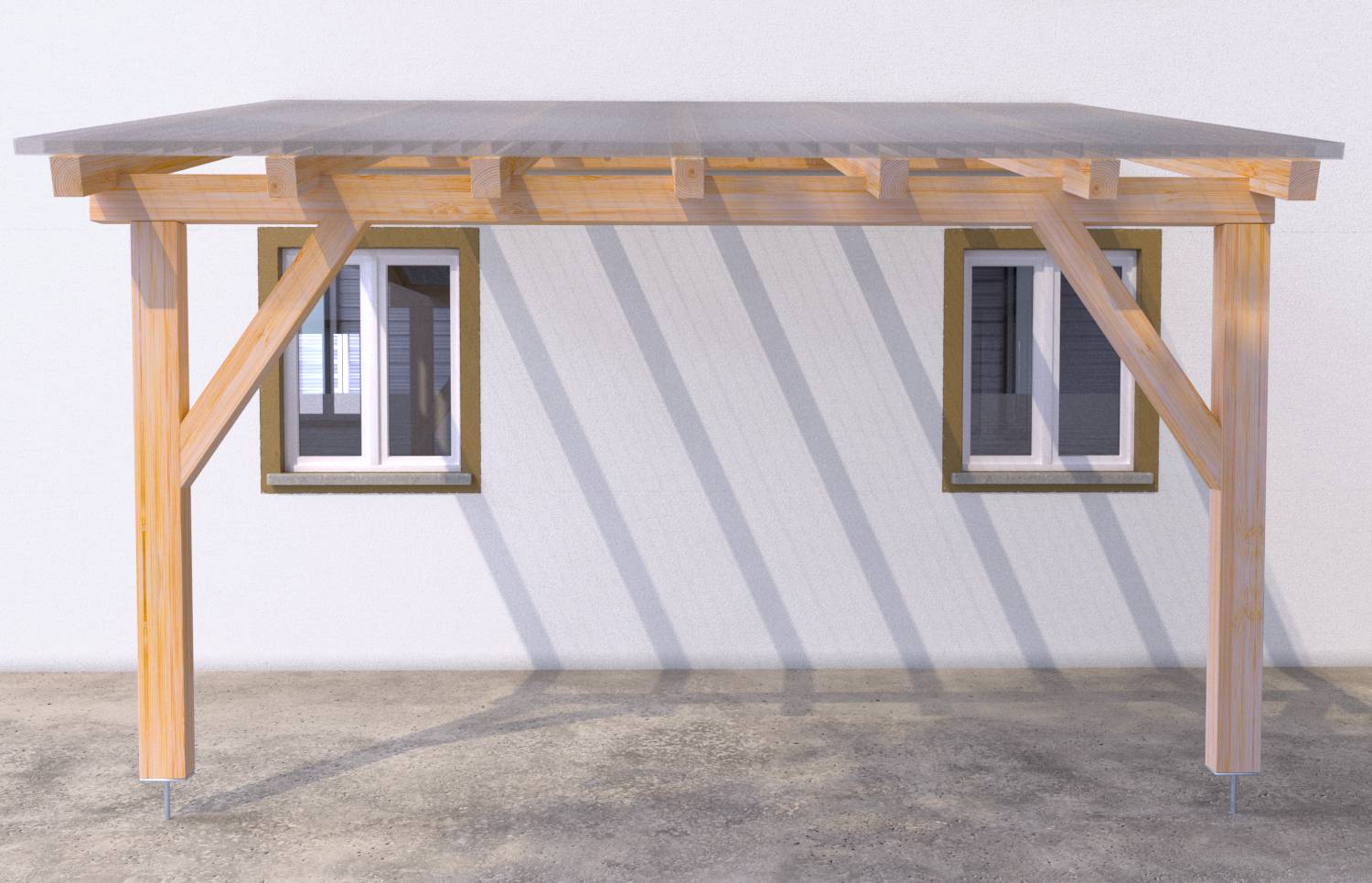

Holzpatio-Überdachung mit flachem Dach, gestützt durch vier Pfosten und diagonale Streben, angebracht vor einer weißen Wand über einem Betonboden.

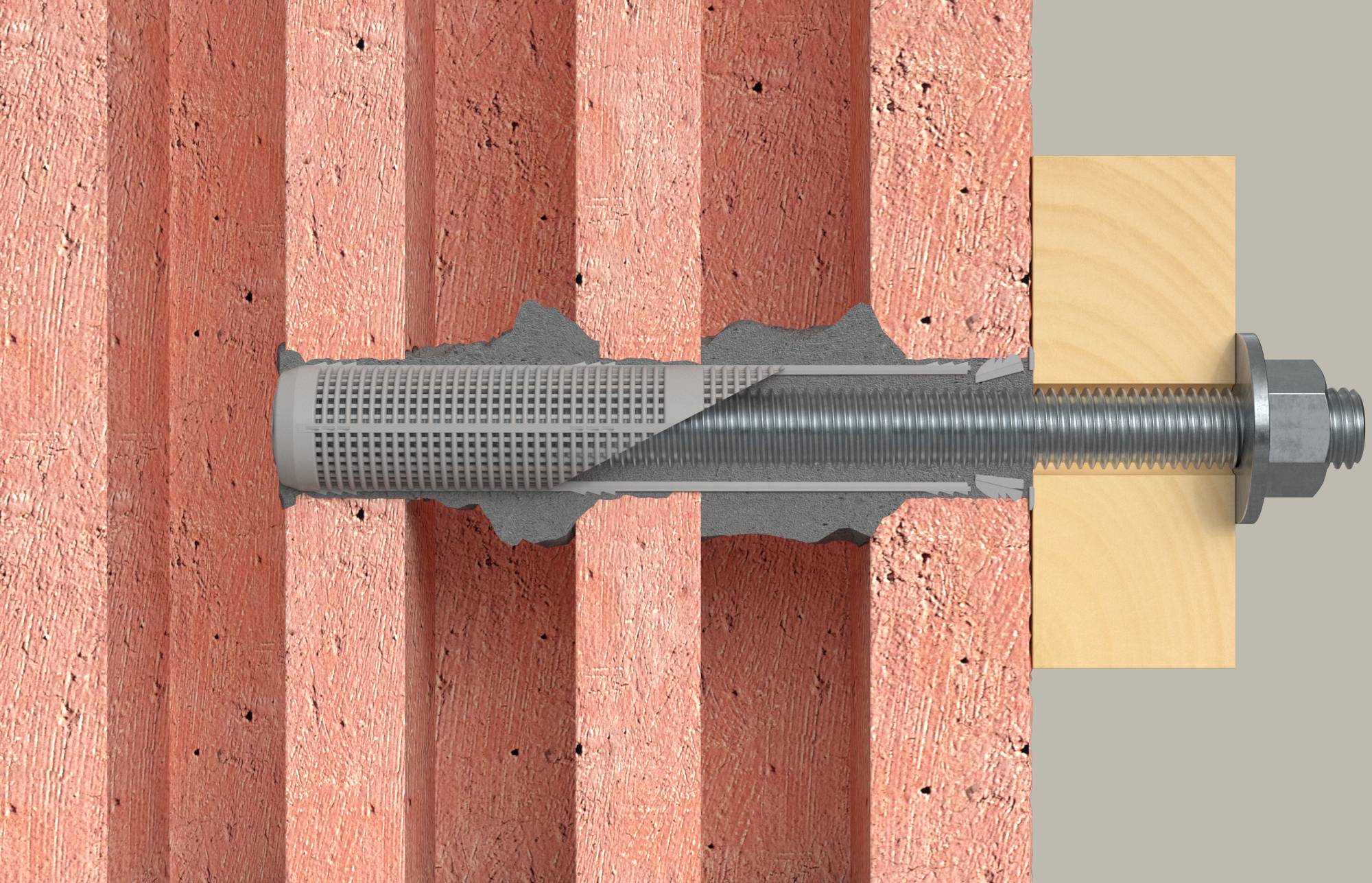

Querschnitt eines Spreizdübels in einer Ziegelmauer, der die Metallhülse zeigt, die das Mauerwerk greift, und eine Gewindestange mit Mutter und Unterlegscheibe auf der rechten Seite.

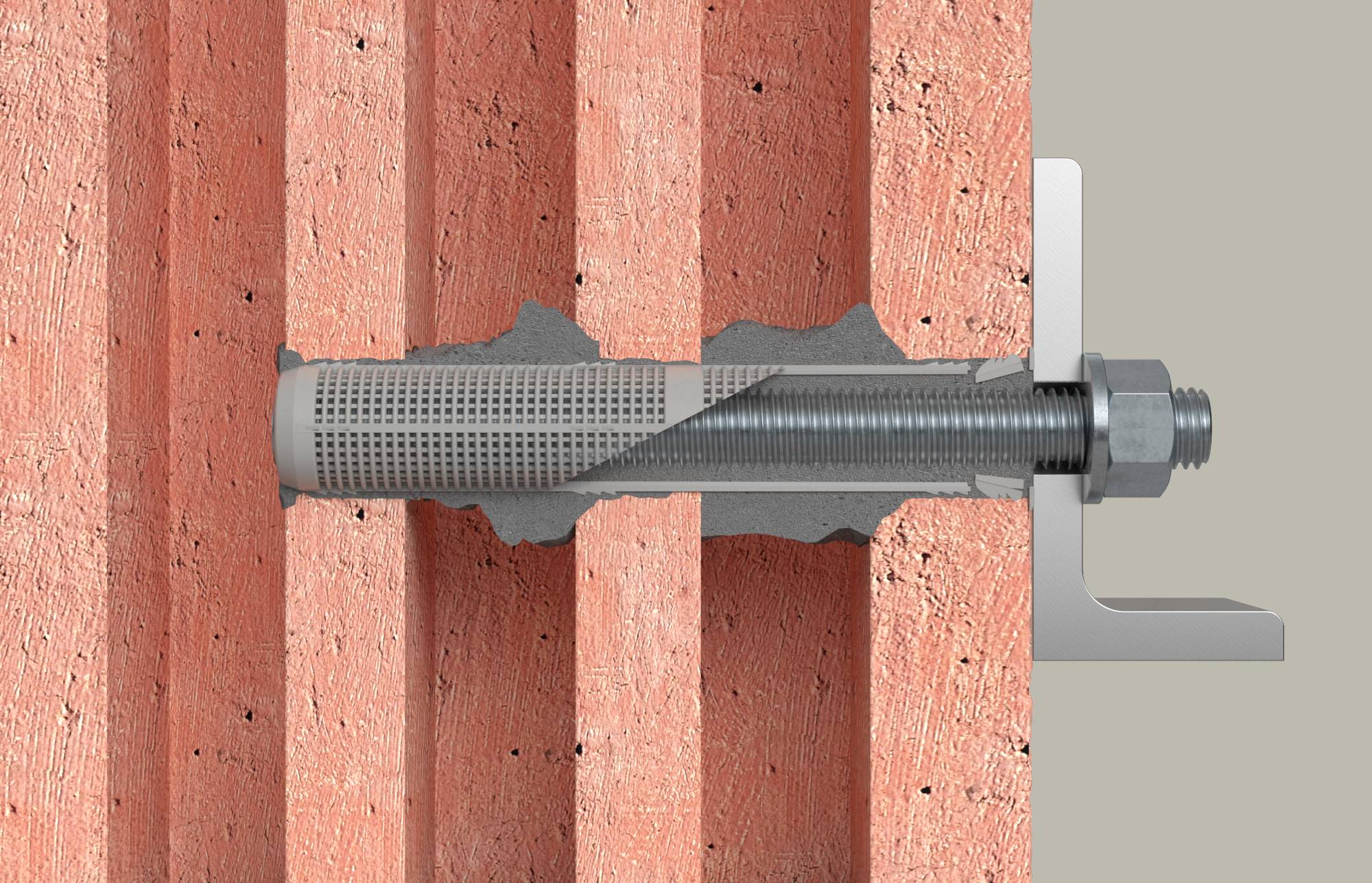

Querschnitt eines Mauerwerksankerbolzens, der in einer Ziegelmauer befestigt ist, mit einer Metallhülse, die sich ausdehnt, um das Loch zu greifen, sowie einer Mutter und Halterung an der Außenseite.

1/6

Lieferung Mo., 26. Okt.

30 Set(s)

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt (CHF 19.38 / Stück)

CHF 19.38

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Injektions-Ankerhülse FIS H 16 x 130 K

Herstellerinformation

Highlights & Details

Gitterstruktur der Ankerhülse reduziert Mörtelverbrauch.
Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern. Dies reduziert die Komplexität und die Lagerhaltung.
Widerhaken: kein Herausfallen bei Überkopfmontage.
ETA-Zulassung.

Technische Daten

Durchmesser: 16 mm

Produkt-Art: Injektions-Ankerhülse

Material: Kunststoff

Länge: 110 mm

Schrauben-Ø: 9 mm

Abm.: (Ø x L) 16 mm x 110 mm

Geeignet für: Hochlochziegel
Leichtbeton
Beton
Kalksand-Lochstein
Kalksand-Vollstein
Vollziegel
Bimshohlstegdielen
Hohlkörperdecken
Vollbims

Inhalt: 20 St.

Außen-Ø: 16 mm

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 477623 Fischer 41903 FIS H 16 x 130 K Injektions-Ankerhülse 110 mm 16 mm 20 St.

Beschreibung

Die fischer Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A oder des Innengewindeankers FIS E in Lochstein-Mauerwerk. Dazu können die fischer Injektionsmörtel FIS V, FIS VW HIGH SPEED, Multifunktionsmörtel, Montagemörtel und Montagemörtel Green verwendet werden. Die optimierte Gitterstruktur reduziert den Verbrauch des Injektionsmörtels. Beim Setzen der Ankerstange und des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Das Setzen erfolgt in der Vorsteckmontage. Mit der Injektions-Ankerhülse können nicht tragende Schichten überbrückt werden. Die Zulassungen der jeweiligen Injektionsmörtel sind zu beachten.

Vorteile
Die Gitterstruktur der Injektions-Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V Plus, Multifunktionsmörtel, Montagemörtel FIS VL, Montagemörtel Green und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.
Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
Bitte beachten Sie die Zulassungen der jeweiligen Injektionsmörtel.

Anwendungen
Verankerungen in Lochstein-Mauerwerk mit den Injektionsmörteln FIS V

Funktionsweise / Montage
Die Ankerhülse FIS H K kann je nach Anwendung mit den Injektionsmörteln FIS V, FIS V HIGH SPEED, FIS V LOW SPEED verwendet werden. FIS P kann ohne Zulassung verwendet werden.
Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.
Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.
