Finder 56.32.8.230.0040 Steckrelais 230 V/AC 12 A 2 Wechsler 1 St.

Elektromagnetisches Relais mit Metallsockel, durchsichtigem Gehäuse, 230V AC Betriebsspannung. Enthält Symbole für CE, TÜV und andere Zertifizierungen.

Technische Zeichnung eines rechteckigen elektronischen Bauteils mit Maßen; Höhe: 37,2 mm, Breite: 27,7 mm, Tiefe: 20,7 mm.

Schaltschema mit vier Anschlüssen auf der Oberseite (12, 14, 22, 24), zwei Anschlüssen unten (A1, A2) und zwei mittleren Verbindungen.

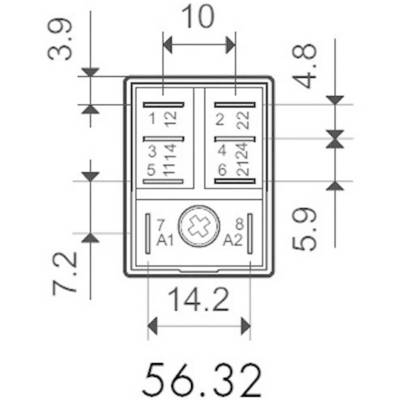

Technische Zeichnung eines rechteckigen Bauteils mit angebenen Maßen in Millimetern: 14,2 x 7,2. Enthält Bohrung mittig.

1/4

Produkt-Art

Steckrelais

Nennspannung Spule

230 V/AC

Ansteuerart

monostabil, 1 Spule

Kontaktart

2 Wechsler

Schaltspannung (max.)

400 V/AC

Datenblatt (PDF)

Sofort-Lieferung Fr., 14. Aug.

80 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 11.05 / Stück)

CHF 12.95

-15 %

CHF 11.05

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungs-Steckrelais, Serie 56.32

Steckanschluss, Komplettgerät mit Sockel: nein, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: nein, 230 V, AC, ungepolt, monostabil, 2, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, Thermoplast, sonstige, unbehandelt, 12 A, 20 A, Schutzart (IP): IP20, RT I, 20,7 mm, 37,7 mm, 27,7 mm

Technische Daten

Ausführung des elektrischen Anschlusses: Steckanschluss , Komplettgerät mit Sockel: Nein , Mit abnehmbaren Klemmen: Nein , Mit LED-Anzeige: Nein , Bemessungssteuerspeisespannung AC 50 Hz: 230 V, Bemessungssteuerspeisespannung AC 50 Hz: 230 V, Bemessungssteuerspeisespannung AC 60 Hz: 230 V, Bemessungssteuerspeisespannung AC 60 Hz: 230 V, Spannungsart zur Betätigung: AC , Antrieb, Polung: ungepolt , Schaltverhalten des Antriebs: monostabil , Anzahl der Kontakte als Öffner: 0 , Anzahl der Kontakte als Schließer: 0 , Anzahl der Kontakte als Wechsler: 2 , Art des Schaltkontaktes: Einfachkontakt , Mit zwangsgeführten Kontakten: Nein , Werkstoff des Kontakteinsatzes: Thermoplast , Werkstoff des Kontaktes: sonstige , Werkstoff der Kontaktbeschichtung: unbehandelt , Nennstrom: 12 A, Schutzart (IP): IP20 , Breite: 20.7 mm, Höhe: 37.7 mm, Tiefe: 27.7 mm

Produkt-Art: Steckrelais

Typ: 56.32.8.230.0040

Nennspannung Spule: 230 V/AC

Ansprechspannung (min.): 184 V/AC

Ansprechspannung (max.): 253 V/AC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 17000 Ω

Kontaktart: 2 Wechsler

Kontaktmaterial: AgSnO2

Schaltspannung (max.): 400 V/AC

Schaltstrom (max.): 12 A

Max. Schaltleistung: 3000 VA

Anschluss: Flachstecker 4.8 mm (3/16")

: Relaisschutzart RT I

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Länge: 27.7 mm

Breite: 20.7 mm

Höhe: 37.2 mm

Abm.: (L x B x H) 27.7 x 20.7 x 37.2 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 12 A

: 20.7

: 36.8 mm

: 27.7 mm

: 20 A

: FALSE

: ungepolt

: monostabil

: FALSE

: Einfachkontakt

: FALSE

: Steckanschluss

: 230-230 V

: 230-230 V

: AC

: FALSE

: 184-253 V

: 184-253 V

: AC

: 0

: 0

: 2

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 506082 Finder 56.32.8.230.0040 Steckrelais 230 V/AC 12 A 2 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 506082 Finder 56.32.8.230.0040 Steckrelais 230 V/AC 12 A 2 Wechsler 1 St.

Beschreibung

Finder Steckrelais 230VAC 2W 12A 56.32.8.230.0040

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:FinderBezeichnung:Steckrelais 230VAC 2W 12A f.Fassung 96.72Typ:56.32.8.230.0040Ausführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:neinMit abnehmbaren Klemmen:neinMit LED-Anzeige:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontakteinsatzes:ThermoplastWerkstoff des Kontaktes:sonstigeWerkstoff der Kontaktbeschichtung:unbehandeltSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:230 VBetriebsspannung bei AC 60 Hz:230 VNennstrom:12 AMax. Einschaltstrom:20 ASchutzart (IP):IP20Schutzart (RT) nach IEC 61810-7:RT IBreite:20,7 mmHöhe:37,7 mmTiefe:27,7 mm
Finder Steckrelais 230VAC 2W 12A 56.32.8.230.0040: weitere Details
Leistungs-Steckrelais 2 Wechsler für 12 A / 250 V AC. Kontaktmaterial AgNi, Spulendaten 230 V AC, 1.5 VA, 17000 Ohm, blockierbare/tastende Handbetätigung und mechanische Anzeige, Relaisschutzart: RT I EAN: 8012823098234

Geliefert wird: Finder Steckrelais 230VAC 2W 12A f.Fassung 96.72 56.32.8.230.0040, Verpackungseinheit: 1 Stk., EAN: 8012823098234
